环境与设备监控系统作业指导书

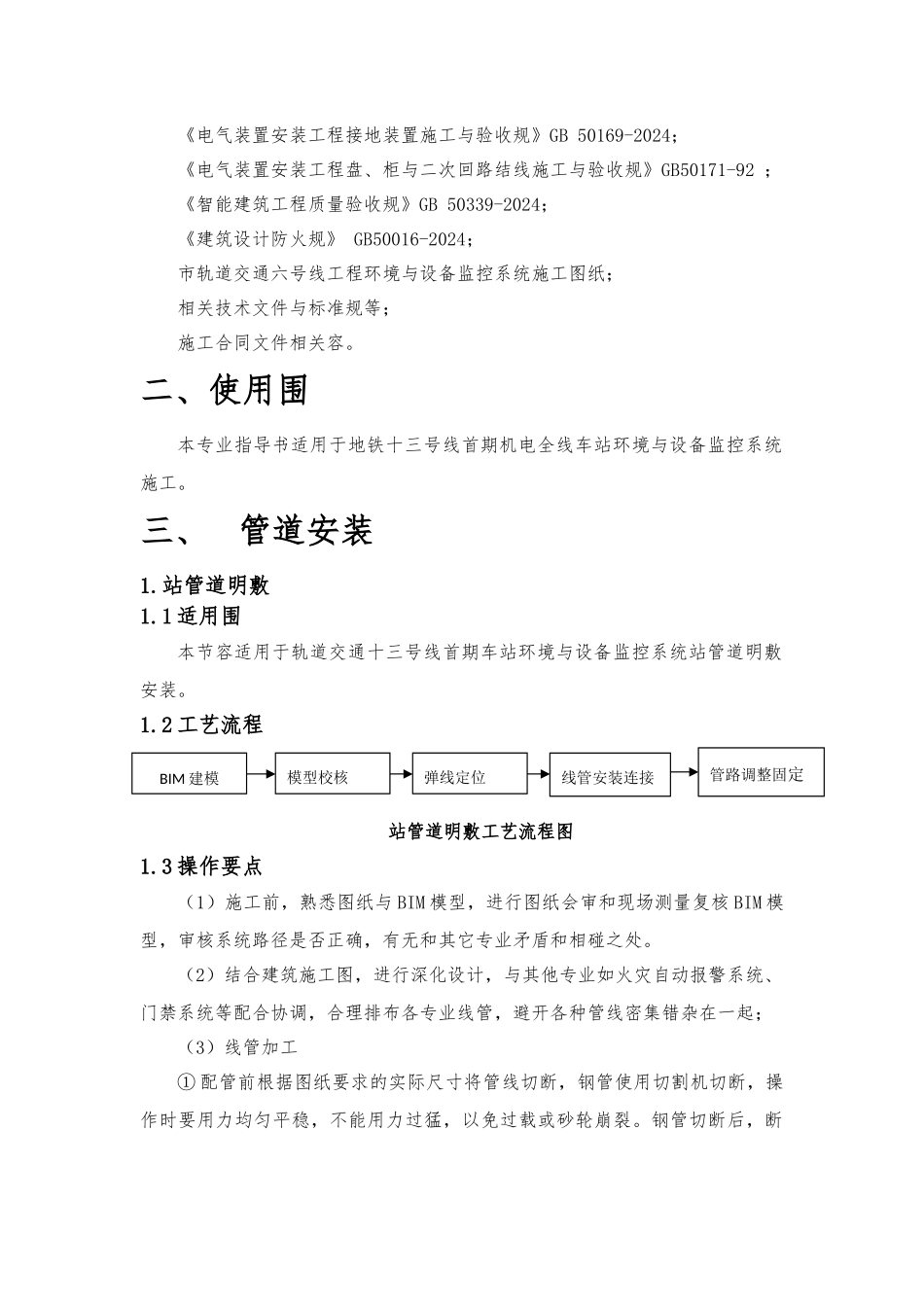

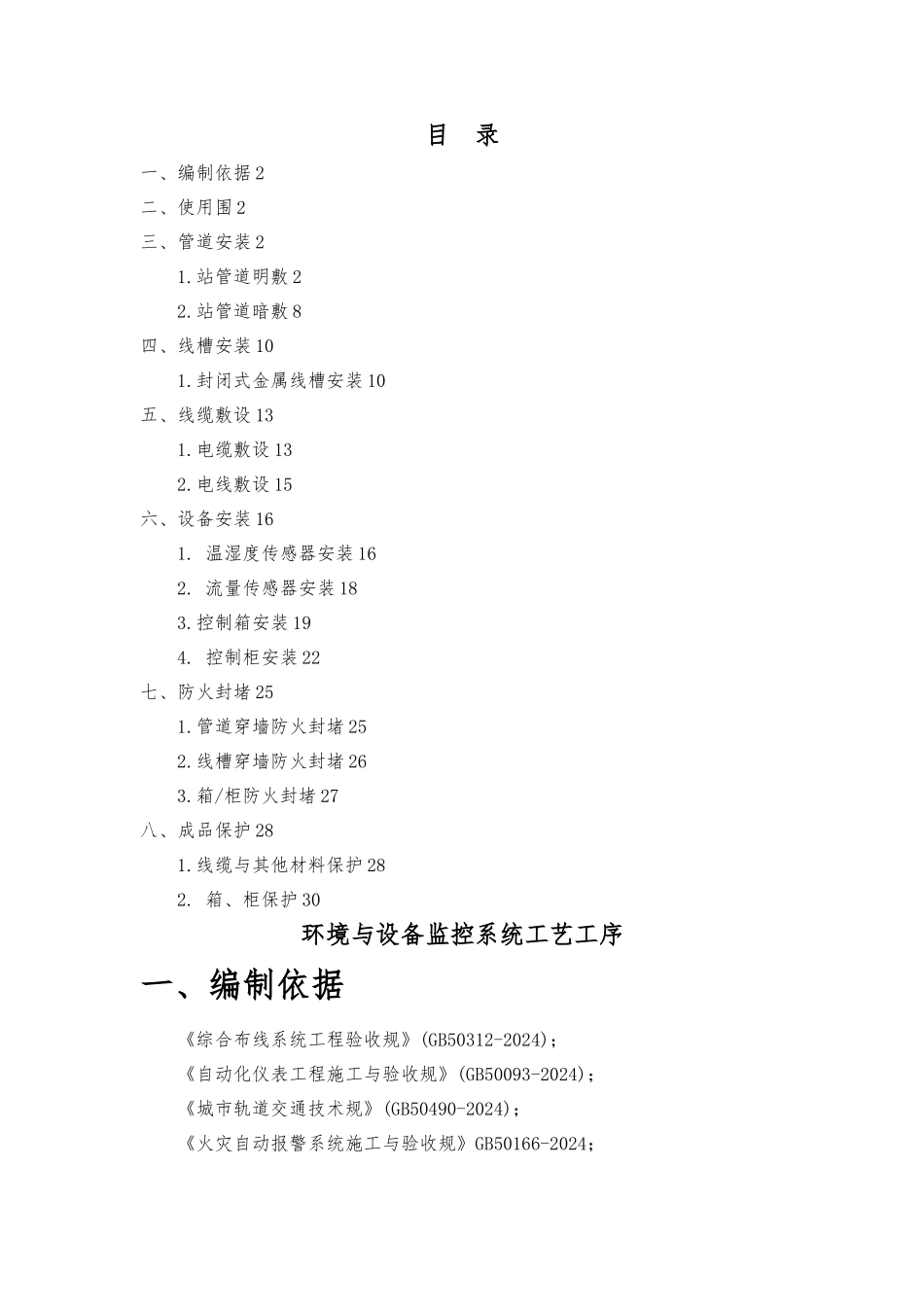

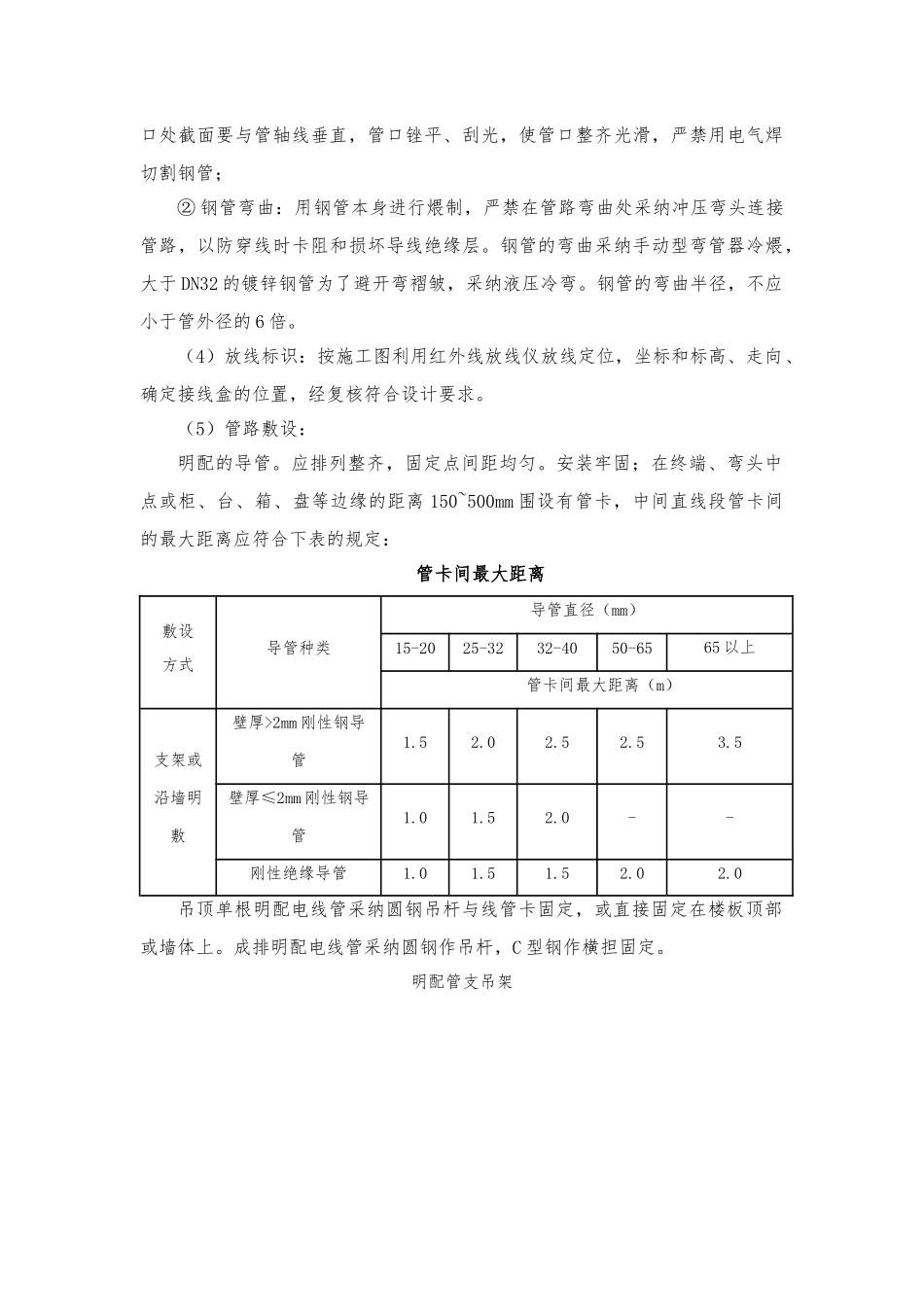

目 录一、编制依据 2二、使用围 2三、管道安装 21.站管道明敷 22.站管道暗敷 8四、线槽安装 101.封闭式金属线槽安装 10五、线缆敷设 131.电缆敷设 132.电线敷设 15六、设备安装 161. 温湿度传感器安装 162. 流量传感器安装 183.控制箱安装 194. 控制柜安装 22七、防火封堵 251.管道穿墙防火封堵 252.线槽穿墙防火封堵 263.箱/柜防火封堵 27八、成品保护 281.线缆与其他材料保护 282. 箱、柜保护 30环境与设备监控系统工艺工序一、编制依据《综合布线系统工程验收规》(GB50312-2024)；《自动化仪表工程施工与验收规》(GB50093-2024)；《城市轨道交通技术规》(GB50490-2024)；《火灾自动报警系统施工与验收规》GB50166-2024；《电气装置安装工程接地装置施工与验收规》GB 50169-2024；《电气装置安装工程盘、柜与二次回路结线施工与验收规》GB50171-92 ；《智能建筑工程质量验收规》GB 50339-2024；《建筑设计防火规》 GB50016-2024；市轨道交通六号线工程环境与设备监控系统施工图纸；相关技术文件与标准规等；施工合同文件相关容。二、使用围本专业指导书适用于地铁十三号线首期机电全线车站环境与设备监控系统施工。三、管道安装1.站管道明敷1.1 适用围本节容适用于轨道交通十三号线首期车站环境与设备监控系统站管道明敷安装。1.2 工艺流程站管道明敷工艺流程图1.3 操作要点（1）施工前，熟悉图纸与 BIM 模型，进行图纸会审和现场测量复核 BIM 模型，审核系统路径是否正确，有无和其它专业矛盾和相碰之处。（2）结合建筑施工图，进行深化设计，与其他专业如火灾自动报警系统、门禁系统等配合协调，合理排布各专业线管，避开各种管线密集错杂在一起；（3）线管加工① 配管前根据图纸要求的实际尺寸将管线切断，钢管使用切割机切断，操作时要用力均匀平稳，不能用力过猛，以免过载或砂轮崩裂。钢管切断后，断BIM 建模模型校核弹线定位线管安装连接管路调整固定口处截面要与管轴线垂直，管口锉平、刮光，使管口整齐光滑，严禁用电气焊切割钢管；② 钢管弯曲：用钢管本身进行煨制，严禁在管路弯曲处采纳冲压弯头连接管路，以防穿线时卡阻和损坏导线绝缘层。钢管的弯曲采纳手动型弯管器冷煨，大于 DN32 的镀锌钢管为了避开弯褶皱，采纳液压冷弯。钢管的弯曲半径，不应小于管外径的 6 倍。（4）放线标识：按施工图利用红外线放线仪放线定位，坐标和标高、走向、确定接线盒的位置，经复核符合设计要求。（...
