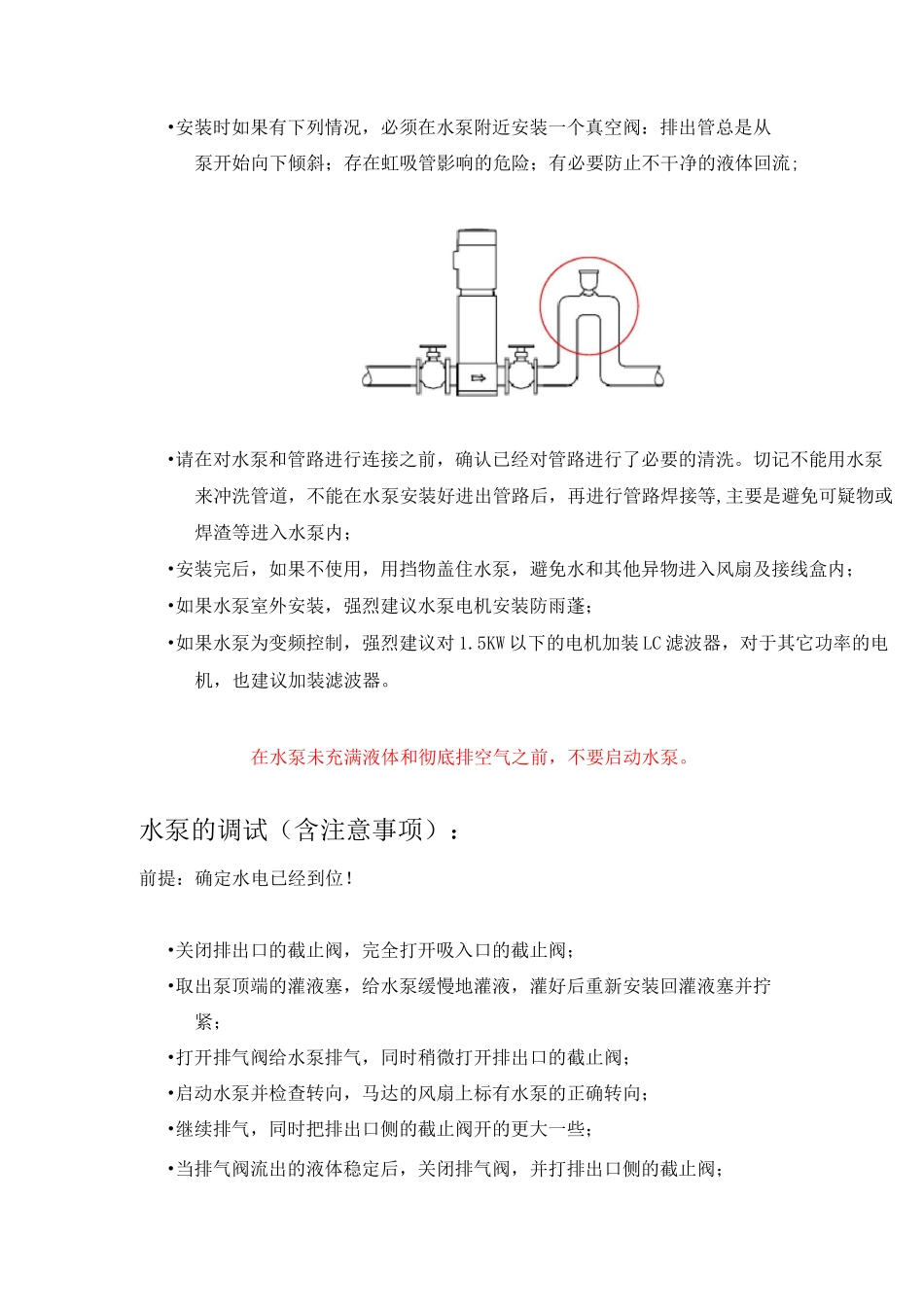

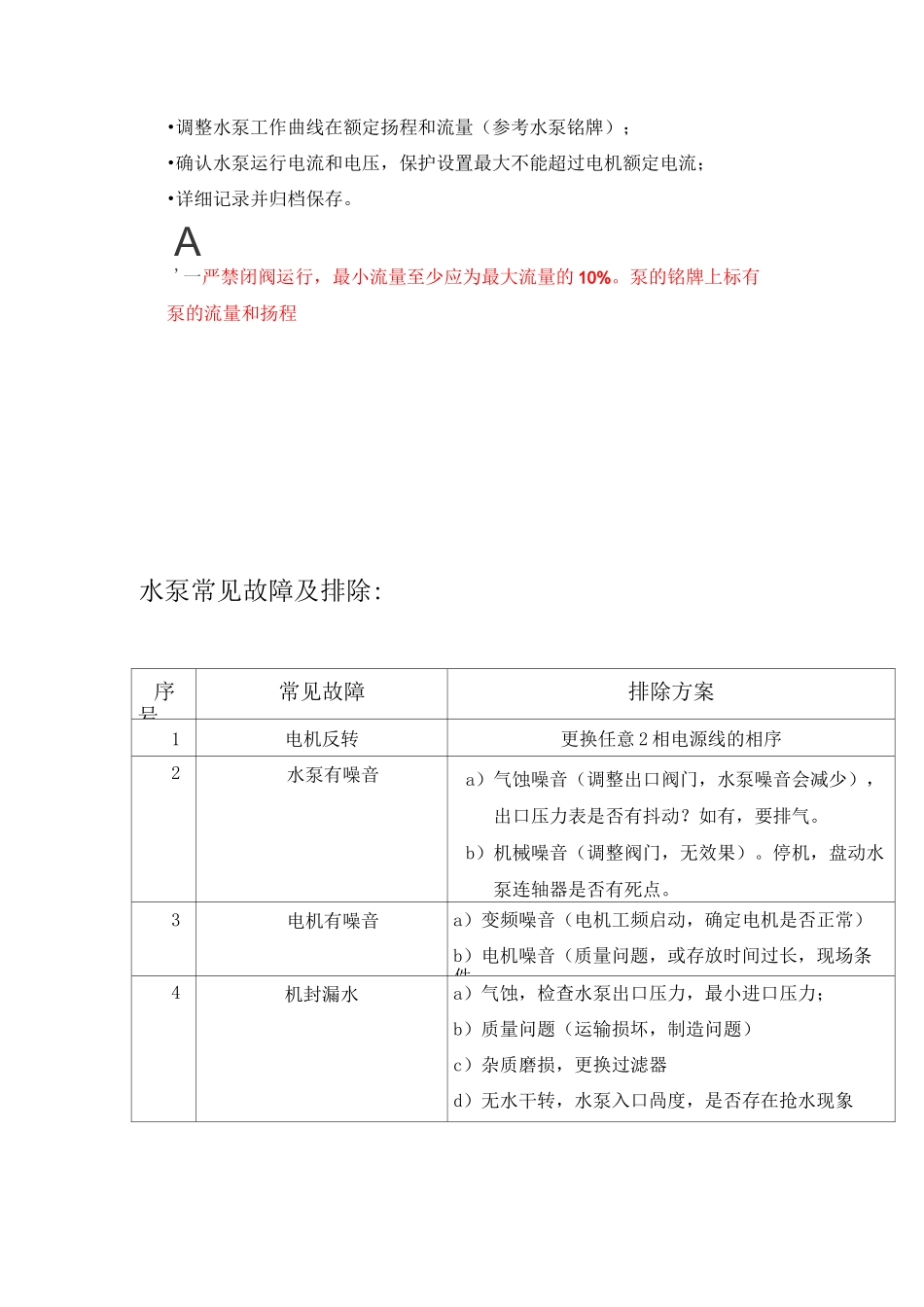

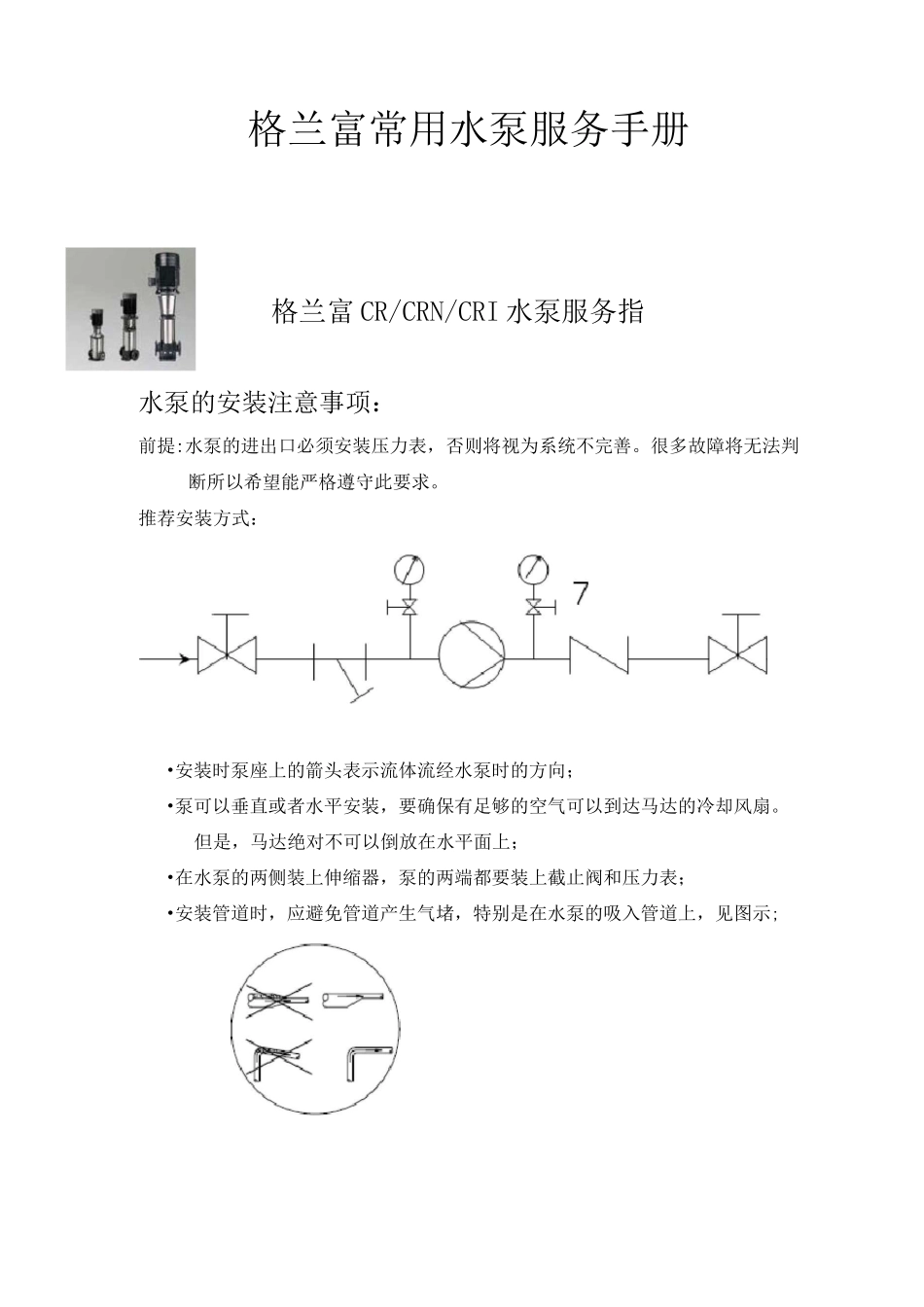

格兰富常用水泵服务手册水泵的安装注意事项:前提:水泵的进出口必须安装压力表,否则将视为系统不完善。很多故障将无法判断所以希望能严格遵守此要求。推荐安装方式:•安装时泵座上的箭头表示流体流经水泵时的方向;•泵可以垂直或者水平安装,要确保有足够的空气可以到达马达的冷却风扇。但是,马达绝对不可以倒放在水平面上;•在水泵的两侧装上伸缩器,泵的两端都要装上截止阀和压力表;•安装管道时,应避免管道产生气堵,特别是在水泵的吸入管道上,见图示;格兰富 CR/CRN/CRI 水泵服务指导•安装时如果有下列情况,必须在水泵附近安装一个真空阀:排出管总是从泵开始向下倾斜;存在虹吸管影响的危险;有必要防止不干净的液体回流;•请在对水泵和管路进行连接之前,确认已经对管路进行了必要的清洗。切记不能用水泵来冲洗管道,不能在水泵安装好进出管路后,再进行管路焊接等,主要是避免可疑物或焊渣等进入水泵内;•安装完后,如果不使用,用挡物盖住水泵,避免水和其他异物进入风扇及接线盒内;•如果水泵室外安装,强烈建议水泵电机安装防雨蓬;•如果水泵为变频控制,强烈建议对 1.5KW 以下的电机加装 LC 滤波器,对于其它功率的电机,也建议加装滤波器。在水泵未充满液体和彻底排空气之前,不要启动水泵。水泵的调试(含注意事项):前提:确定水电已经到位!•关闭排出口的截止阀,完全打开吸入口的截止阀;•取出泵顶端的灌液塞,给水泵缓慢地灌液,灌好后重新安装回灌液塞并拧紧;•打开排气阀给水泵排气,同时稍微打开排出口的截止阀;•启动水泵并检查转向,马达的风扇上标有水泵的正确转向;•继续排气,同时把排出口侧的截止阀开的更大一些;•当排气阀流出的液体稳定后,关闭排气阀,并打排出口侧的截止阀;•调整水泵工作曲线在额定扬程和流量(参考水泵铭牌);•确认水泵运行电流和电压,保护设置最大不能超过电机额定电流;•详细记录并归档保存。A'一严禁闭阀运行,最小流量至少应为最大流量的 10%。泵的铭牌上标有泵的流量和扬程水泵常见故障及排除:序号常见故障排除方案1电机反转更换任意 2 相电源线的相序2水泵有噪音a)气蚀噪音(调整出口阀门,水泵噪音会减少),出口压力表是否有抖动?如有,要排气。b)机械噪音(调整阀门,无效果)。停机,盘动水泵连轴器是否有死点。3电机有噪音a)变频噪音(电机工频启动,确定电机是否正常)b)电机噪音(质量问题,或存放时间过长,现场条件4机封漏水a)气蚀,检查水...
