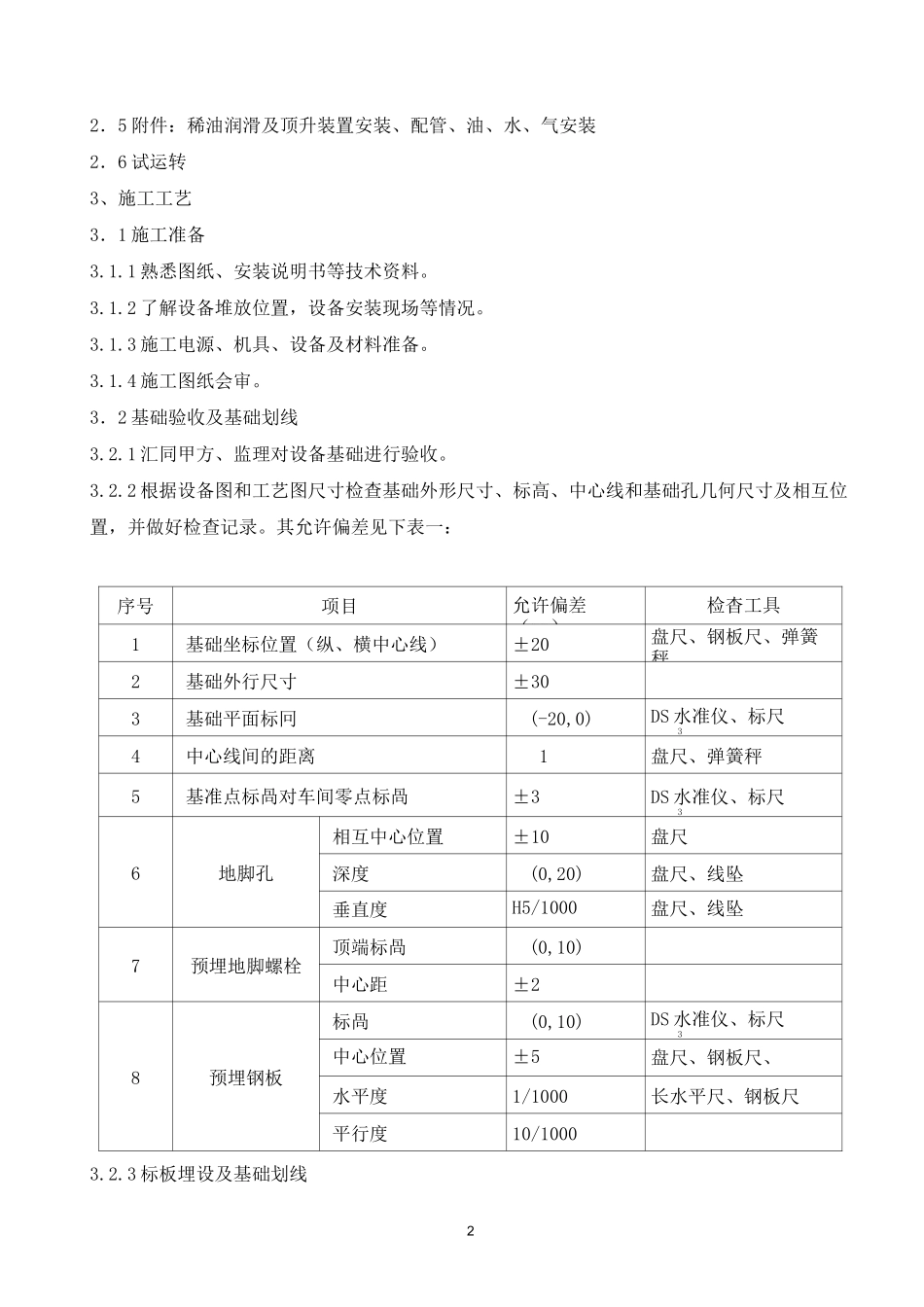

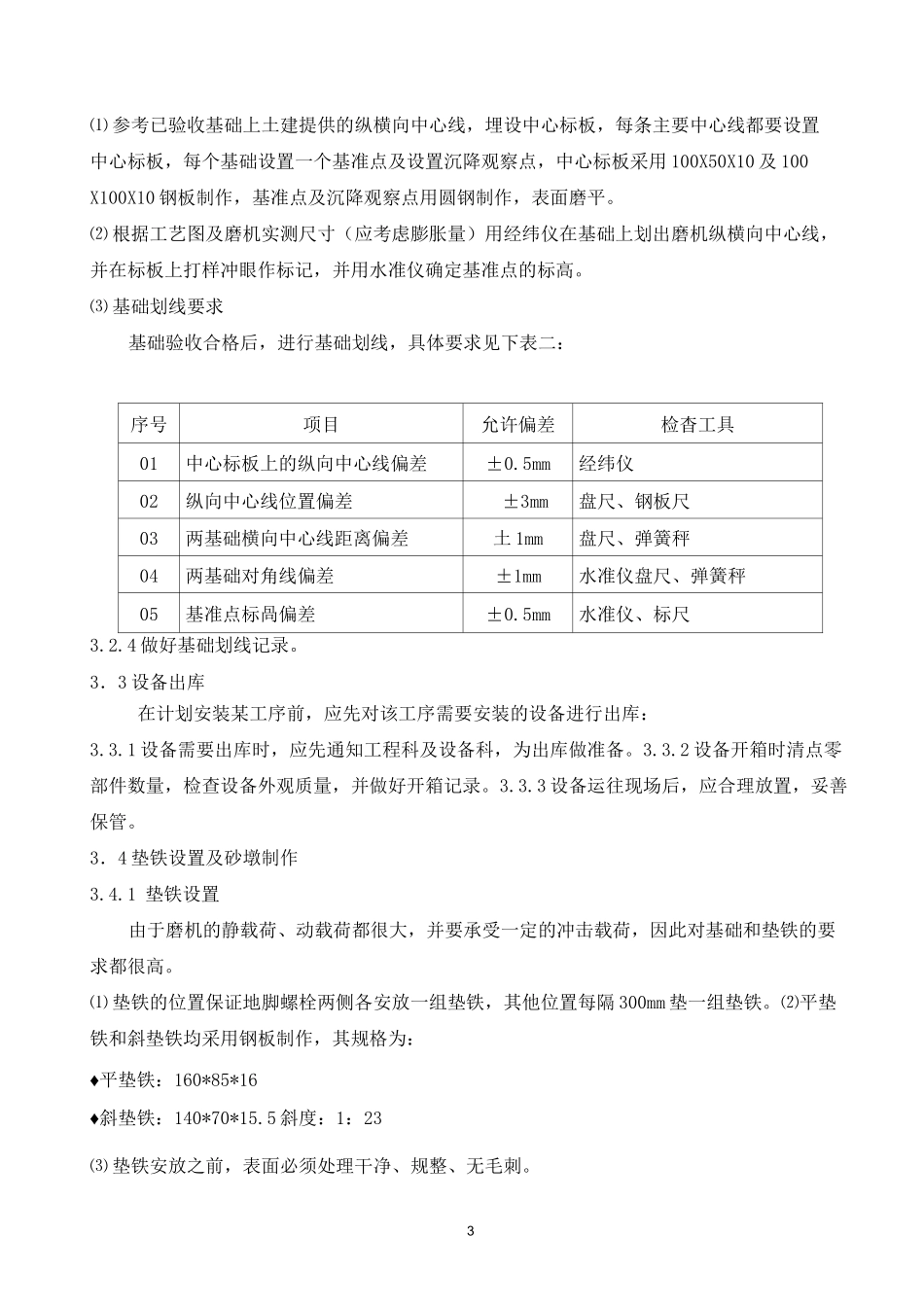

1水泥磨施工方案1、概述：©4.2*13M 型管磨机，其主要结构为进料装置、主轴承、回转部分、出料装置以及润滑装置五个部分。由于水泥磨是水泥厂的关键设备之一；其设备安装质量好坏将直接关系到全线生产能否正常运行。1．1 磨机工作原理熟料和混合材从磨机进料装置喂入，经过磨机中空轴进入回转部分第一仓，即粗磨仓；在粗磨仓内，物料被平均直径较大的研磨体冲击粉碎到一定粒度后，经双层隔仓板进入第二仓，即细磨仓，细磨仓内，装有平均直径较小的研磨体，经过一仓粉碎后物料，在此仓继续研磨之后，经出料篦板，出料中空轴进入出料装置并被排出，排出的物料经选粉机分选后一部分为合格的水泥产品，而另一部分还需要再次回到磨机内进行粉磨，即构成所谓的圈流粉磨系统。1．2 主要结构、技术参数1•规格：©4.2*13m2. 驱动方式：中心传动磨3.生产能力：150t/h4.磨机转速：15.6r/min5•主电机功率：3550kw6. 磨机支承方式：双滑履7. 主轴承润滑方式：稀油集中润滑8. 设备总重：约 300t2、施工程序2. 1 基础部分：基础验收一 k 埋设中心板一►基础放线一基础铲麻面 k 砂浆制作2.2 主轴承部分：设备出库——>清洗——>底座、底板划线——►轴瓦试压―主轴承刮研一►底座安装粗找―地脚螺栓灌浆——►主轴承安装精找2.3 磨体部分：磨体检查一►磨体就位一►衬板、隔仓板安一进出料装置安装大型减速机安装一传动接管安装辅传安装2．4 传动部分：22．5 附件：稀油润滑及顶升装置安装、配管、油、水、气安装2．6 试运转3、施工工艺3．1 施工准备3.1.1 熟悉图纸、安装说明书等技术资料。3.1.2 了解设备堆放位置，设备安装现场等情况。3.1.3 施工电源、机具、设备及材料准备。3.1.4 施工图纸会审。3．2 基础验收及基础划线3.2.1 汇同甲方、监理对设备基础进行验收。3.2.2 根据设备图和工艺图尺寸检查基础外形尺寸、标高、中心线和基础孔几何尺寸及相互位置，并做好检查记录。其允许偏差见下表一：序号项目允许偏差（mm）检杳工具1基础坐标位置（纵、横中心线）±20盘尺、钢板尺、弹簧秤2基础外行尺寸±303基础平面标冋(-20,0)DS 水准仪、标尺34中心线间的距离1盘尺、弹簧秤5基准点标咼对车间零点标咼±3DS 水准仪、标尺36地脚孔相互中心位置±10盘尺深度(0,20)盘尺、线坠垂直度H5/1000盘尺、线坠7预埋地脚螺栓顶端标咼(0,10)中心距±28预埋钢板标咼(0,10)DS 水准仪、标尺3中心位置±5盘尺、钢板尺、水平度1/1000长水平尺、钢板...
