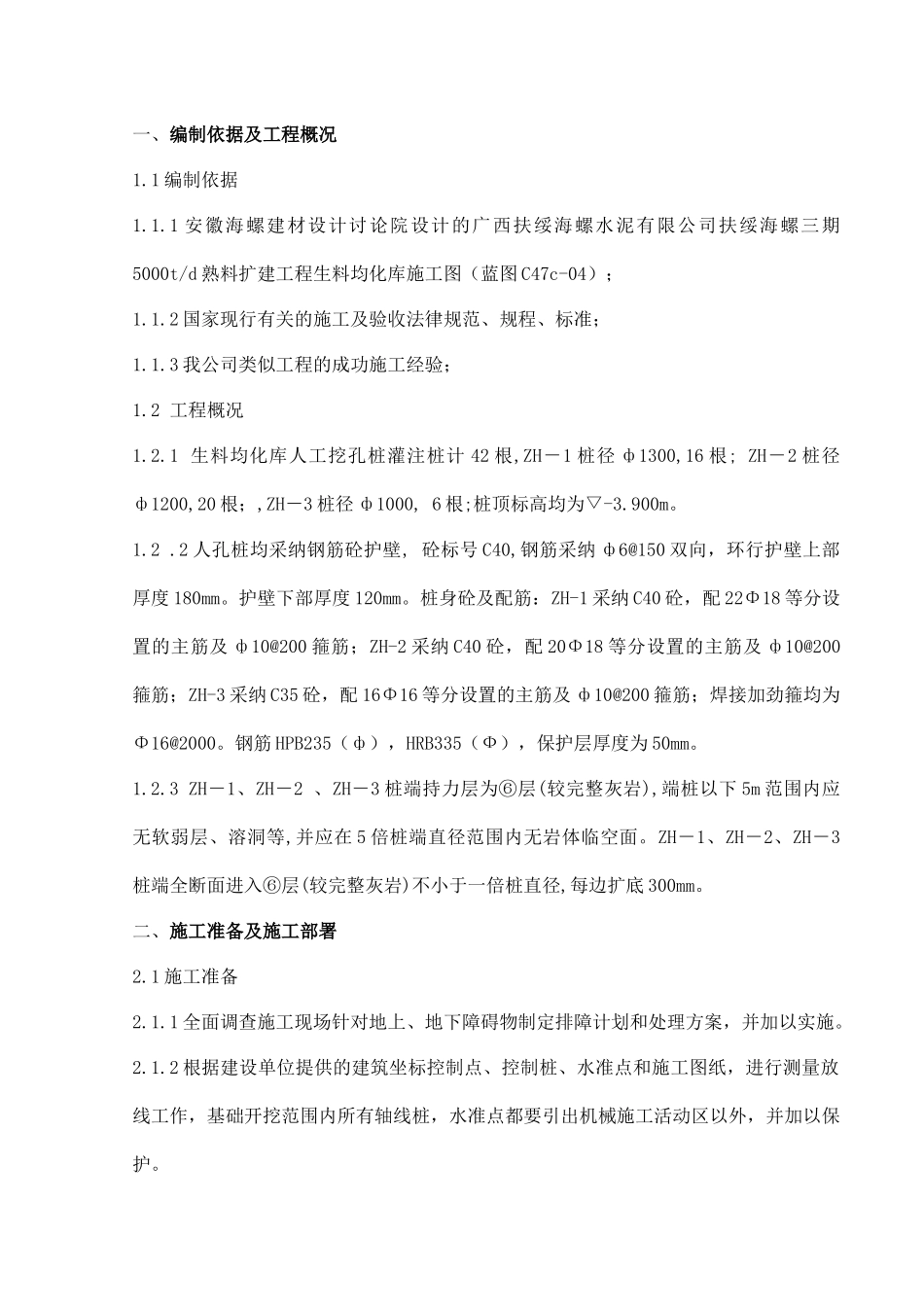

一、编制依据及工程概况1.1 编制依据1.1.1 安徽海螺建材设计讨论院设计的广西扶绥海螺水泥有限公司扶绥海螺三期5000t/d 熟料扩建工程生料均化库施工图（蓝图 C47c-04）；1.1.2 国家现行有关的施工及验收法律规范、规程、标准；1.1.3 我公司类似工程的成功施工经验；1.2 工程概况1.2.1 生料均化库人工挖孔桩灌注桩计 42 根,ZH－1 桩径 ф1300,16 根; ZH－2 桩径ф1200,20 根；,ZH－3 桩径 ф1000, 6 根;桩顶标高均为▽-3.900m。1.2 .2 人孔桩均采纳钢筋砼护壁, 砼标号 C40,钢筋采纳 ф6@150 双向，环行护壁上部厚度 180mm。护壁下部厚度 120mm。桩身砼及配筋：ZH-1 采纳 C40 砼，配 22Φ18 等分设置的主筋及 ф10@200 箍筋；ZH-2 采纳 C40 砼，配 20Φ18 等分设置的主筋及 ф10@200箍筋；ZH-3 采纳 C35 砼，配 16Φ16 等分设置的主筋及 ф10@200 箍筋；焊接加劲箍均为Φ16@2000。钢筋 HPB235（ф），HRB335（Ф），保护层厚度为 50mm。1.2.3 ZH－1、ZH－2 、ZH－3 桩端持力层为⑥层(较完整灰岩),端桩以下 5m 范围内应无软弱层、溶洞等,并应在 5 倍桩端直径范围内无岩体临空面。ZH－1、ZH－2、ZH－3桩端全断面进入⑥层(较完整灰岩)不小于一倍桩直径,每边扩底 300mm。二、施工准备及施工部署2.1 施工准备2.1.1 全面调查施工现场针对地上、地下障碍物制定排障计划和处理方案，并加以实施。2.1.2 根据建设单位提供的建筑坐标控制点、控制桩、水准点和施工图纸，进行测量放线工作，基础开挖范围内所有轴线桩，水准点都要引出机械施工活动区以外，并加以保护。2.1.3 根据轴线桩、施工图纸和工程地质资料，测放基础开挖线；2.1.4 组织施工人员学习图纸和自审，进行各专业图纸会审，设计交底和施工技术交底。2.1.5 编制各分部分项工程作业指导书（人工挖孔扩底桩）。2.1.6 编制施工预算，准备工程和施工用料，包括甲供材料（如钢材、水泥、碎石等的用料申报）以及自供材料（如砂、模板等）的进场和准备。2.1.7 整平场地，修筑运输通道，并做好场地排水沟。2.1.8 修建临时设施，铺设安装临时供水、供电线路。2.1.9 组织施工机械设备、周转材料等的进场就位安装。2.1.10 遵照 ISO9001—2000 标准，编制《项目质量计划》和《施工保证手册》，做好进场人员的技术培训工作，形成法律规范化的施工工艺标准。2.2 施工部署2.2.1 生料均化库挖孔桩施工计划投入 30 人；2.2.2 为方便施工...
