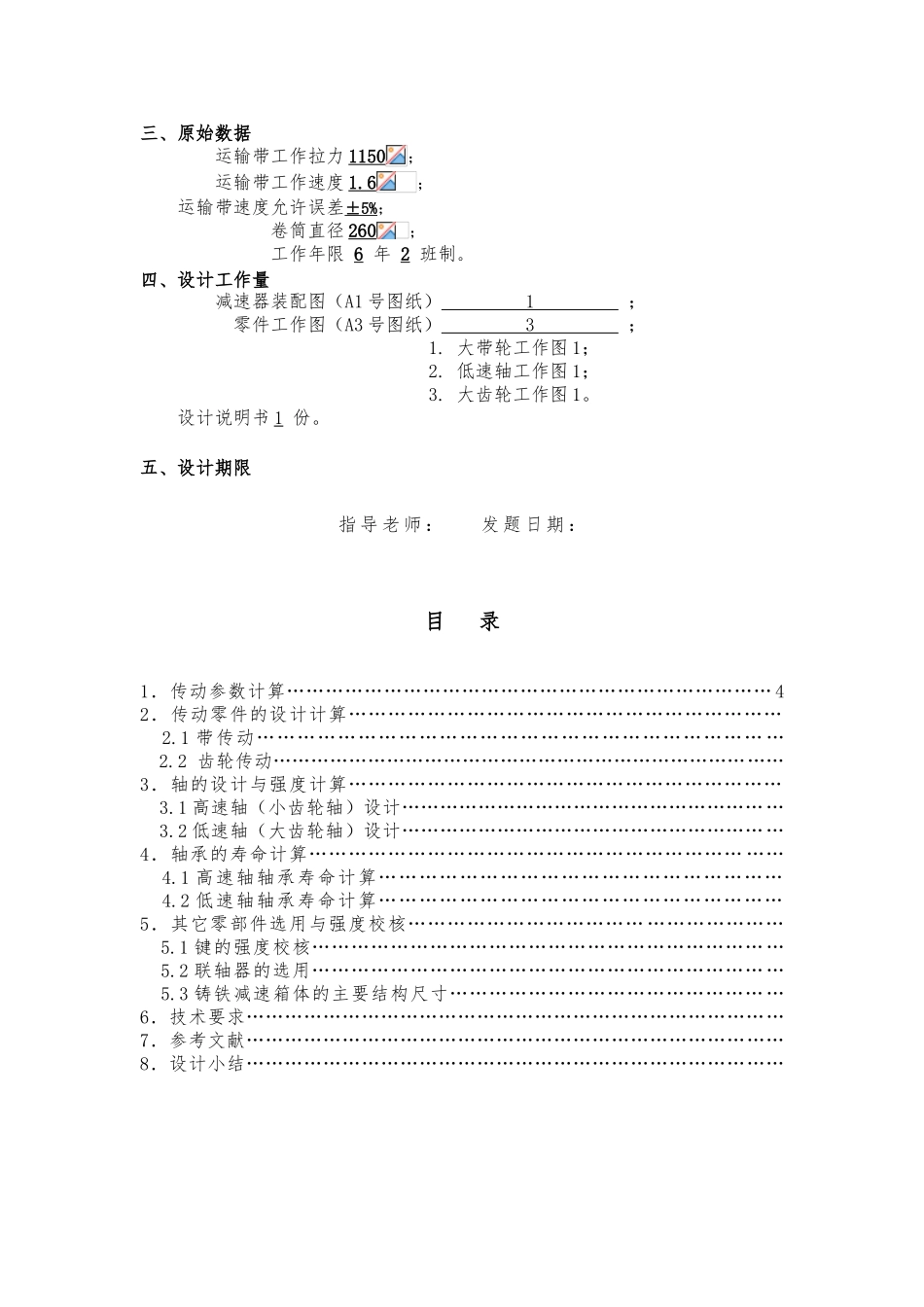

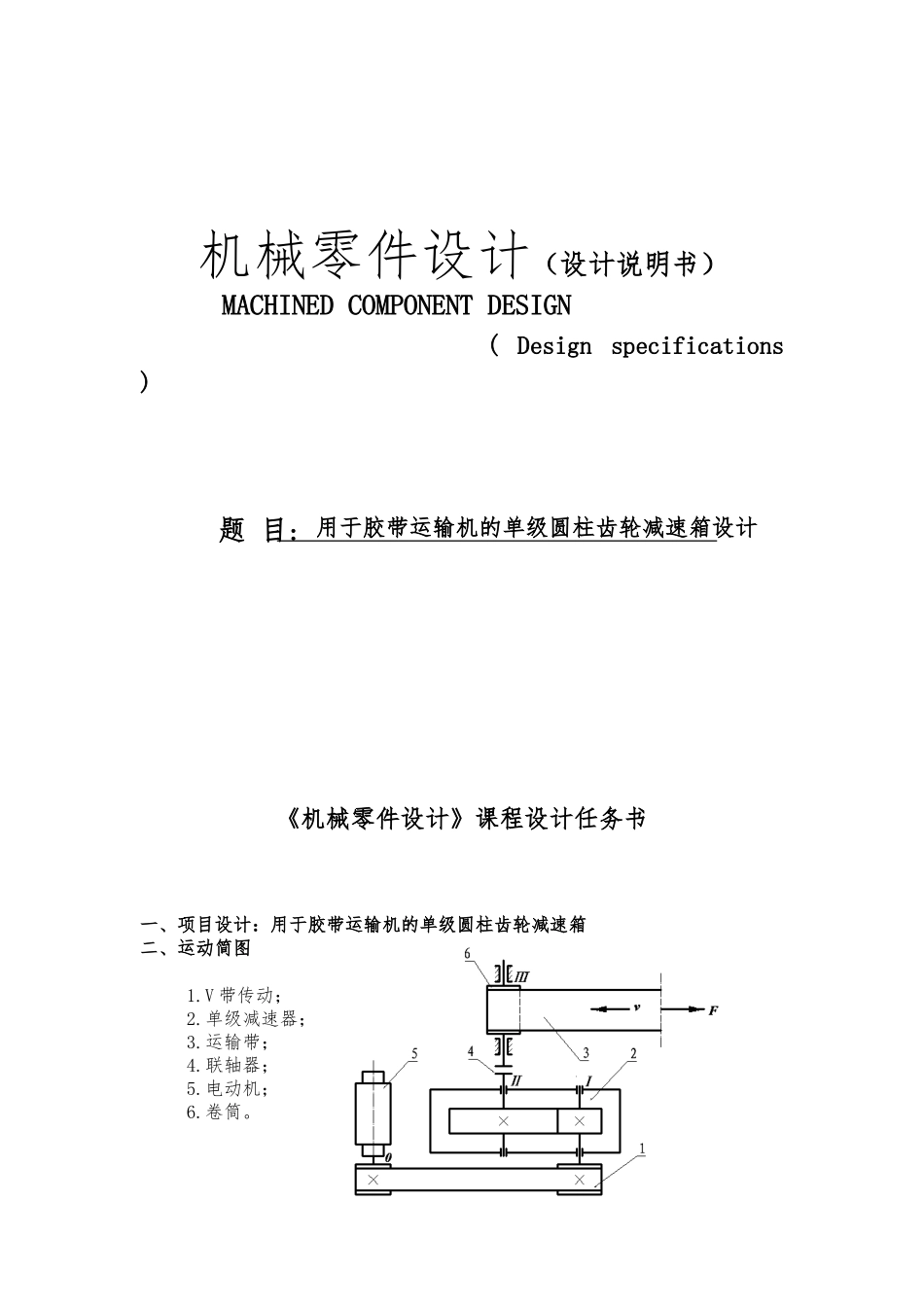

机械零件设计（设计说明书）MACHINED COMPONENT DESIGN( Design specifications )题 目: 用于胶带运输机的单级圆柱齿轮减速箱设计《机械零件设计》课程设计任务书一、项目设计：用于胶带运输机的单级圆柱齿轮减速箱二、运动简图1.V 带传动； 2.单级减速器；3.运输带；4.联轴器；5.电动机；6.卷筒。三、原始数据运输带工作拉力 1150；运输带工作速度 1.6；运输带速度允许误差±5%；卷筒直径 260；工作年限 6 年 2 班制。四、设计工作量减速器装配图（A1 号图纸） 1 ；零件工作图（A3 号图纸） 3 ；1. 大带轮工作图 1；2. 低速轴工作图 1；3. 大齿轮工作图 1。设计说明书 1 份。五、设计期限指 导 老 师 ： 发 题 日 期 ：目 录1．传动参数计算………………………………………………………………… 42．传动零件的设计计算………………………………………………………… 2.1 带传动………………………………………………………………… … 2.2 齿轮传动………………………………………………………………………3．轴的设计与强度计算………………………………………………………… 3.1 高速轴（小齿轮轴）设计…………………………………………………… 3.2 低速轴（大齿轮轴）设计……………………………………………………4．轴承的寿命计算………………………………………………………… …… 4.1 高速轴轴承寿命计算…………………………………………………… 4.2 低速轴轴承寿命计算……………………………………………………5．其它零部件选用与强度校核……………………………… ………………… 5.1 键的强度校核……………………………………………………………… 5.2 联轴器的选用……………………………………………………………… 5.3 铸铁减速箱体的主要结构尺寸……………………………………………6．技术要求…………………………………………………………………………7．参考文献…………………………………………………………………………8．设计小结…………………………………………………………………………计 算 与 说 明主 要 结 果1．传动参数计算1.1 工作机功率1) 原始数据：运输带工作拉应力：F=1150 N 运输带工作速度： V=1.6 m/s工作年限 6 年 2 班制2) 传动效率：查[1]14 页表 2-3 得V 带传动效率：滚动轴承效率：8 级精度一般齿...
