电动车充电器毕业设计

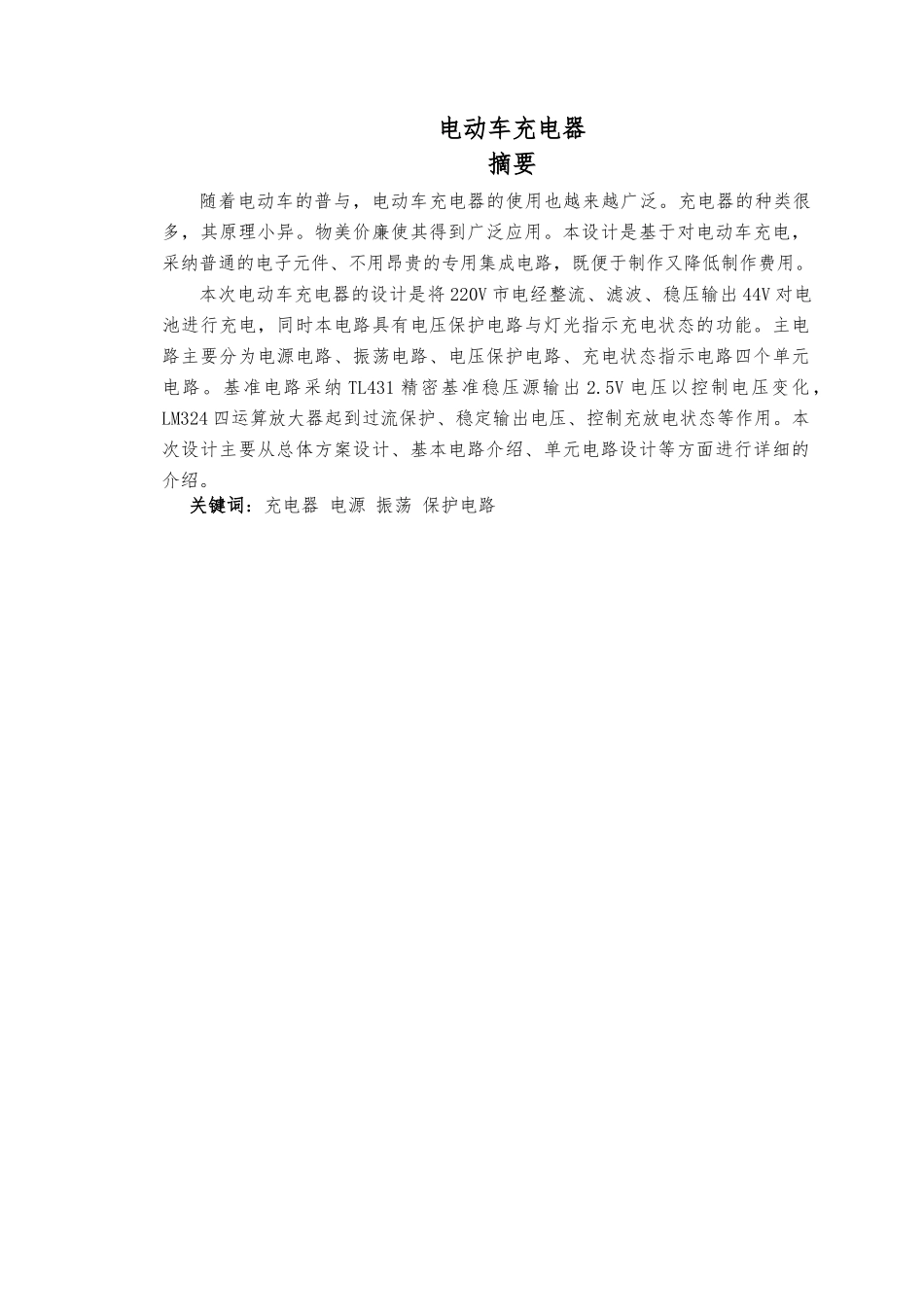

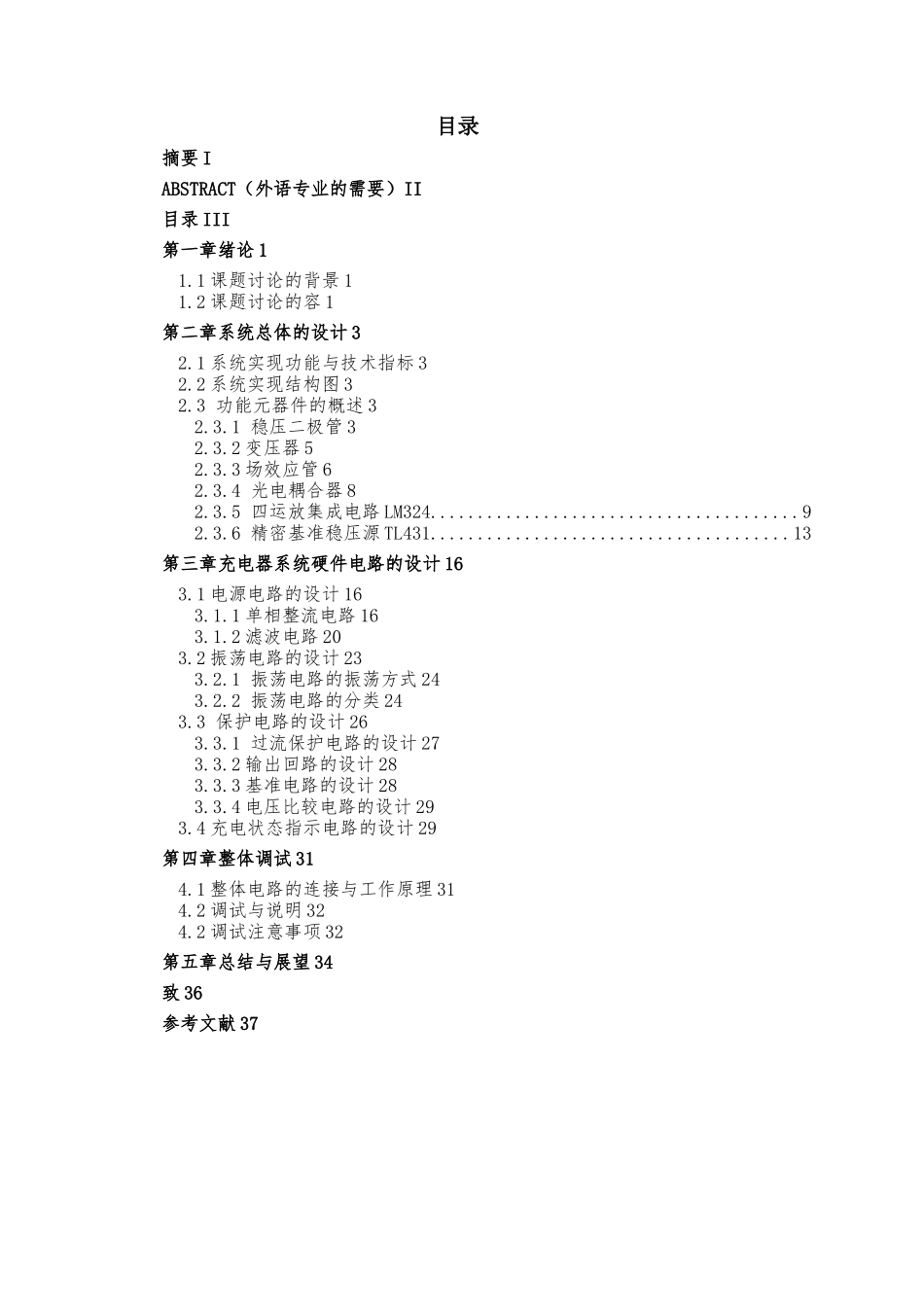

电动车充电器摘要随着电动车的普与，电动车充电器的使用也越来越广泛。充电器的种类很多，其原理小异。物美价廉使其得到广泛应用。本设计是基于对电动车充电，采纳普通的电子元件、不用昂贵的专用集成电路，既便于制作又降低制作费用。本次电动车充电器的设计是将 220V 市电经整流、滤波、稳压输出 44V 对电池进行充电，同时本电路具有电压保护电路与灯光指示充电状态的功能。主电路主要分为电源电路、振荡电路、电压保护电路、充电状态指示电路四个单元电路。基准电路采纳 TL431 精密基准稳压源输出 2.5V 电压以控制电压变化，LM324 四运算放大器起到过流保护、稳定输出电压、控制充放电状态等作用。本次设计主要从总体方案设计、基本电路介绍、单元电路设计等方面进行详细的介绍。关键词：充电器 电源 振荡 保护电路 Abstract（外语专业的需要）[英文摘要正文输入]Keywords:目录摘要 IABSTRACT（外语专业的需要）II目录 III第一章绪论 11.1 课题讨论的背景 11.2 课题讨论的容 1第二章系统总体的设计 32.1 系统实现功能与技术指标 32.2 系统实现结构图 32.3 功能元器件的概述 32.3.1 稳压二极管 32.3.2 变压器 52.3.3 场效应管 62.3.4 光电耦合器 82.3.5 四运放集成电路 LM324.......................................92.3.6 精密基准稳压源 TL431......................................13第三章充电器系统硬件电路的设计 163.1 电源电路的设计 163.1.1 单相整流电路 163.1.2 滤波电路 203.2 振荡电路的设计 233.2.1 振荡电路的振荡方式 243.2.2 振荡电路的分类 243.3 保护电路的设计 263.3.1 过流保护电路的设计 273.3.2 输出回路的设计 283.3.3 基准电路的设计 283.3.4 电压比较电路的设计 293.4 充电状态指示电路的设计 29第四章整体调试 314.1 整体电路的连接与工作原理 314.2 调试与说明 324.2 调试注意事项 32第五章总结与展望 34致 36参考文献 37第一章 绪论1.1 课题讨论的背景（1） 充电器进展概况自从上世纪的六、七十年代以来，电子技术领域得到了飞速的进展，可谓是日新月异，不仅在理论上，而且越来越多地运用到我们的日常生活中，致使工业、农业、科技和国防等领域以与人们的社会生活都发生着令人瞩目的变革。小到可以随身携带的电子产品，如 MP3，USB 存储器，大到电瓶车、电视、巨型计算机，在我们日常生活中越来越方便了我们的生活，在 21 世...
