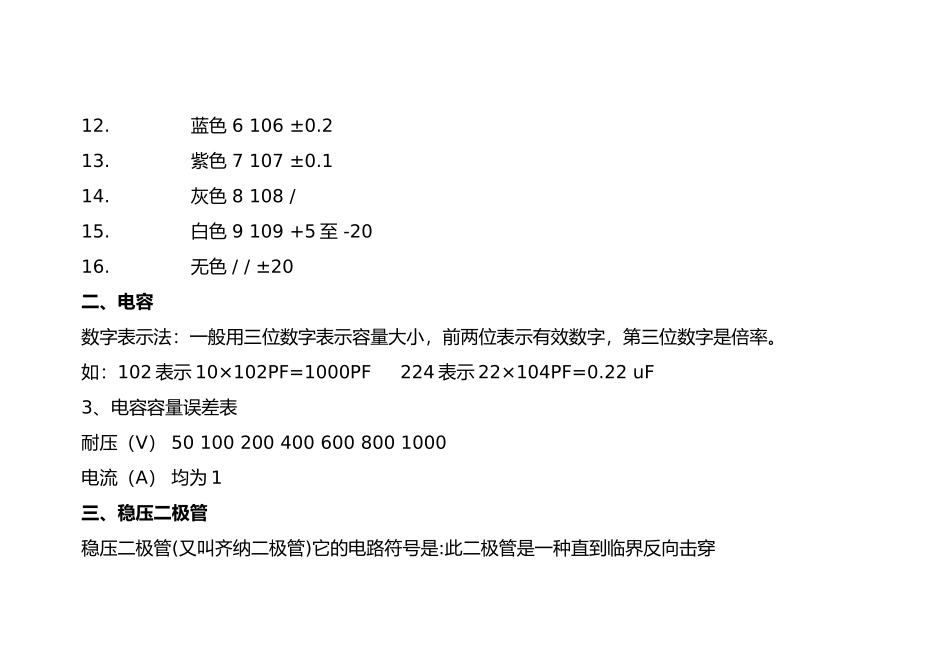

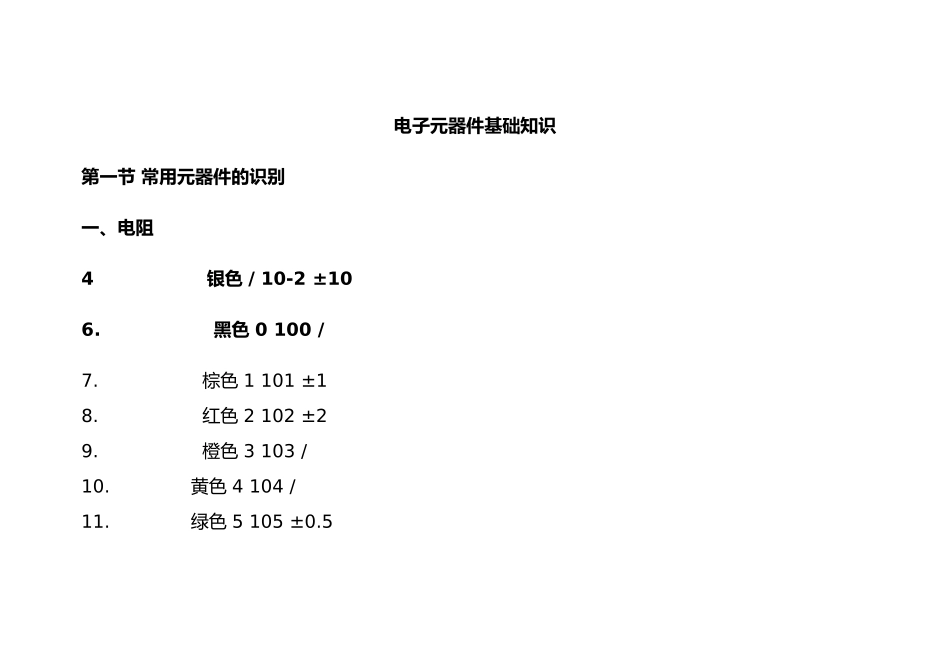

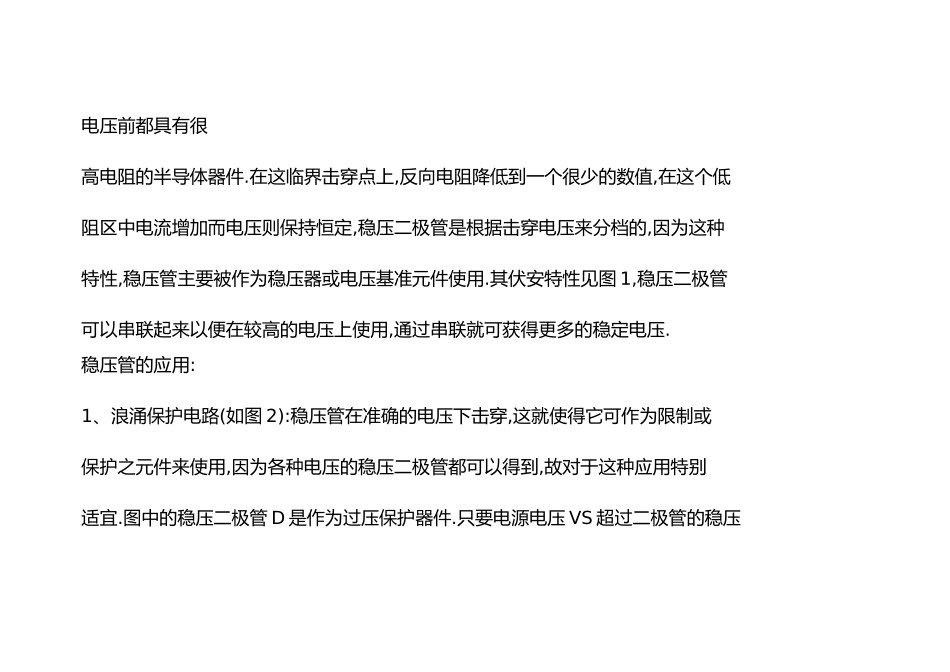

电子元器件基础知识 第一节 常用元器件的识别 一、电阻 4 银色 / 10-2 ±10 6. 黑色 0 100 / 7. 棕色 1 101 ±18. 红色 2 102 ±29. 橙色 3 103 /10. 黄色 4 104 /11. 绿色 5 105 ±0.512. 蓝色 6 106 ±0.213. 紫色 7 107 ±0.114. 灰色 8 108 /15. 白色 9 109 +5 至 -2016. 无色 / / ±20二、电容数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102 表示 10×102PF=1000PF 224 表示 22×104PF=0.22 uF3、电容容量误差表耐压（V） 50 100 200 400 600 800 1000电流（A） 均为 1三、稳压二极管稳压二极管(又叫齐纳二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很 高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低 阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种 特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图 1,稳压二极管 可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.稳压管的应用: 1、浪涌保护电路(如图 2):稳压管在准确的电压下击穿,这就使得它可作为限制或 保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别 适宜.图中的稳压二极管 D 是作为过压保护器件.只要电源电压 VS 超过二极管的稳压 值 D 就导通,使继电器 J 吸合负载 RL 就与电源分开. 2、电视机里的过压保护电路(如图 3):EC 是电视机主供电压,当 EC 电压过高时,D 导通,三 极管 BG 导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使 电视机进入待机保护状态. 3、电弧抑制电路如图 4:在电感线圈上并联接入一只合适的稳压二极管(也可接入一只 普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就 被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用 得比较多,如一些较大功率的电磁吸控制电路就用到它. 4、串联型稳压电路(如图 5):在此电路中,串联稳压管 BG 的基极被稳压二极管 D 钳定在 13V, 那么其发射极就输出恒定的 12V 电压了.这个电路在很多场合下都有应用由于三极管的发射结与集电结的结构上的差别，当把集电极当发射极使用时，其电流放大系数 β 较小，反之 β 值较大。在确定...
