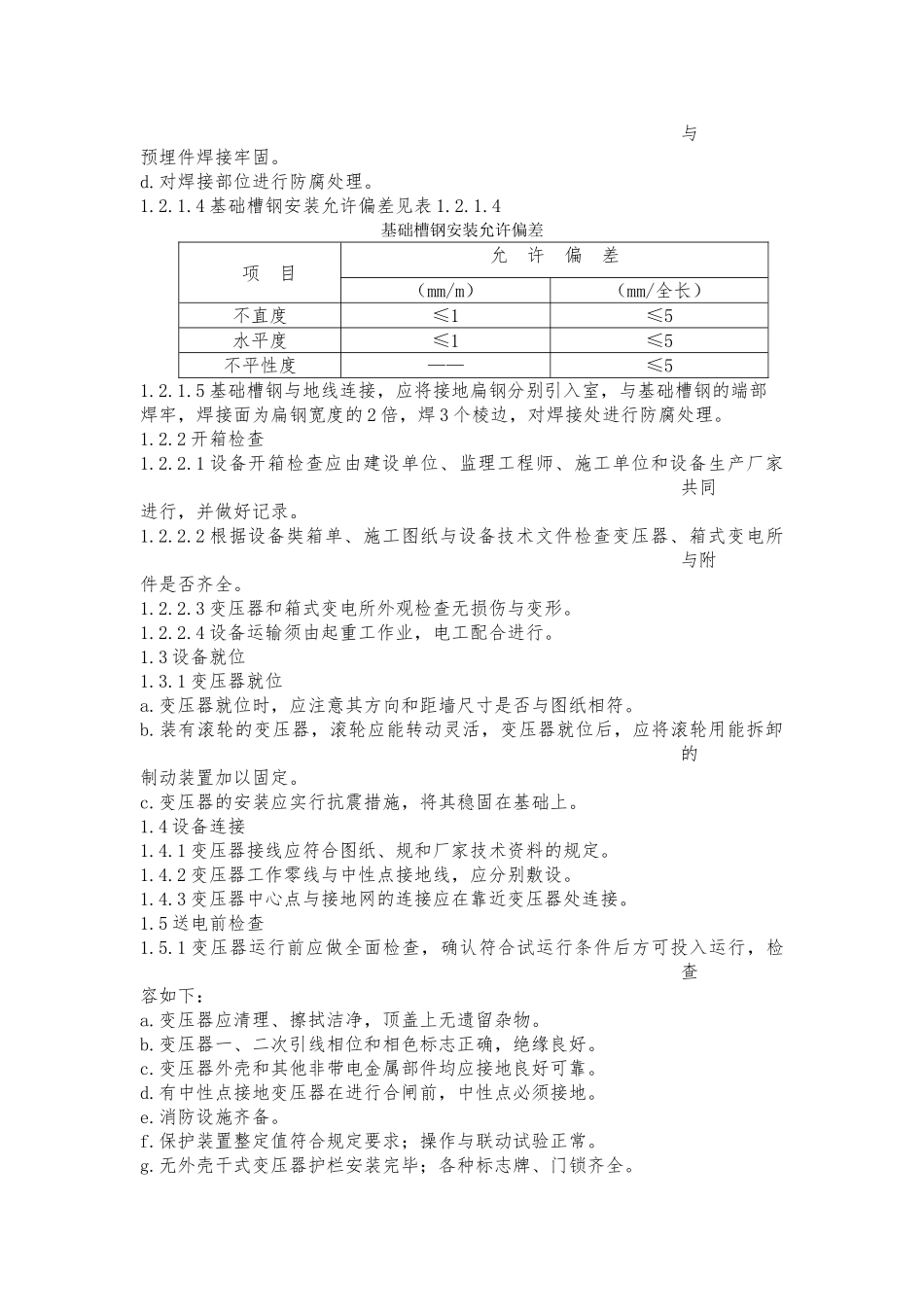

施工组织设计一、 电气部分工程概况：1.本电厂安装一台 15MW 汽轮发电机，发电机出口电压 6KV，经变压器升压至35KV，电厂以一回 35KV 架空线路接入矿井 35KV 变电所 35KV 母线并网运行。2.电气主接线：35KV 采纳单母线不分段接线，6KV 采纳单母线分段接线，6KVI段工作母线与 O 段备用母线，380V 设 I 段工作母线和 O 段备用母线。3.低压厂用电设置两台 S9-1600/10，6.3/0.4KV 变压器，0#、1#变压器电源分别引自电厂 6KV0、I 厂用母线段，I 段工作母线与 O 段备用母线之间设置备用自投装置。4.所有电缆沟侧壁预埋扁钢以与由电缆沟引出的直埋于地中的电缆管道，室接地干线以与所有设备的外壳与支架均应互连成电气通路，并与厂区总接地网连接。5.电气部分设备的安装应符合有关规程规，详见各单项施工图。编制依据：《电气装置安装工程盘、柜与二次回路接线施工与验收规》GB50171-92《电气装置安装工程电缆线路施工与验收规》GB50168-92《电气装置安装工程接地装置施工与验收规》GB50169-92《电气装置安装工程母线装置施工与验收规》GB50168-92《电气装置安装工程电力变压器、互感器》GBJ148-90《电气装置安装工程质量检验与评定规》DL/T5161-5161.17-02《电气装置安装工程电气设备交接实验标准》GB50150-911.1 工艺流程 基础制作 开箱检查 设备运输 设备就位 设备接线 设备试验 送变电检查 试运行验收1.2 操作方法1.2.1 基础制作1.2.1.1 预埋件安装：一般工程中，预埋件应由土建单位负责安装。在土建单位进行变电所结构施工前，设备安装单位应派施工技术人员与土建单位配合，确保变电所的预埋件位置准确、合理。1.2.1.2 施工定位a.对变电所全部预埋件进行复测，检查位置与尺寸是否满足设备的要求，有问题应立即解决。b.清除预埋件上的杂物，并清理出焊接面。c.对高度较低的加焊钢板，以保证设备安装高度的要求。1.2.1.3 基础槽钢安装a.将槽钢进行测量和调直；清除槽钢上的铁锈。b.根据施工图纸与设备图纸，加工基础槽钢框架。框架在加工过程中，对尺寸进行检测，确保其几何尺寸准确。c.将设备基础槽钢放置于预埋件上，用水准仪调整水平后，使其准确定位，并与预埋件焊接牢固。d.对焊接部位进行防腐处理。1.2.1.4 基础槽钢安装允许偏差见表 1.2.1.4基础槽钢安装允许偏差项 目允 许 偏 差（mm/m）（mm/全长）不直度≤1≤5水平度≤1≤5不平性度——≤51.2.1.5 基础槽钢与地线连接，应将接地扁钢分别引入...
