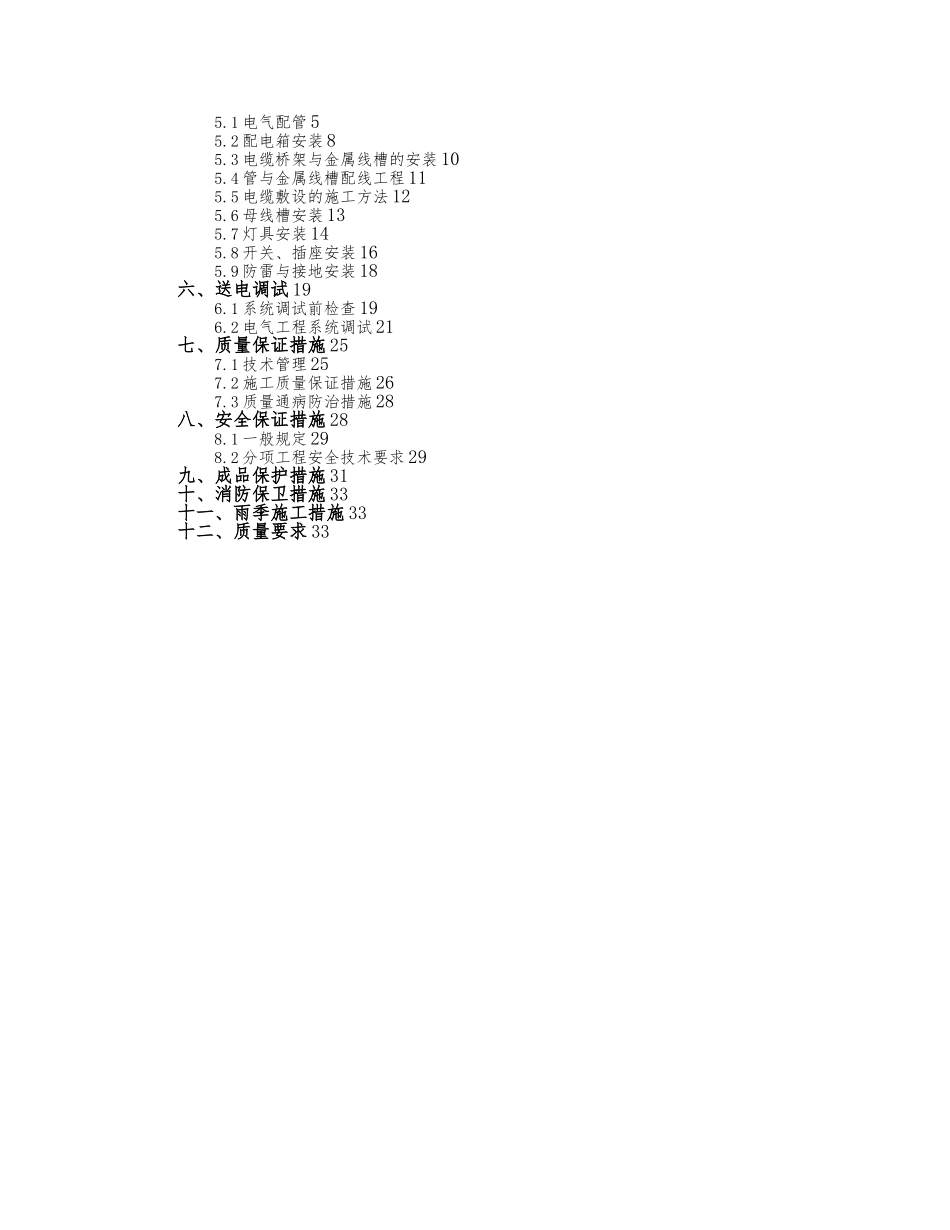

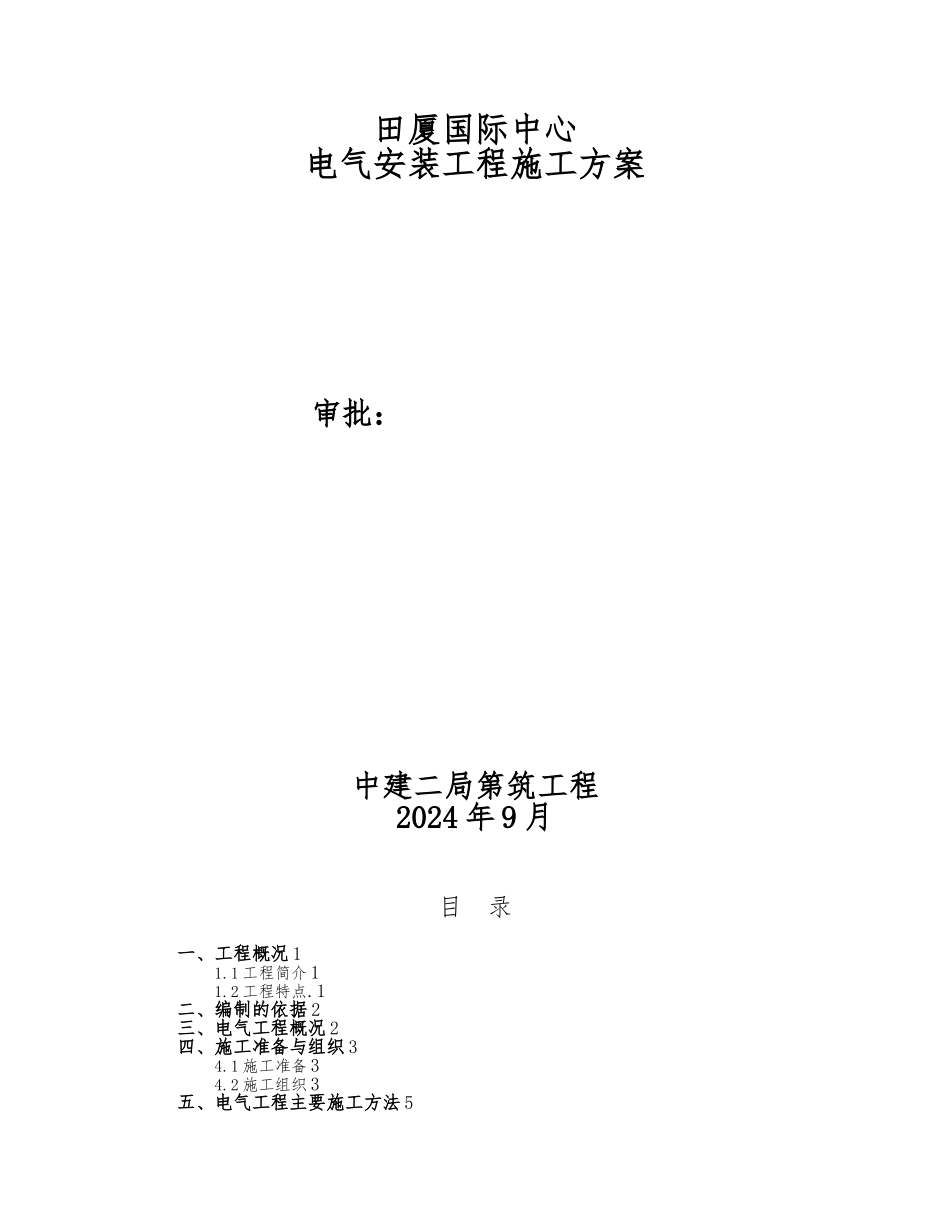

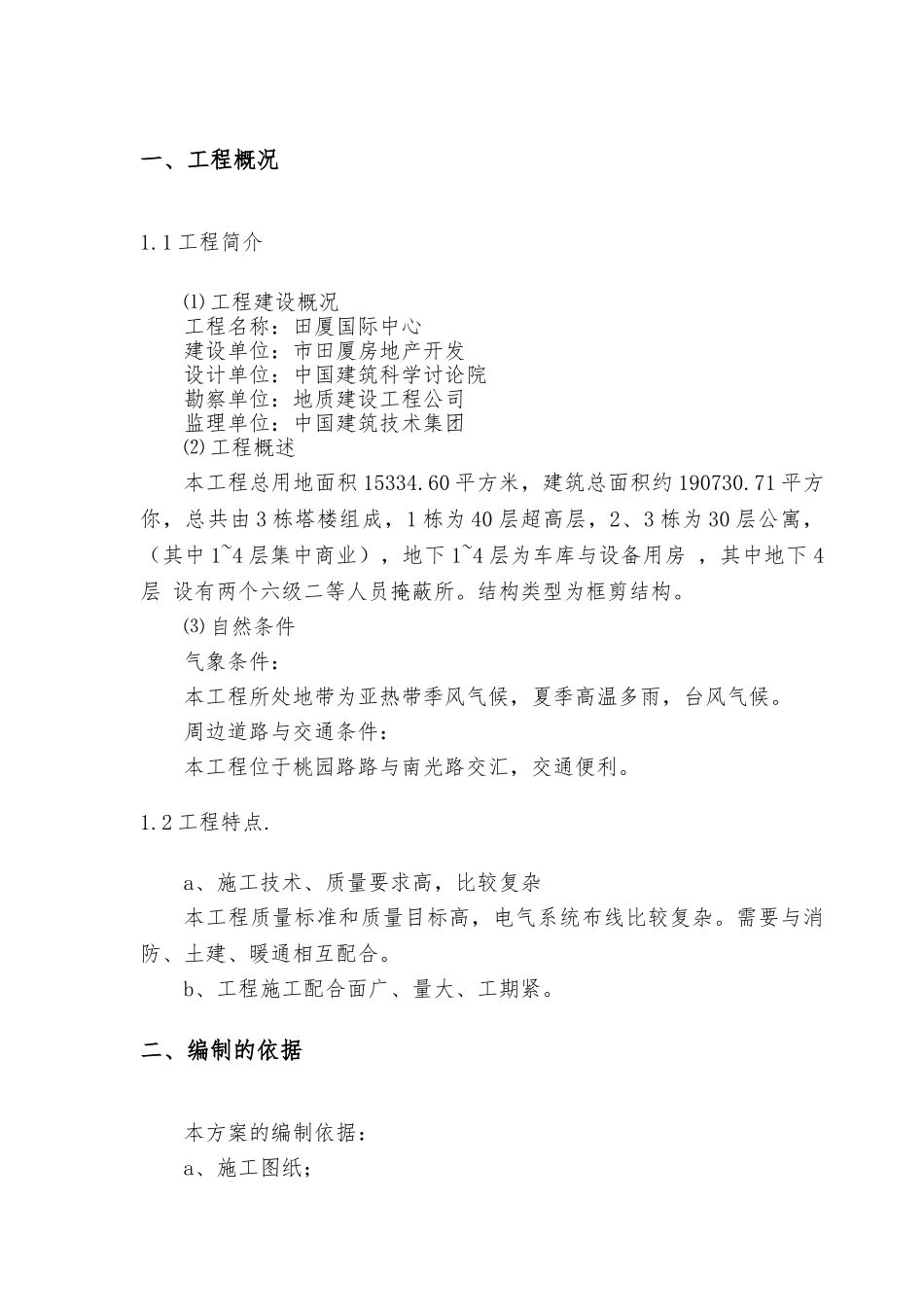

田厦国际中心电气安装工程施工方案审批：中建二局第筑工程2024 年 9 月目 录一、工程概况 11.1 工程简介 11.2 工程特点.1二、编制的依据 2三、电气工程概况 2四、施工准备与组织 34.1 施工准备 34.2 施工组织 3五、电气工程主要施工方法 55.1 电气配管 55.2 配电箱安装 85.3 电缆桥架与金属线槽的安装 105.4 管与金属线槽配线工程 115.5 电缆敷设的施工方法 125.6 母线槽安装 135.7 灯具安装 145.8 开关、插座安装 165.9 防雷与接地安装 18六、送电调试 196.1 系统调试前检查 196.2 电气工程系统调试 21七、质量保证措施 257.1 技术管理 257.2 施工质量保证措施 267.3 质量通病防治措施 28八、安全保证措施 288.1 一般规定 298.2 分项工程安全技术要求 29九、成品保护措施 31十、消防保卫措施 33十一、雨季施工措施 33十二、质量要求 33一、工程概况1.1 工程简介⑴ 工程建设概况工程名称：田厦国际中心建设单位：市田厦房地产开发 设计单位：中国建筑科学讨论院勘察单位：地质建设工程公司监理单位：中国建筑技术集团 ⑵ 工程概述本工程总用地面积 15334.60 平方米，建筑总面积约 190730.71 平方你，总共由 3 栋塔楼组成，1 栋为 40 层超高层，2、3 栋为 30 层公寓，（其中 1~4 层集中商业），地下 1~4 层为车库与设备用房 ，其中地下 4层 设有两个六级二等人员掩蔽所。结构类型为框剪结构。⑶ 自然条件气象条件：本工程所处地带为亚热带季风气候，夏季高温多雨，台风气候。周边道路与交通条件：本工程位于桃园路路与南光路交汇，交通便利。1.2 工程特点.a、施工技术、质量要求高，比较复杂本工程质量标准和质量目标高，电气系统布线比较复杂。需要与消防、土建、暖通相互配合。b、工程施工配合面广、量大、工期紧。二、编制的依据本方案的编制依据：a、施工图纸；b、《建筑电气工程施工质量验收规》GB50303－2024c、《建筑工程施工质量验收统一标准》GB50300－2001d、《室管线安装》D301－1～3e、《常用低压配电设备与灯具安装》D702－1～3f、《封闭母线与桥架安装》D701－1～3g、《防雷与接地安装》D501－1～4h、《建筑节能工程施工质量验收规》 GB50411-2024三、电气工程概况（1）负荷等级：本工程的消防水泵、排烟风机、加压送风、应急照明等消防负荷为一级；生活水泵、非消防电梯用电等为二级负荷；其余按三级负荷供电。（2）供电电源：高压电源由市政提...
