电气工程施工设计方案案例VIP专享

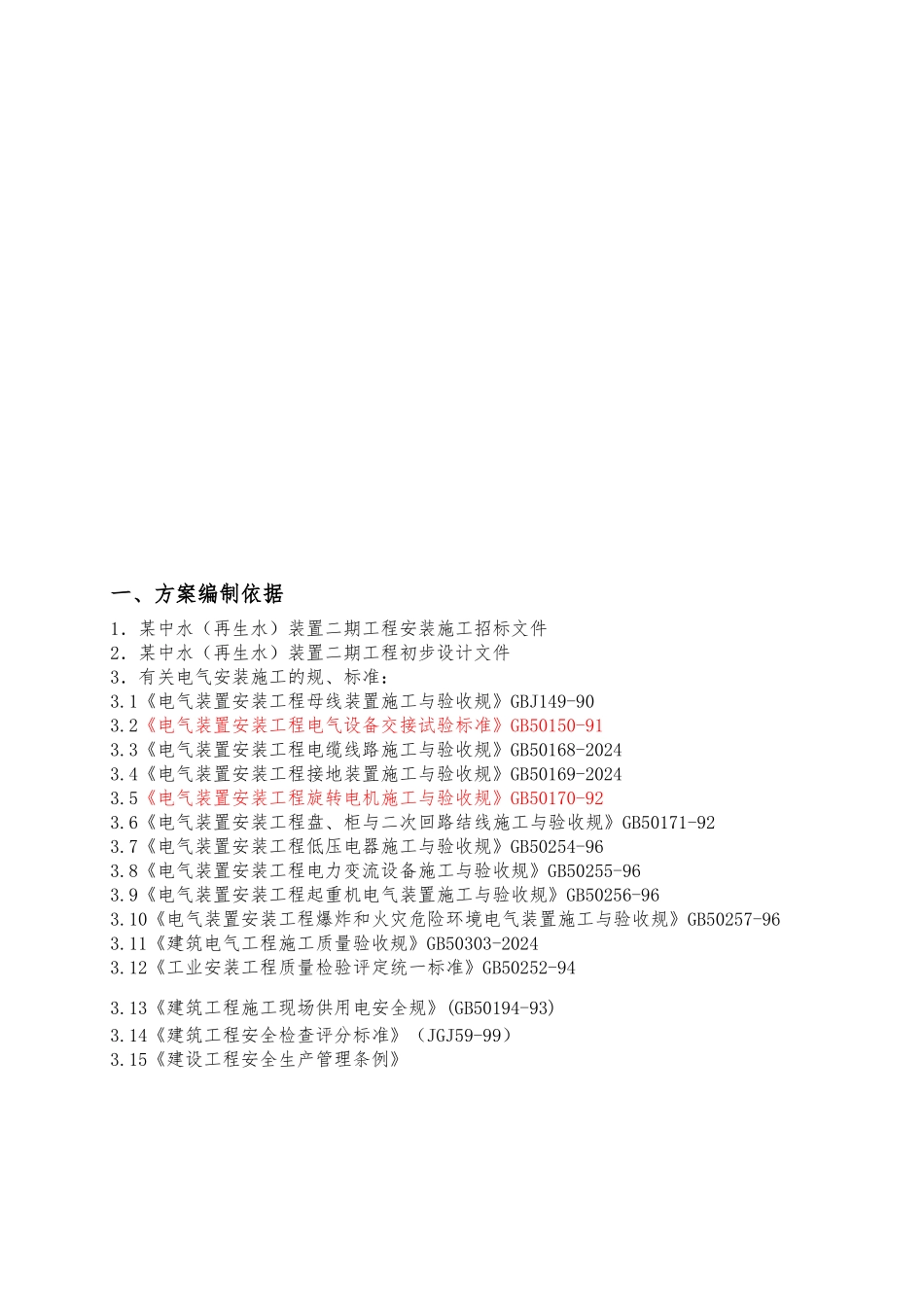

一、方案编制依据1．某中水（再生水）装置二期工程安装施工招标文件2．某中水（再生水）装置二期工程初步设计文件3．有关电气安装施工的规、标准：3.1《电气装置安装工程母线装置施工与验收规》GBJ149-903.2《电气装置安装工程电气设备交接试验标准》GB50150-913.3《电气装置安装工程电缆线路施工与验收规》GB50168-20243.4《电气装置安装工程接地装置施工与验收规》GB50169-20243.5《电气装置安装工程旋转电机施工与验收规》GB50170-923.6《电气装置安装工程盘、柜与二次回路结线施工与验收规》GB50171-923.7《电气装置安装工程低压电器施工与验收规》GB50254-963.8《电气装置安装工程电力变流设备施工与验收规》GB50255-963.9《电气装置安装工程起重机电气装置施工与验收规》GB50256-963.10《电气装置安装工程爆炸和火灾危险环境电气装置施工与验收规》GB50257-963.11《建筑电气工程施工质量验收规》GB50303-20243.12《工业安装工程质量检验评定统一标准》GB50252-943.13《建筑工程施工现场供用电安全规》(GB50194-93)3.14《建筑工程安全检查评分标准》（JGJ59-99）3.15《建设工程安全生产管理条例》二、工程概况1．工程名称：某中水（再生水）装置二期工程2．工程地点： 3．工程围：本电气施工方案所属 A 标段。A 标段的施工围见下表：安装工程施工围表施工区域编号施工区域名称备 注4000-6000#某中水（再生水）装置1000-7000#综合泵站与罐区改造工程8000-9000#加药间 ZRT 与污泥系统改造4．电气工程容与说明本工程电气施工工序可分以下几个容：1.电缆电线保护管预埋与明配管敷设;2.照明灯具安装;3.变配电室电气安装;4.电气设备安装;5.电缆电线敷设;6.电缆头制作安装;7.盘柜、电机、按钮、插座箱等电气设备校接线;8.电气配电设备调试;9.送电;10.用电设备送电单体调试;11.单体配合试车;12.联动试车;13. 桥架支架安装。施工过程中部分工作将需要生产厂家提供资料或配合，电气设备的调整试验与投电、保运方案视具体情况和需要届时再另行编制。三、施工准备3.1 人员施工进度与施工质量得到保证的首要条件是施工人员。本工程已列入公司的重点工程，公司在施工人员的配备方面将给予项目部大力支持，所有施工人员将从公司的人才库中择优选取，本工程施工人员的素养得到了保证。3.2 电气施工管理人员具体配置:1、电气专业材料员: 雪云；2、电气专业施工员: 夏 笠；3、电气专业施工班长: 王土根。3.3 施工图纸和有关设计文件、施工规与标...
