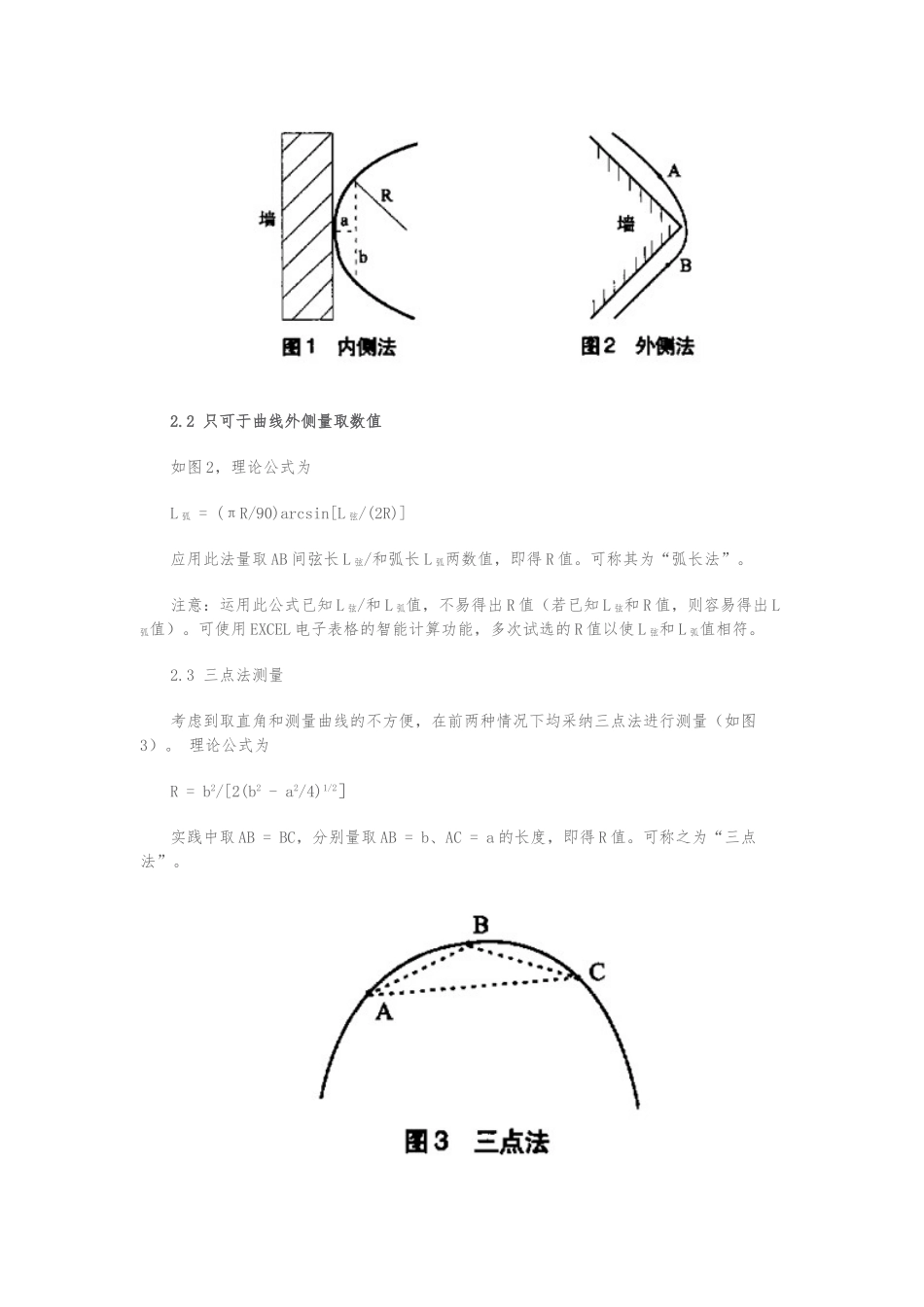

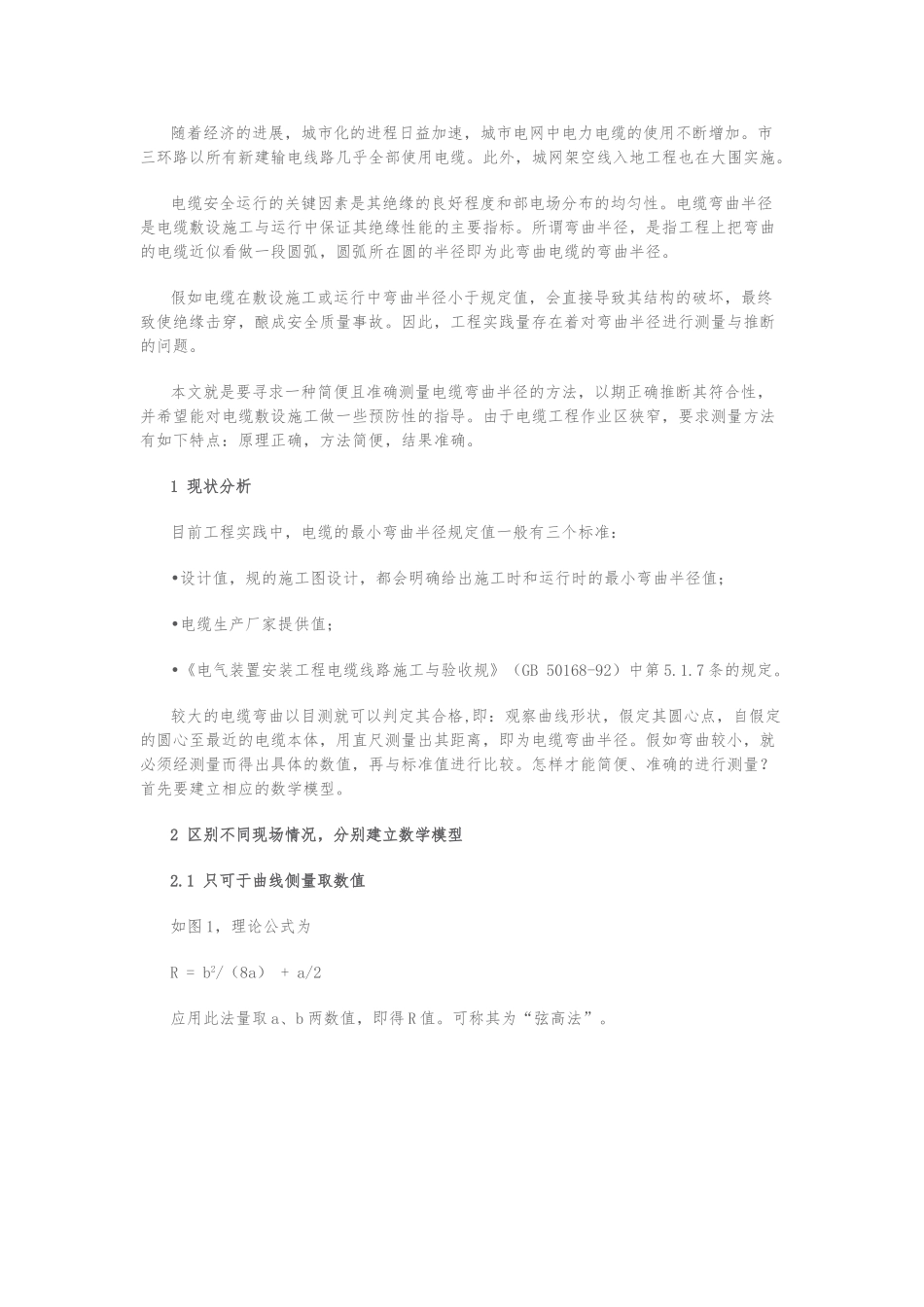

随着经济的进展，城市化的进程日益加速，城市电网中电力电缆的使用不断增加。市三环路以所有新建输电线路几乎全部使用电缆。此外，城网架空线入地工程也在大围实施。电缆安全运行的关键因素是其绝缘的良好程度和部电场分布的均匀性。电缆弯曲半径是电缆敷设施工与运行中保证其绝缘性能的主要指标。所谓弯曲半径，是指工程上把弯曲的电缆近似看做一段圆弧，圆弧所在圆的半径即为此弯曲电缆的弯曲半径。假如电缆在敷设施工或运行中弯曲半径小于规定值，会直接导致其结构的破坏，最终致使绝缘击穿，酿成安全质量事故。因此，工程实践量存在着对弯曲半径进行测量与推断的问题。本文就是要寻求一种简便且准确测量电缆弯曲半径的方法，以期正确推断其符合性，并希望能对电缆敷设施工做一些预防性的指导。由于电缆工程作业区狭窄，要求测量方法有如下特点：原理正确，方法简便，结果准确。1 现状分析目前工程实践中，电缆的最小弯曲半径规定值一般有三个标准：•设计值，规的施工图设计，都会明确给出施工时和运行时的最小弯曲半径值；•电缆生产厂家提供值；•《电气装置安装工程电缆线路施工与验收规》（GB 50168-92）中第 5.1.7 条的规定。较大的电缆弯曲以目测就可以判定其合格,即：观察曲线形状，假定其圆心点，自假定的圆心至最近的电缆本体，用直尺测量出其距离，即为电缆弯曲半径。假如弯曲较小，就必须经测量而得出具体的数值，再与标准值进行比较。怎样才能简便、准确的进行测量？首先要建立相应的数学模型。2 区别不同现场情况，分别建立数学模型2.1 只可于曲线侧量取数值如图 1，理论公式为R = b2/（8a） + a/2应用此法量取 a、b 两数值，即得 R 值。可称其为“弦高法”。2.2 只可于曲线外侧量取数值如图 2，理论公式为L 弧 = (πR/90)arcsin[L 弦/(2R)]应用此法量取 AB 间弦长 L 弦/和弧长 L 弧两数值，即得 R 值。可称其为“弧长法”。注意：运用此公式已知 L 弦/和 L 弧值，不易得出 R 值（若已知 L 弦和 R 值，则容易得出 L弧值）。可使用 EXCEL 电子表格的智能计算功能，多次试选的 R 值以使 L 弦和 L 弧值相符。2.3 三点法测量考虑到取直角和测量曲线的不方便，在前两种情况下均采纳三点法进行测量（如图3）。 理论公式为R = b2/[2(b2 - a2/4)1/2］实践中取 AB = BC，分别量取 AB = b、AC = a 的长度，即得 R 值。可称之为“三点法”。3 准确性的检验这三个理论公式...
