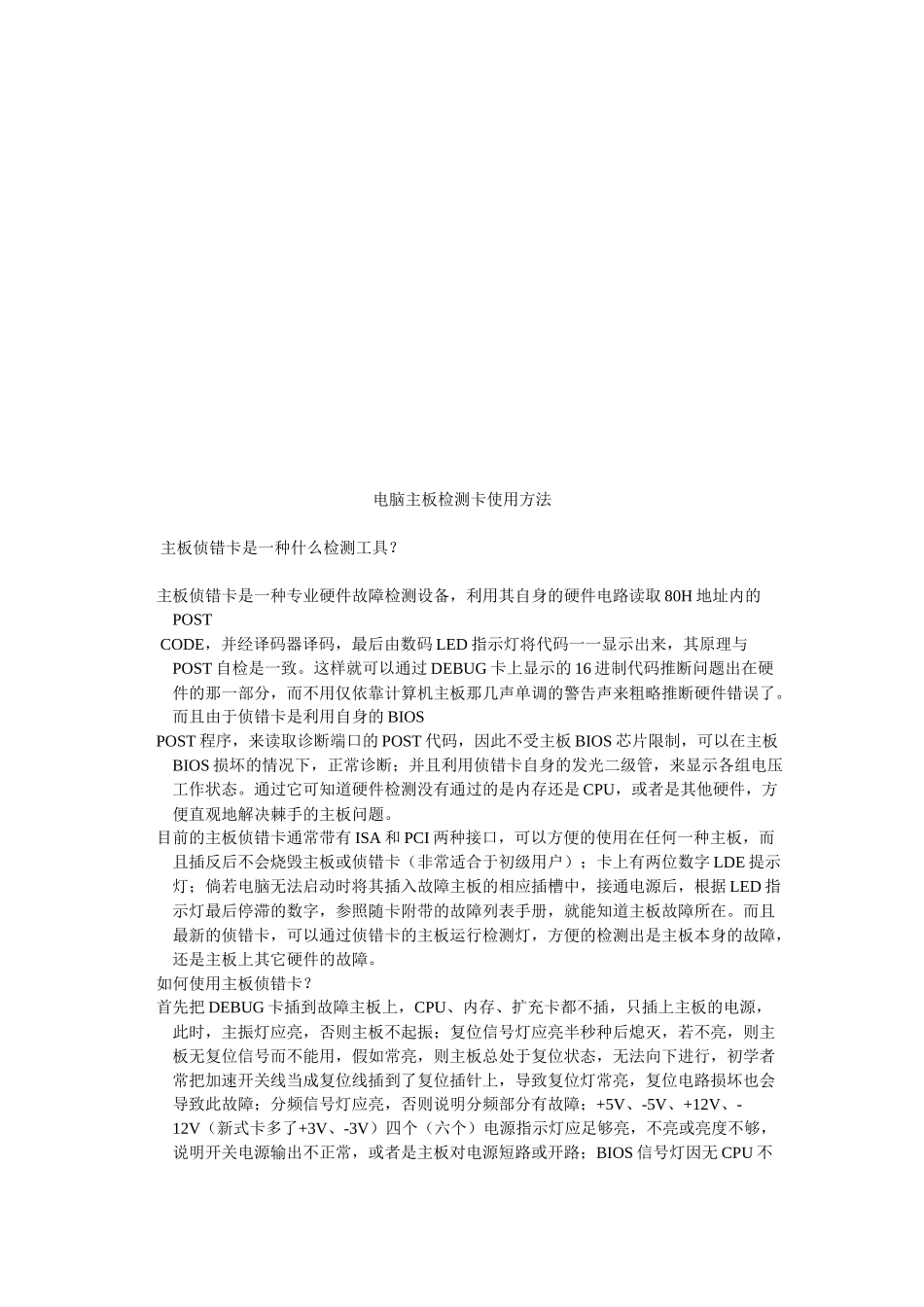

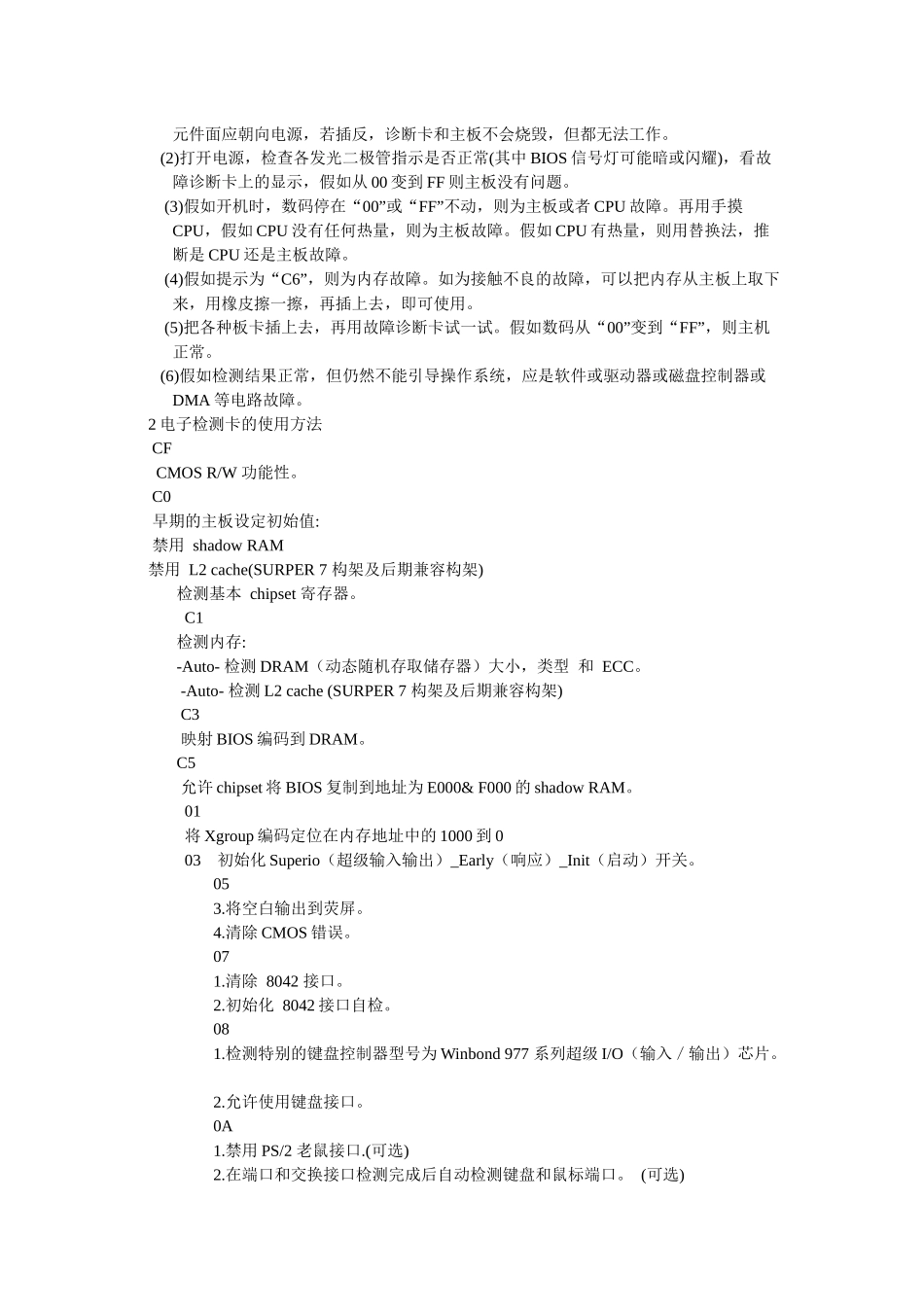

电脑主板检测卡使用方法 主板侦错卡是一种什么检测工具? 主板侦错卡是一种专业硬件故障检测设备,利用其自身的硬件电路读取 80H 地址内的POST CODE,并经译码器译码,最后由数码 LED 指示灯将代码一一显示出来,其原理与POST 自检是一致。这样就可以通过 DEBUG 卡上显示的 16 进制代码推断问题出在硬件的那一部分,而不用仅依靠计算机主板那几声单调的警告声来粗略推断硬件错误了。而且由于侦错卡是利用自身的 BIOS POST 程序,来读取诊断端口的 POST 代码,因此不受主板 BIOS 芯片限制,可以在主板BIOS 损坏的情况下,正常诊断;并且利用侦错卡自身的发光二级管,来显示各组电压工作状态。通过它可知道硬件检测没有通过的是内存还是 CPU,或者是其他硬件,方便直观地解决棘手的主板问题。 目前的主板侦错卡通常带有 ISA 和 PCI 两种接口,可以方便的使用在任何一种主板,而且插反后不会烧毁主板或侦错卡(非常适合于初级用户);卡上有两位数字 LDE 提示灯;倘若电脑无法启动时将其插入故障主板的相应插槽中,接通电源后,根据 LED 指示灯最后停滞的数字,参照随卡附带的故障列表手册,就能知道主板故障所在。而且最新的侦错卡,可以通过侦错卡的主板运行检测灯,方便的检测出是主板本身的故障,还是主板上其它硬件的故障。 如何使用主板侦错卡? 首先把 DEBUG 卡插到故障主板上,CPU、内存、扩充卡都不插,只插上主板的电源,此时,主振灯应亮,否则主板不起振;复位信号灯应亮半秒种后熄灭,若不亮,则主板无复位信号而不能用,假如常亮,则主板总处于复位状态,无法向下进行,初学者常把加速开关线当成复位线插到了复位插针上,导致复位灯常亮,复位电路损坏也会导致此故障;分频信号灯应亮,否则说明分频部分有故障;+5V、-5V、+12V、-12V(新式卡多了+3V、-3V)四个(六个)电源指示灯应足够亮,不亮或亮度不够,说明开关电源输出不正常,或者是主板对电源短路或开路;BIOS 信号灯因无 CPU 不亮是正常的,但若插上完好的 CPU 后,BIOS 灯应无规则的闪亮,否则说明 CPU 坏或跳线不正确或主板损坏。DEBUG 2000 的这一功能相当有效,象-5V、-12V 的电压值在 PC 组件中极少用到,新攒的或使用已久的 PC 电源,其-5V 和-12V 可能已经损坏,平常虽相安无事,出了问题却会让你头疼,现在,通过 DEBUG 卡上的批示灯就可方便地解决这个问题。排除了以上简单的故障后,把有关的扩展卡插上(...
