电荷泵原理与应用

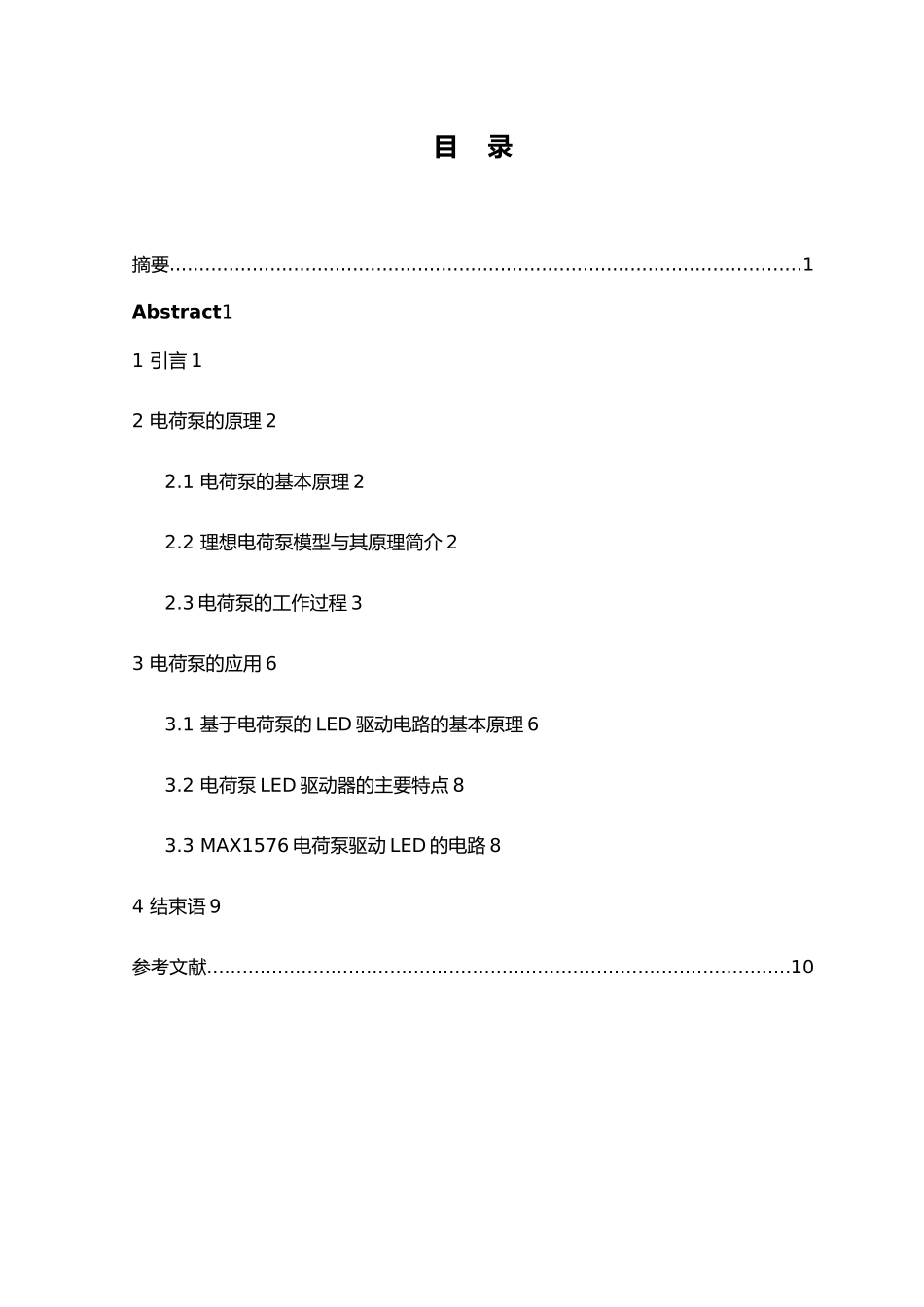

目 录摘要...........................................................................................................1Abstract11 引言 12 电荷泵的原理 22.1 电荷泵的基本原理 22.2 理想电荷泵模型与其原理简介 22.3 电荷泵的工作过程 33 电荷泵的应用 63.1 基于电荷泵的 LED 驱动电路的基本原理 63.2 电荷泵 LED 驱动器的主要特点 83.3 MAX1576 电荷泵驱动 LED 的电路 84 结束语 9参考文献...................................................................................................10电荷泵原理与应用摘要：电荷泵由于其转换效率高、外接组件少，在现代电源管理电路中有广泛的应用。本文从应用的角度出发，介绍了电荷泵的工作原理和电荷泵在现代电子工业中的应用；在应用方面重点讨论了基于电荷泵的 LED 驱动器并做出结论。本文的讨论和结论对全面掌握电荷泵原理和合理应用电荷泵有重要的参考作用。关键词：电荷泵；原理；应用The Principle and Application of Charge pumpAbstract:Charge pump is widely used in the modern power management circuit because of its high conversion efficiency and fewer external components .This article introduces the working principle of charge pump and its application in the modern electronic industry from the perspective of application.And describe the LED driver based on charge pump in detail,then make a conclusion.The discussion and conclusion of this article is the essential reference for us to master the principle of charge pump and learn how to use it reasonably.Keywords: charge pump;principle;application1 引言随着科技的高速进展，移动、平板电脑等便携式移动设备已成为每家每户现代生活的必需品。这些便携式移动设备大多以电池供电，其负载电路通常是微处理器控制的设备，此类设备要求供电电源的效率要高、输出电压的纹波要小。DC-DC 变换器（直流变换器）就是把未经调整的电源电压转化为符合设计需求的电源电压。传统的开关电源通常使用一个电感实现 DC-DC 变换，但是电感体积庞大、容易饱和、会产生 EMI，而且电感价格昂贵。为解决此类问题，现代电源通常采纳电荷泵电路。电荷泵采纳电容储存能量...
