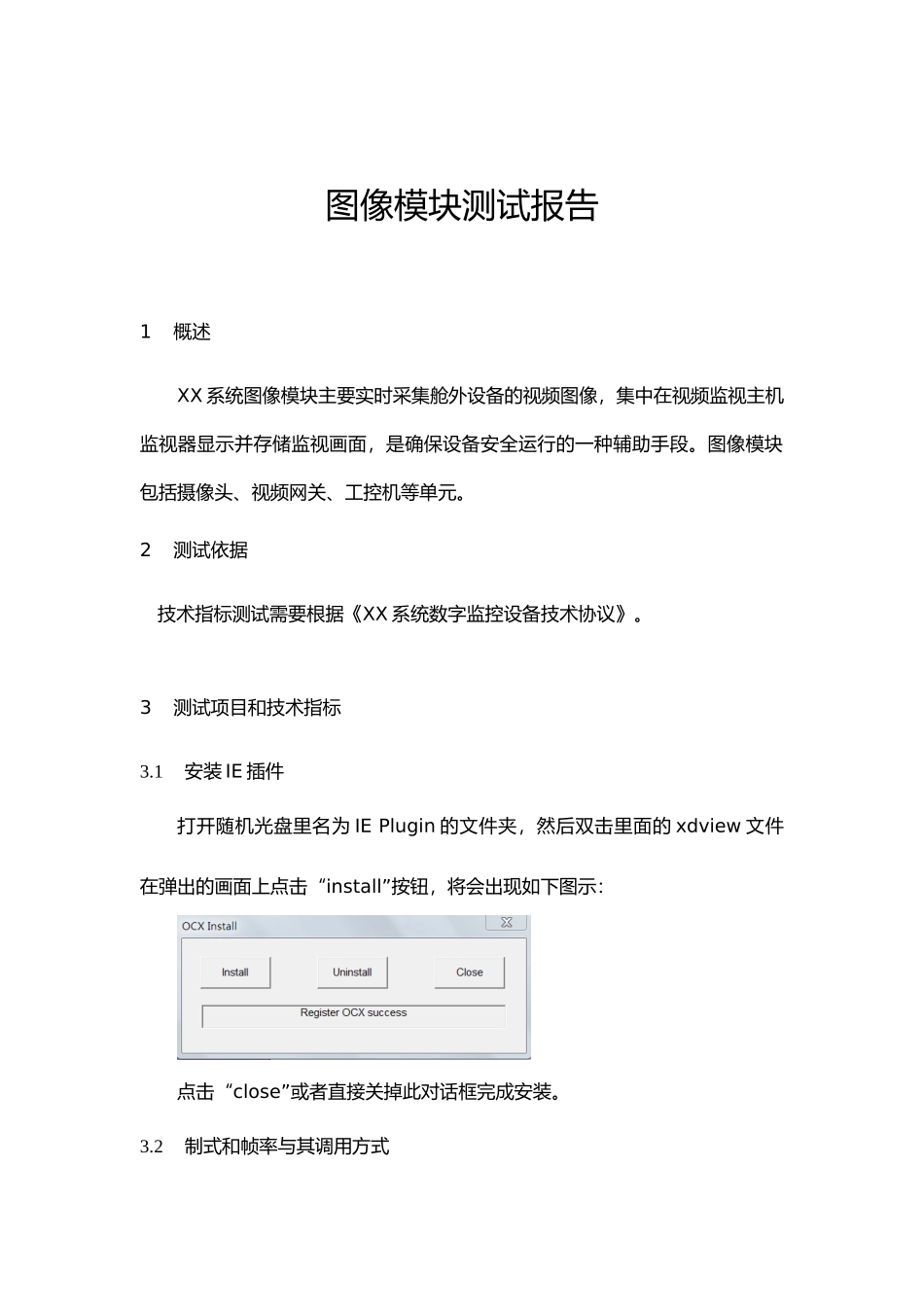

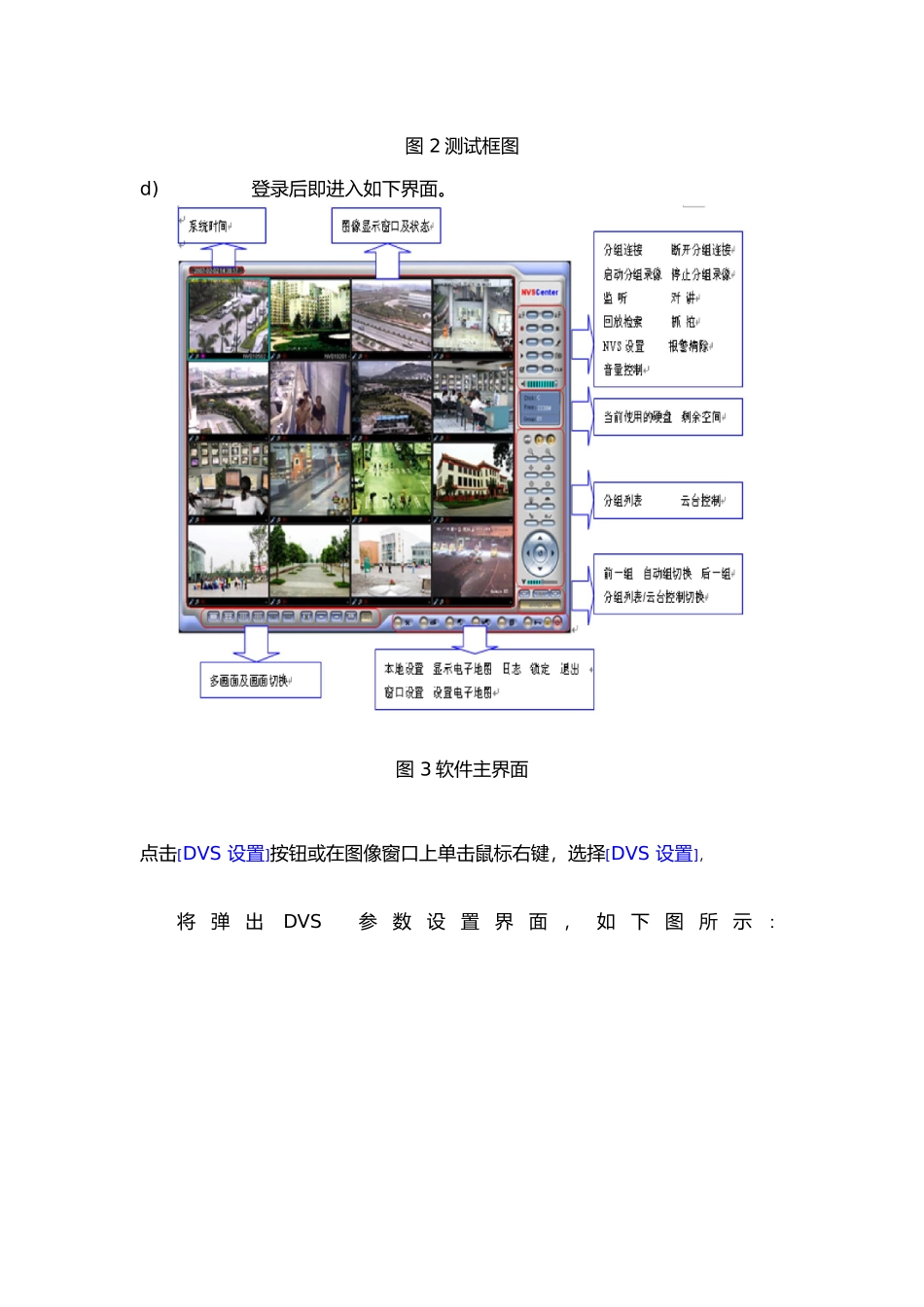

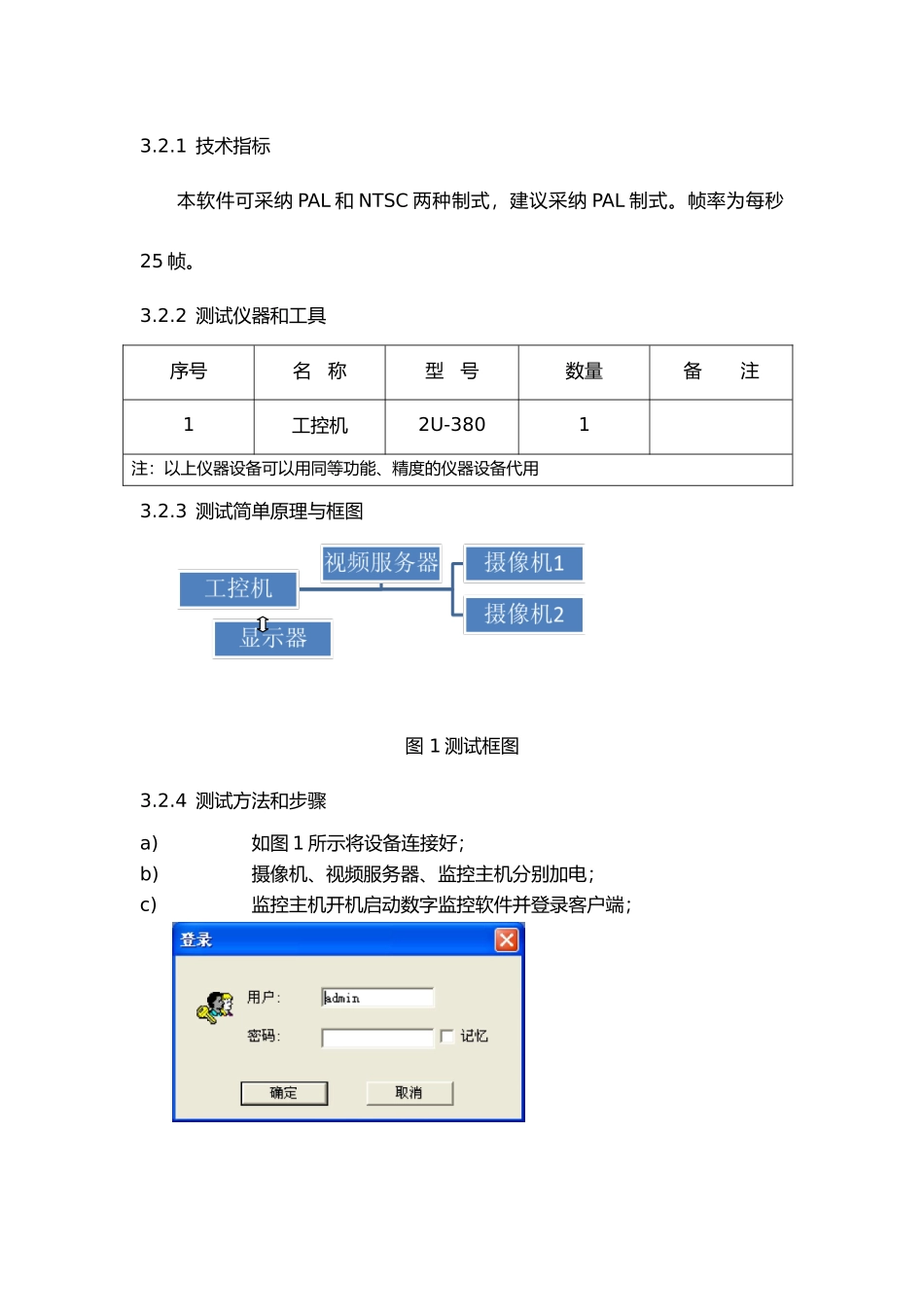

图像模块测试报告1概述XX 系统图像模块主要实时采集舱外设备的视频图像，集中在视频监视主机监视器显示并存储监视画面，是确保设备安全运行的一种辅助手段。图像模块包括摄像头、视频网关、工控机等单元。2测试依据 技术指标测试需要根据《XX 系统数字监控设备技术协议》。3测试项目和技术指标3.1安装 IE 插件打开随机光盘里名为 IE Plugin 的文件夹，然后双击里面的 xdview 文件在弹出的画面上点击“install”按钮，将会出现如下图示：点击“close”或者直接关掉此对话框完成安装。3.2制式和帧率与其调用方式3.2.1 技术指标本软件可采纳 PAL 和 NTSC 两种制式，建议采纳 PAL 制式。帧率为每秒25 帧。3.2.2 测试仪器和工具序号名 称型 号数量备 注1工控机2U-3801注：以上仪器设备可以用同等功能、精度的仪器设备代用3.2.3 测试简单原理与框图图 1 测试框图3.2.4 测试方法和步骤a)如图 1 所示将设备连接好；b)摄像机、视频服务器、监控主机分别加电；c)监控主机开机启动数字监控软件并登录客户端；图 2 测试框图d)登录后即进入如下界面。图 3 软件主界面点击[DVS 设置]按钮或在图像窗口上单击鼠标右键，选择[DVS 设置]，将弹出DVS 参数设置界面，如下图所示：图 4 DVS 参数设置界面[DVS时钟]可以设置DVS的日期和时间，点击“与PC同步”，则DVS的日期和时间会自动与电脑的日期和时间同步。[DVS]可设置 DVS 的名称和制式，查看 DVS 的路数，设备 ID，软件版本等。[制式]提供 PAL 和 NTSC 两种视频格式。3.3视频图像采集测试3.3.1 技术指标 实时采集舱外设备的视频图像，集中在视频监视主机监视器显示。3.3.2 测试仪器和工具 表 1 测试工具和仪器序号名 称型 号数量备 注1显示器DELL1注：以上仪器设备可以用同等功能、精度的仪器设备代用3.3.3 测试简单原理与框图图 4 测试框图3.3.4 测试方法和步骤a)如图 1 所示将设备连接好；b)摄像机、视频服务器、监控主机分别加电；c)监控主机开机启动数字监控软件并登录客户端；图 5 登录界面d)登录后进入即可显示视频画面。图 6 监控软件主菜单3.4视频图像切换3.4.1 技术指标 对两个摄像机监视的画面进行切换。3.4.2 测试仪器和工具表 2 测试工具和仪器序号名 称型 号数量备 注1工控机2U-3801注：以上仪器设备可以用同等功能、精度的仪器设备代用3.4.3 测试简单原理与框图图 7 测试框图3.4.4 测试方法和步骤a)如图 4 所示将设...
