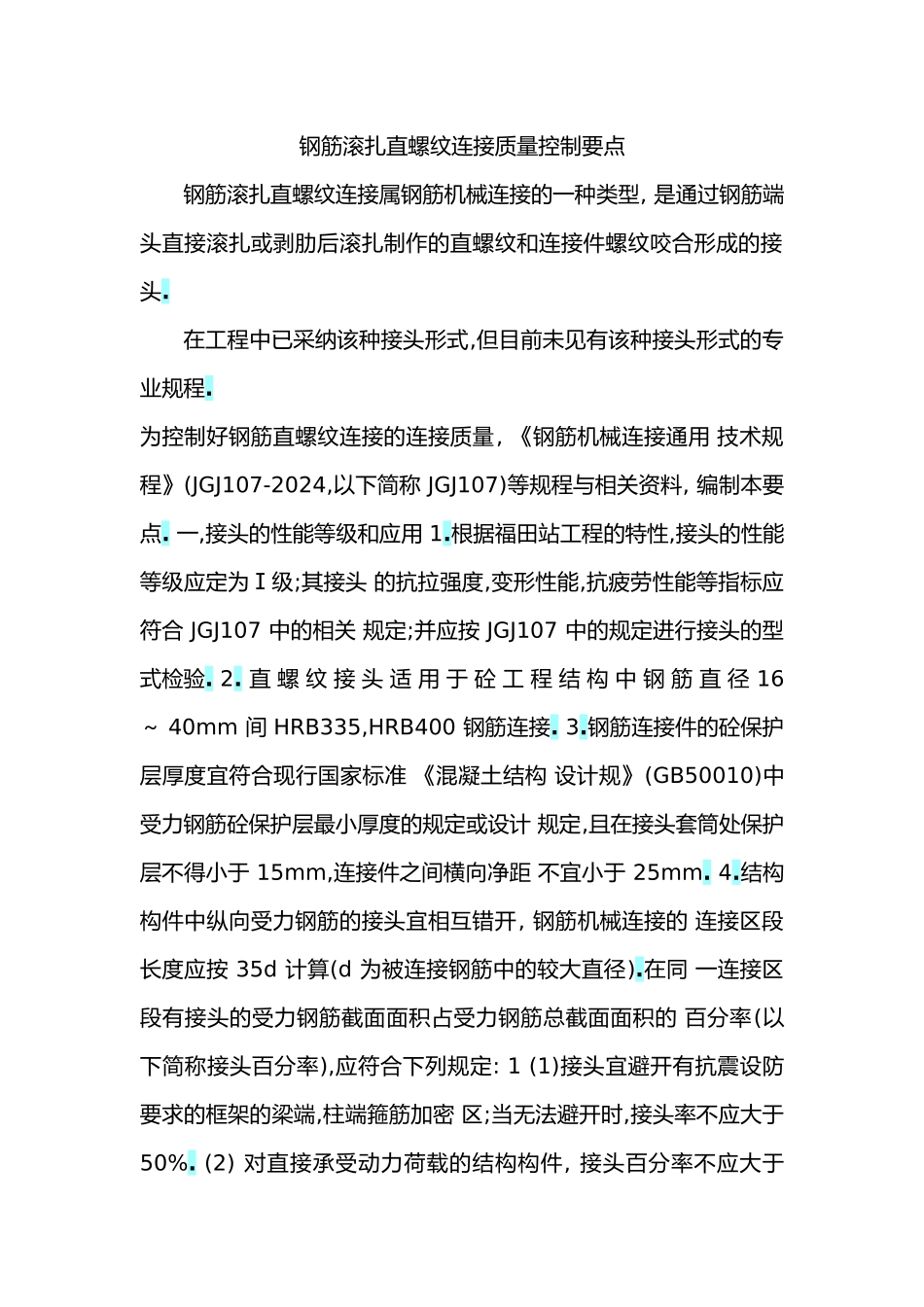

直螺纹连接质量控制要点说明_第1页
1/9

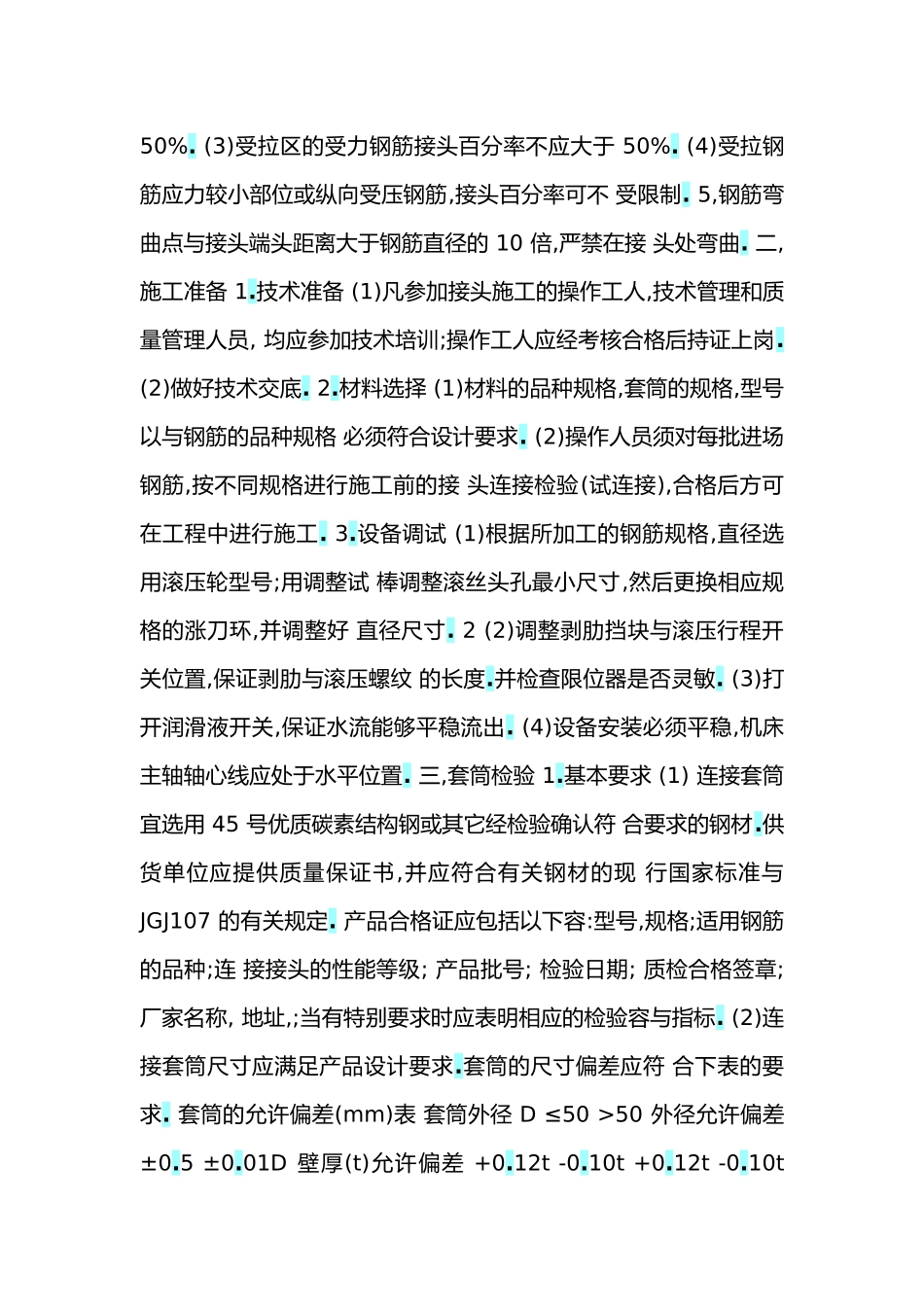

直螺纹连接质量控制要点说明_第2页
2/9
直螺纹连接质量控制要点说明_第3页
3/9
钢筋滚扎直螺纹连接质量控制要点钢筋滚扎直螺纹连接属钢筋机械连接的一种类型, 是通过钢筋端 头直接滚扎或剥肋后滚扎制作的直螺纹和连接件螺纹咬合形成的接 头.在工程中已采纳该种接头形式,但目前未见有该种接头形式的专 业规程.为控制好钢筋直螺纹连接的连接质量, 《钢筋机械连接通用 技术规程》(JGJ107-2024,以下简称 JGJ107)等规程与相关资料, 编制本要点. 一,接头的性能等级和应用 1.根据福田站工程的特性,接头的性能等级应定为Ⅰ级;其接头 的抗拉强度,变形性能,抗疲劳性能等指标应符合 JGJ107 中的相关 规定;并应按 JGJ107 中的规定进行接头的型式检验. 2. 直 螺 纹 接 头 适 用 于 砼 工 程 结 构 中 钢 筋 直 径 16 ~ 40mm 间 HRB335,HRB400 钢筋连接. 3.钢筋连接件的砼保护层厚度宜符合现行国家标准 《混凝土结构 设计规》(GB50010)中受力钢筋砼保护层最小厚度的规定或设计 规定,且在接头套筒处保护层不得小于 15mm,连接件之间横向净距 不宜小于 25mm. 4.结构构件中纵向受力钢筋的接头宜相互错开, 钢筋机械连接的 连接区段长度应按 35d 计算(d 为被连接钢筋中的较大直径).在同 一连接区段有接头的受力钢筋截面面积占受力钢筋总截面面积的 百分率(以下简称接头百分率),应符合下列规定: 1 (1)接头宜避开有抗震设防要求的框架的梁端,柱端箍筋加密 区;当无法避开时,接头率不应大于 50%. (2) 对直接承受动力荷载的结构构件, 接头百分率不应大于 50%. (3)受拉区的受力钢筋接头百分率不应大于 50%. (4)受拉钢筋应力较小部位或纵向受压钢筋,接头百分率可不 受限制. 5,钢筋弯曲点与接头端头距离大于钢筋直径的 10 倍,严禁在接 头处弯曲. 二,施工准备 1.技术准备 (1)凡参加接头施工的操作工人,技术管理和质量管理人员, 均应参加技术培训;操作工人应经考核合格后持证上岗. (2)做好技术交底. 2.材料选择 (1)材料的品种规格,套筒的规格,型号以与钢筋的品种规格 必须符合设计要求. (2)操作人员须对每批进场钢筋,按不同规格进行施工前的接 头连接检验(试连接),合格后方可在工程中进行施工. 3.设备调试 (1)根据所加工的钢筋规格,直径选用滚压轮型号;用调整试 棒调整滚丝头孔最小尺寸,然后更换相应规格的涨刀环,并调整好 直径尺寸. 2 (2)调整剥肋挡块与滚压行程开关位置,保证剥肋与滚压螺纹 的长度.并检查限位器是否灵敏. (3)打开润滑液开关,保证水流能够平稳...
