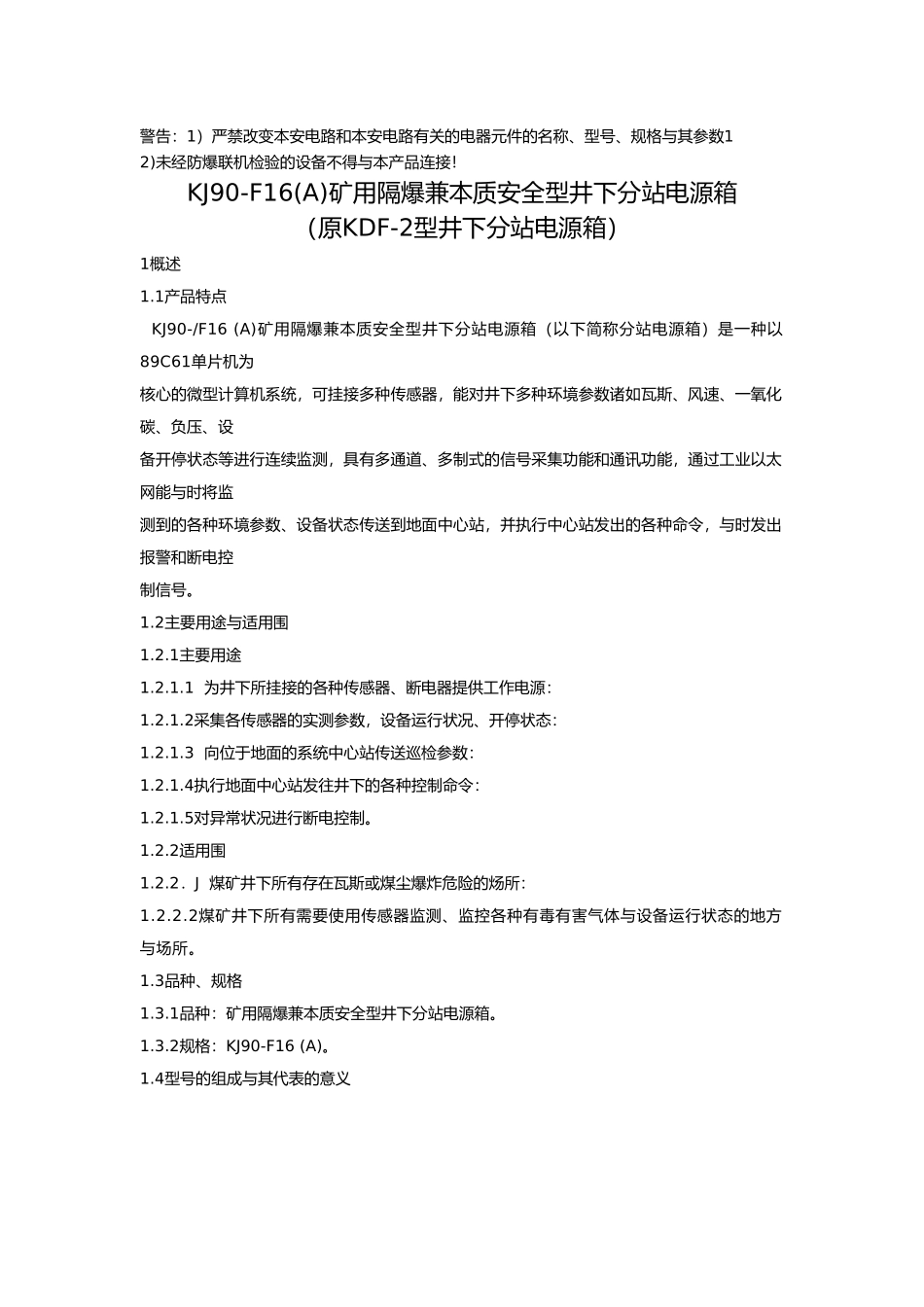

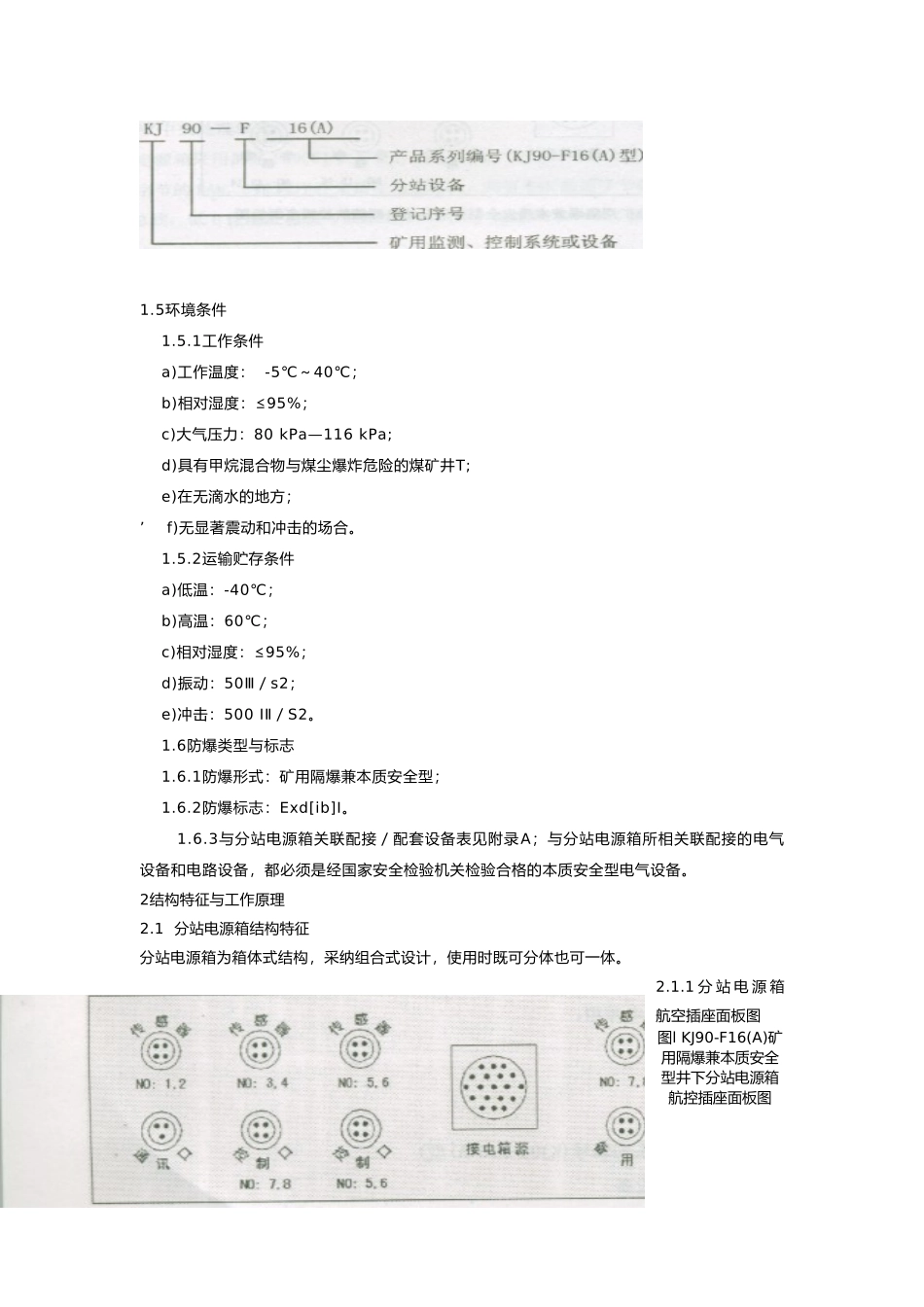

矿用隔爆兼本质安全型井下分站电源箱使用说明书----------------------- -----------------------日期：警告：1）严禁改变本安电路和本安电路有关的电器元件的名称、型号、规格与其参数12)未经防爆联机检验的设备不得与本产品连接！KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱（原KDF-2型井下分站电源箱）1概述1.1产品特点 KJ90-/F16 (A)矿用隔爆兼本质安全型井下分站电源箱（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能与时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，与时发出报警和断电控制信号。1.2主要用途与适用围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。1.2.2适用围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体与设备运行状态的地方与场所。1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。1.3.2规格：KJ90-F16 (A)。1.4型号的组成与其代表的意义1.5环境条件 1.5.1工作条件 a)工作温度： -5℃～40℃； b)相对湿度：≤95%； c)大气压力：80 kPa—116 kPa; d)具有甲烷混合物与煤尘爆炸危险的煤矿井T; e)在无滴水的地方；’ f)无显著震动和冲击的场合。 1.5.2运输贮存条件 a)低温：-40℃； b)高温：60℃； c)相对湿度：≤95%； d)振动：50Ⅲ／s2； e)冲击：500 IⅡ／S2。 1.6防爆类型与标志 1.6.1防爆形式：矿用隔爆兼本质安全型； 1.6.2防爆标志：Exd[ib]I。1.6.3与分站电源箱关联配接／配套设备表见附录A；与分站电源箱所相关联配接的电气设备和电路设备，都必须是经国家安全检验机关检验合格的本质安全型电气设备。2结构特征与工作原理2.1 分站电源箱结构特征分站电源箱为箱体式结构，采纳组合式设计，使用时既可分体也可一体。2.1.1 分 站 电 源 箱航空插座面板图图l KJ90-F16(A)矿用隔爆兼本质安全型井下分站电源箱航控插座面板图2.1.2分站电源箱显示面板图...
