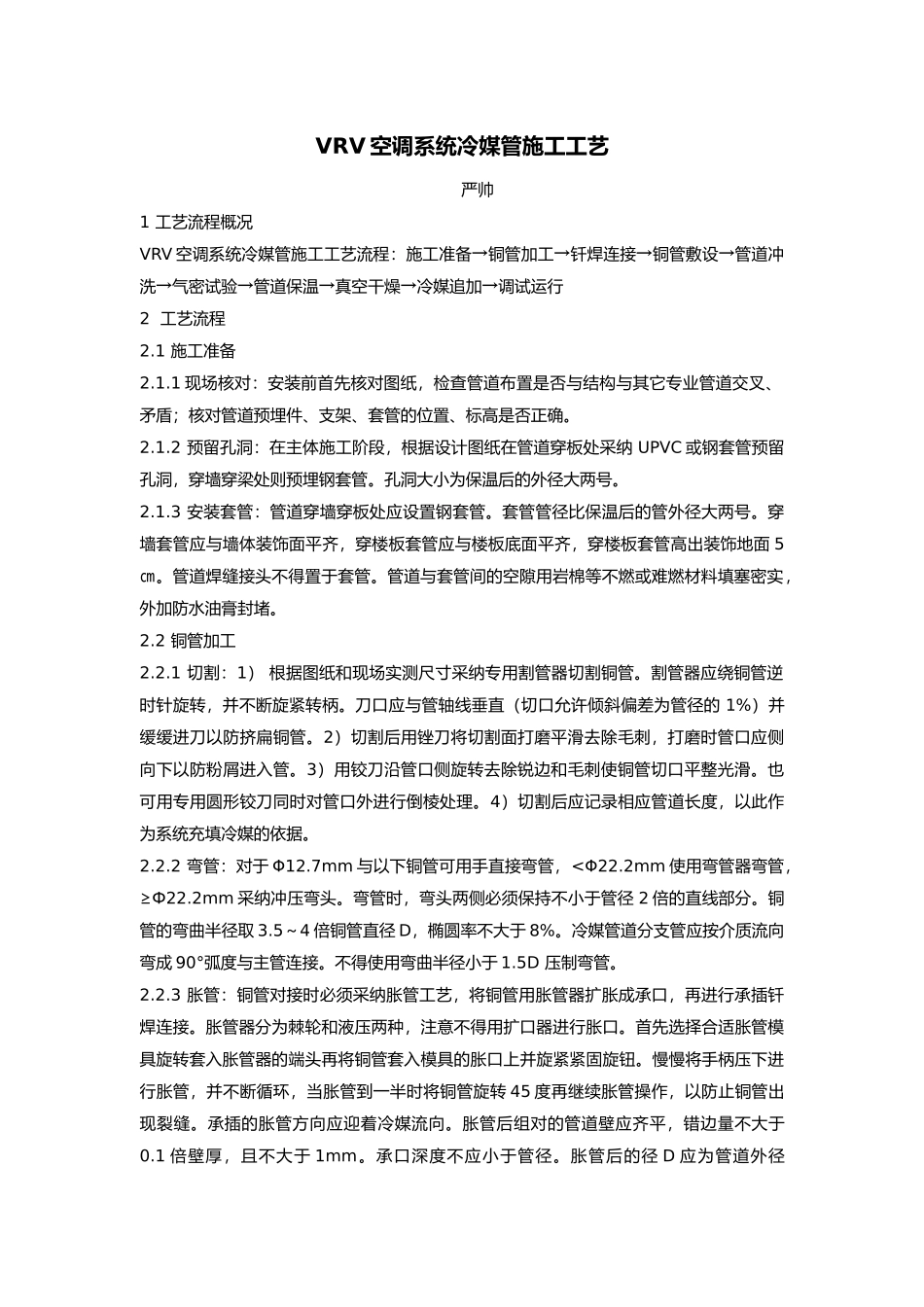

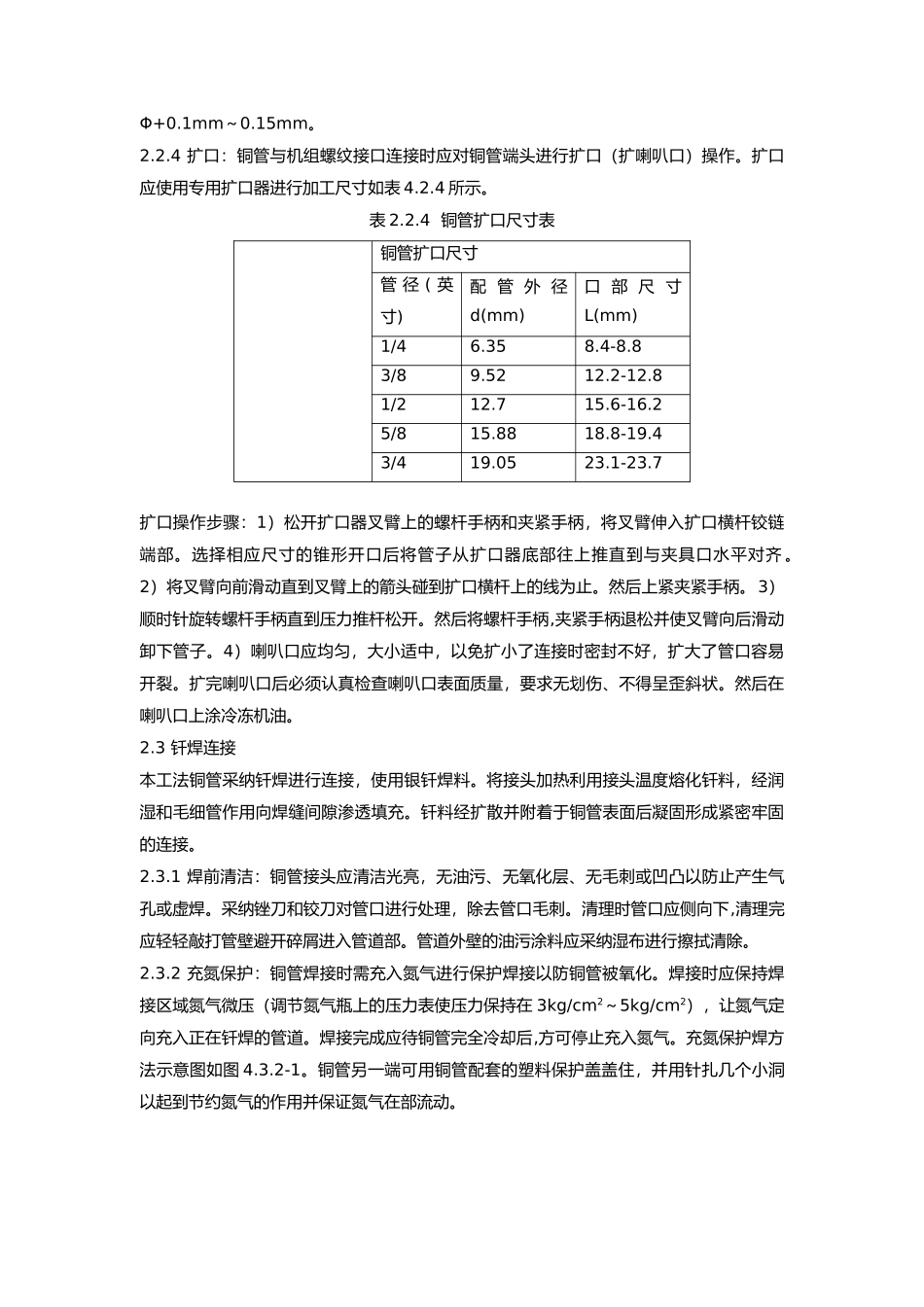

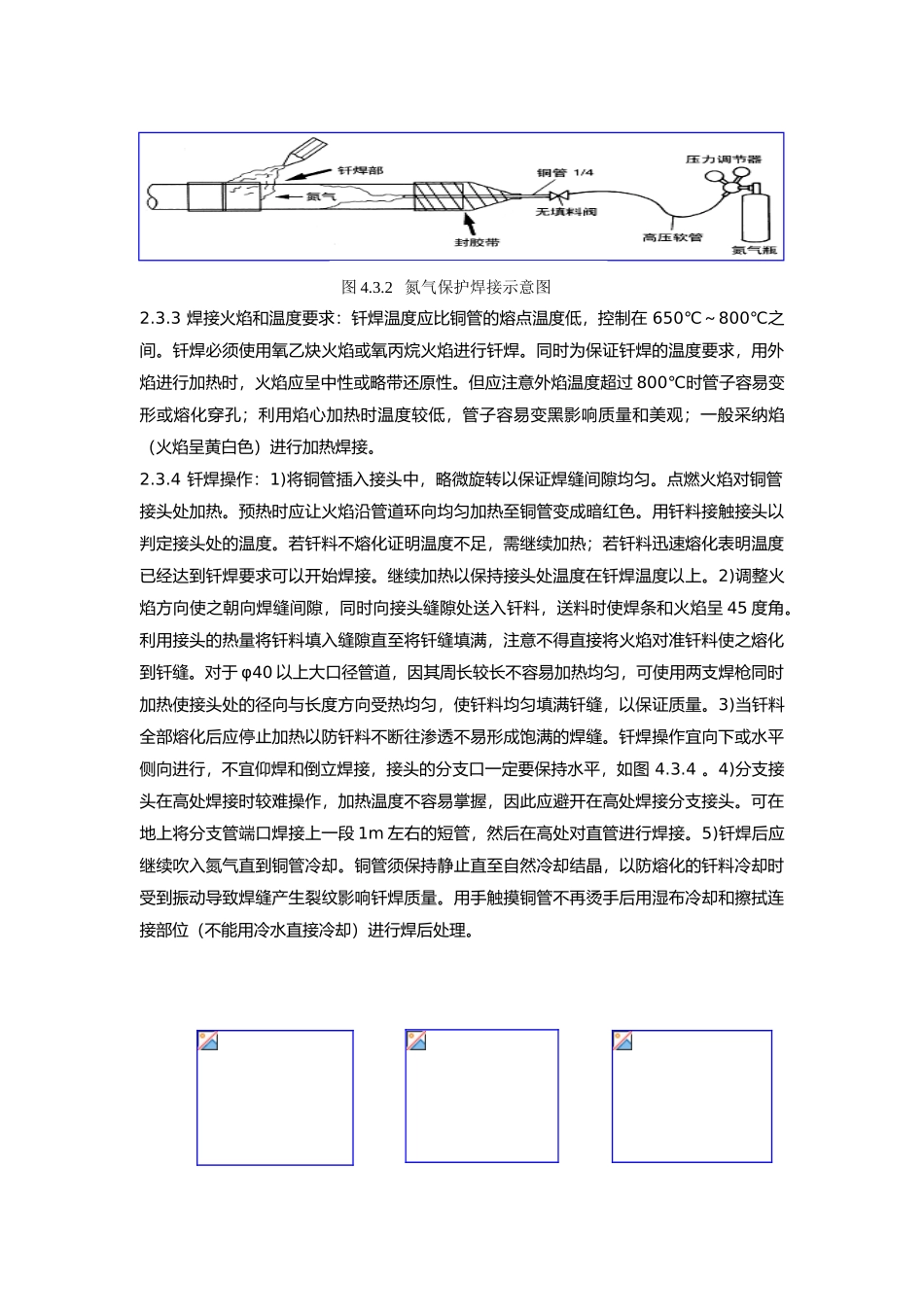

VRV 空调系统冷媒管施工工艺 严帅1 工艺流程概况VRV 空调系统冷媒管施工工艺流程：施工准备→铜管加工→钎焊连接→铜管敷设→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行2 工艺流程2.1 施工准备2.1.1 现场核对：安装前首先核对图纸，检查管道布置是否与结构与其它专业管道交叉、矛盾；核对管道预埋件、支架、套管的位置、标高是否正确。2.1.2 预留孔洞：在主体施工阶段，根据设计图纸在管道穿板处采纳 UPVC 或钢套管预留孔洞，穿墙穿梁处则预埋钢套管。孔洞大小为保温后的外径大两号。2.1.3 安装套管：管道穿墙穿板处应设置钢套管。套管管径比保温后的管外径大两号。穿墙套管应与墙体装饰面平齐，穿楼板套管应与楼板底面平齐，穿楼板套管高出装饰地面 5㎝。管道焊缝接头不得置于套管。管道与套管间的空隙用岩棉等不燃或难燃材料填塞密实，外加防水油膏封堵。2.2 铜管加工2.2.1 切割：1） 根据图纸和现场实测尺寸采纳专用割管器切割铜管。割管器应绕铜管逆时针旋转，并不断旋紧转柄。刀口应与管轴线垂直（切口允许倾斜偏差为管径的 1%）并缓缓进刀以防挤扁铜管。2）切割后用锉刀将切割面打磨平滑去除毛刺，打磨时管口应侧向下以防粉屑进入管。3）用铰刀沿管口侧旋转去除锐边和毛刺使铜管切口平整光滑。也可用专用圆形铰刀同时对管口外进行倒棱处理。4）切割后应记录相应管道长度，以此作为系统充填冷媒的依据。2.2.2 弯管：对于 Φ12.7mm 与以下铜管可用手直接弯管，<Φ22.2mm 使用弯管器弯管，≥Ф22.2mm 采纳冲压弯头。弯管时，弯头两侧必须保持不小于管径 2 倍的直线部分。铜管的弯曲半径取 3.5～4 倍铜管直径 D，椭圆率不大于 8%。冷媒管道分支管应按介质流向弯成 90°弧度与主管连接。不得使用弯曲半径小于 1.5D 压制弯管。2.2.3 胀管：铜管对接时必须采纳胀管工艺，将铜管用胀管器扩胀成承口，再进行承插钎焊连接。胀管器分为棘轮和液压两种，注意不得用扩口器进行胀口。首先选择合适胀管模具旋转套入胀管器的端头再将铜管套入模具的胀口上并旋紧紧固旋钮。慢慢将手柄压下进行胀管，并不断循环，当胀管到一半时将铜管旋转 45 度再继续胀管操作，以防止铜管出现裂缝。承插的胀管方向应迎着冷媒流向。胀管后组对的管道壁应齐平，错边量不大于0.1 倍壁厚，且不大于 1mm。承口深度不应小于管径。胀管后的径 D 应为管道外径Φ+0.1mm～0.15mm。2.2.4 扩口：铜管与机组螺纹接口连接时应对铜...
