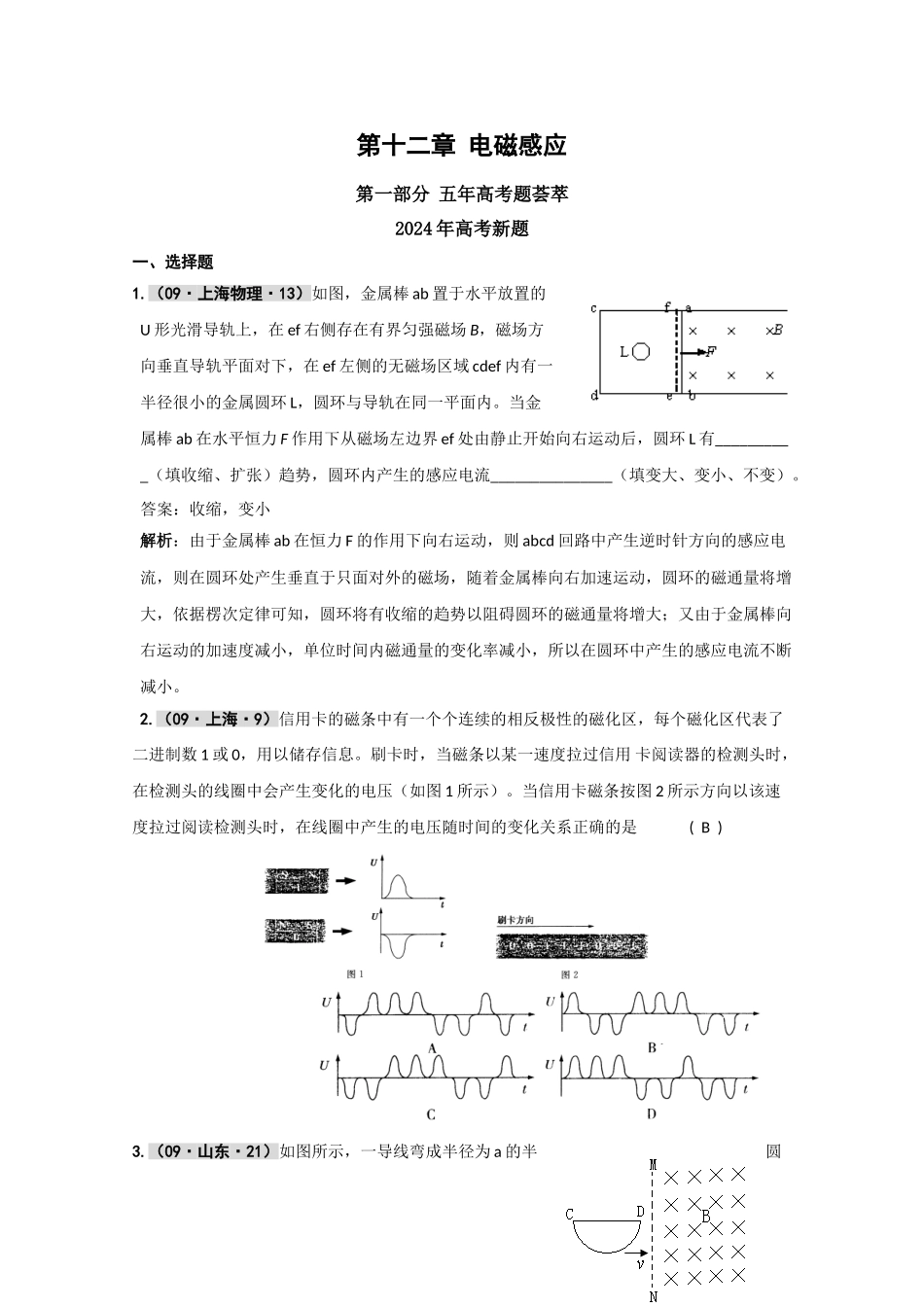

第十二章 电磁感应第一部分 五年高考题荟萃2024 年高考新题一、选择题1.（09·上海物理·13）如图，金属棒 ab 置于水平放置的U 形光滑导轨上，在 ef 右侧存在有界匀强磁场 B，磁场方向垂直导轨平面对下，在 ef 左侧的无磁场区域 cdef 内有一半径很小的金属圆环 L，圆环与导轨在同一平面内。当金属棒 ab 在水平恒力 F 作用下从磁场左边界 ef 处由静止开始向右运动后，圆环 L 有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。答案：收缩，变小解析：由于金属棒 ab 在恒力 F 的作用下向右运动，则 abcd 回路中产生逆时针方向的感应电流，则在圆环处产生垂直于只面对外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环的磁通量将增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。2.（09·上海·9）信用卡的磁条中有一个个连续的相反极性的磁化区，每个磁化区代表了二进制数 1 或 0，用以储存信息。刷卡时，当磁条以某一速度拉过信用 卡阅读器的检测头时，在检测头的线圈中会产生变化的电压（如图 1 所示）。当信用卡磁条按图 2 所示方向以该速度拉过阅读检测头时，在线圈中产生的电压随时间的变化关系正确的是 ( B )3.（09·山东·21）如图所示，一导线弯成半径为 a 的半圆形闭合回路。虚线 MN 右侧有磁感应强度为 B 的匀强磁场。方向垂直于回路所在的平面。回路以速度 v 向右匀速进入磁场，直径 CD 始络与 MN 垂直。从 D 点到达边界开始到 C 点进入磁场为止，下列结论正确的是 （ ACD ）A．感应电流方向不变B．CD 段直线始终不受安培力C．感应电动势最大值 E＝BavD．感应电动势平均值解析：在闭合电路进入磁场的过程中，通过闭合电路的磁通量逐渐增大，根据楞次定律可知感应电流的方向为逆时针方向不变，A 正确。根据左手定则可以推断，受安培力向下，B 不正确。当半圆闭合回路进入磁场一半时，即这时等效长度最大为 a，这时感应电动势最大E=Bav，C 正确。感应电动势平均值D 正确。考点：楞次定律、安培力、感应电动势、左手定则、右手定则提示：感应电动势公式只能来计算平均值，利用感应电动势公式计算时，l应是等效长度，即垂直切割磁感线的长度。4.（09·重庆·20）题 20 图为一种早期发电机原理示意图，...
