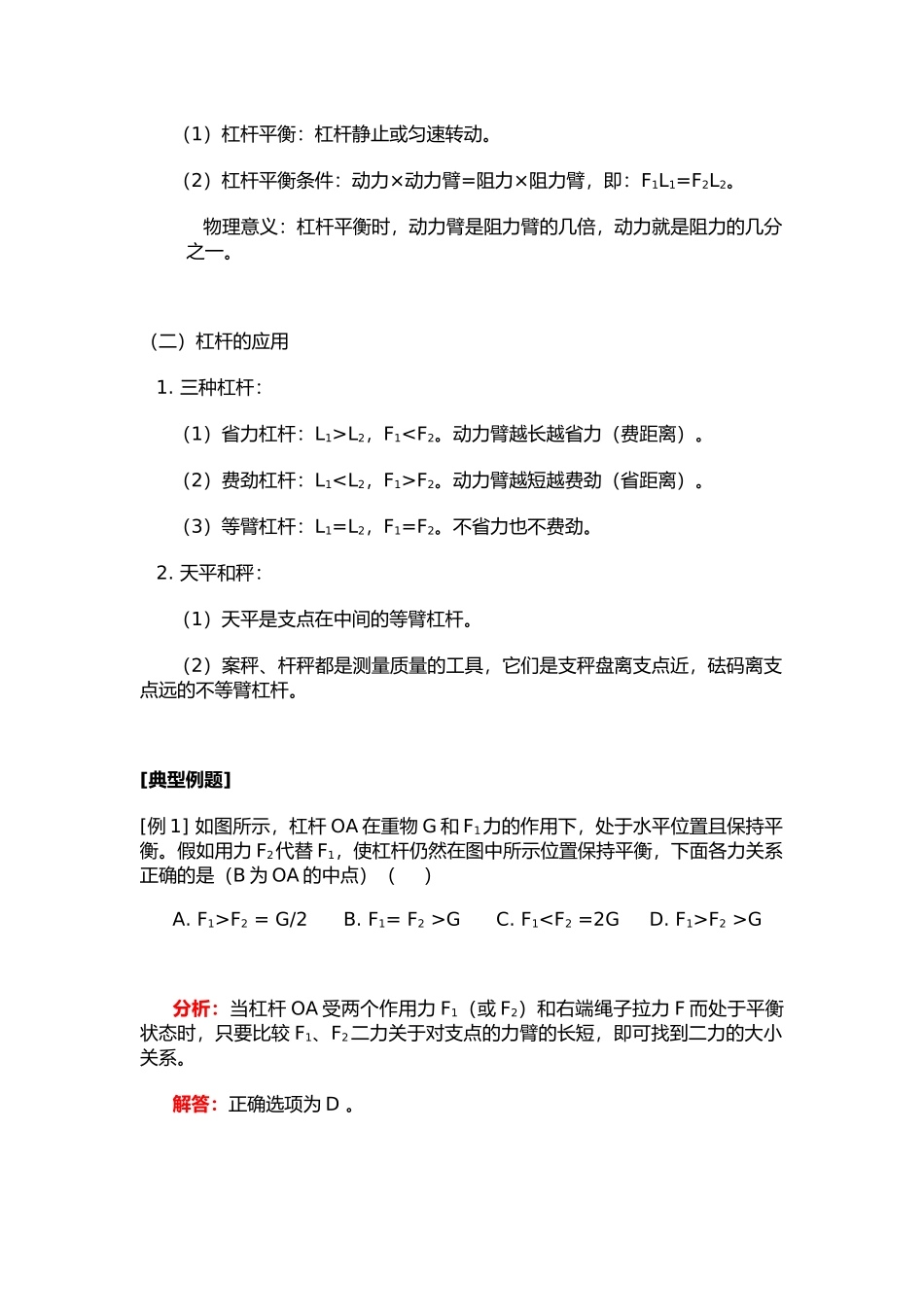

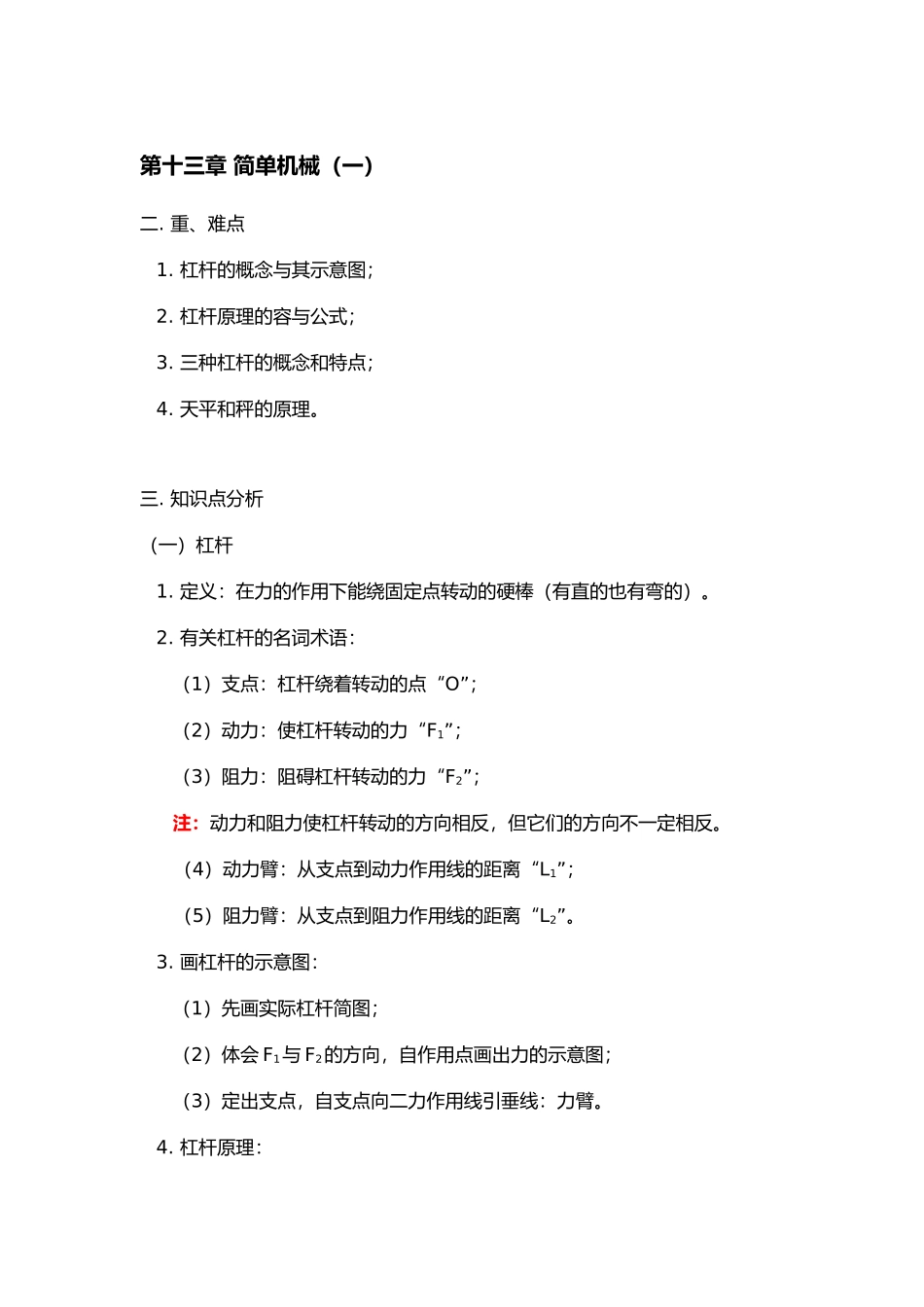

简单机械行业管理分析介绍----------------------- -----------------------日期：第十三章 简单机械（一） 二. 重、难点1. 杠杆的概念与其示意图；2. 杠杆原理的容与公式； 3. 三种杠杆的概念和特点；4. 天平和秤的原理。 三. 知识点分析（一）杠杆1. 定义：在力的作用下能绕固定点转动的硬棒（有直的也有弯的）。2. 有关杠杆的名词术语：（1）支点：杠杆绕着转动的点“O”；（2）动力：使杠杆转动的力“F1”；（3）阻力：阻碍杠杆转动的力“F2”；注：动力和阻力使杠杆转动的方向相反，但它们的方向不一定相反。（4）动力臂：从支点到动力作用线的距离“L1”；（5）阻力臂：从支点到阻力作用线的距离“L2”。3. 画杠杆的示意图：（1）先画实际杠杆简图；（2）体会 F1与 F2的方向，自作用点画出力的示意图；（3）定出支点，自支点向二力作用线引垂线：力臂。4. 杠杆原理：（1）杠杆平衡：杠杆静止或匀速转动。（2）杠杆平衡条件：动力×动力臂=阻力×阻力臂，即：F1L1=F2L2。 物理意义：杠杆平衡时，动力臂是阻力臂的几倍，动力就是阻力的几分之一。 （二）杠杆的应用1. 三种杠杆：（1）省力杠杆：L1>L2，F1F2。动力臂越短越费劲（省距离）。（3）等臂杠杆：L1=L2，F1=F2。不省力也不费劲。2. 天平和秤：（1）天平是支点在中间的等臂杠杆。（2）案秤、杆秤都是测量质量的工具，它们是支秤盘离支点近，砝码离支点远的不等臂杠杆。 [典型例题] [例 1] 如图所示，杠杆 OA 在重物 G 和 F1力的作用下，处于水平位置且保持平衡。假如用力 F2代替 F1，使杠杆仍然在图中所示位置保持平衡，下面各力关系正确的是（B 为 OA 的中点）（ ）A. F1>F2 = G/2 B. F1= F2 >G C. F1F2 >G 分析：当杠杆 OA 受两个作用力 F1（或 F2）和右端绳子拉力 F 而处于平衡状态时，只要比较 F1、F2二力关于对支点的力臂的长短，即可找到二力的大小关系。解答：正确选项为 D 。说明：本题主要考查杠杆平衡条件和力臂概念的理解，正确找出动力、阻力与画出各力的力臂是解决问题的关键。[例 2] 一条扁担长 1.6m，扁担前挂一总重为 250N 的重物，扁担后端挂一个总重为 150N 的重物。要使扁担在水平位置平衡，人担扁担时，肩膀应在离前端 m 处，扁担对人的肩膀的压力是 N（扁担本身重力忽略不计）。分析：将实物扁担抽象为杠杆，再确...
