粉料粒度对皮江法炼镁的影响毕业论文

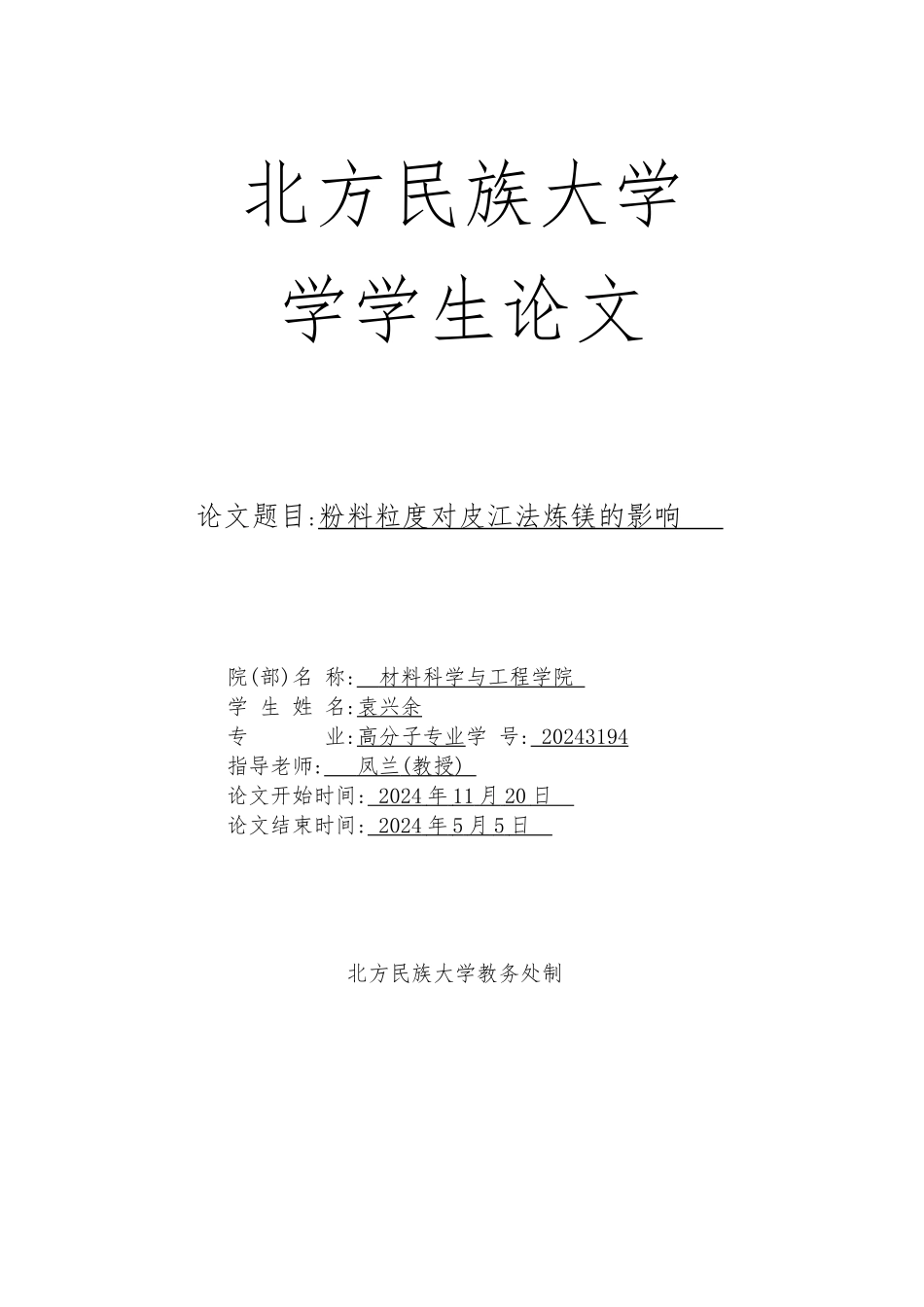

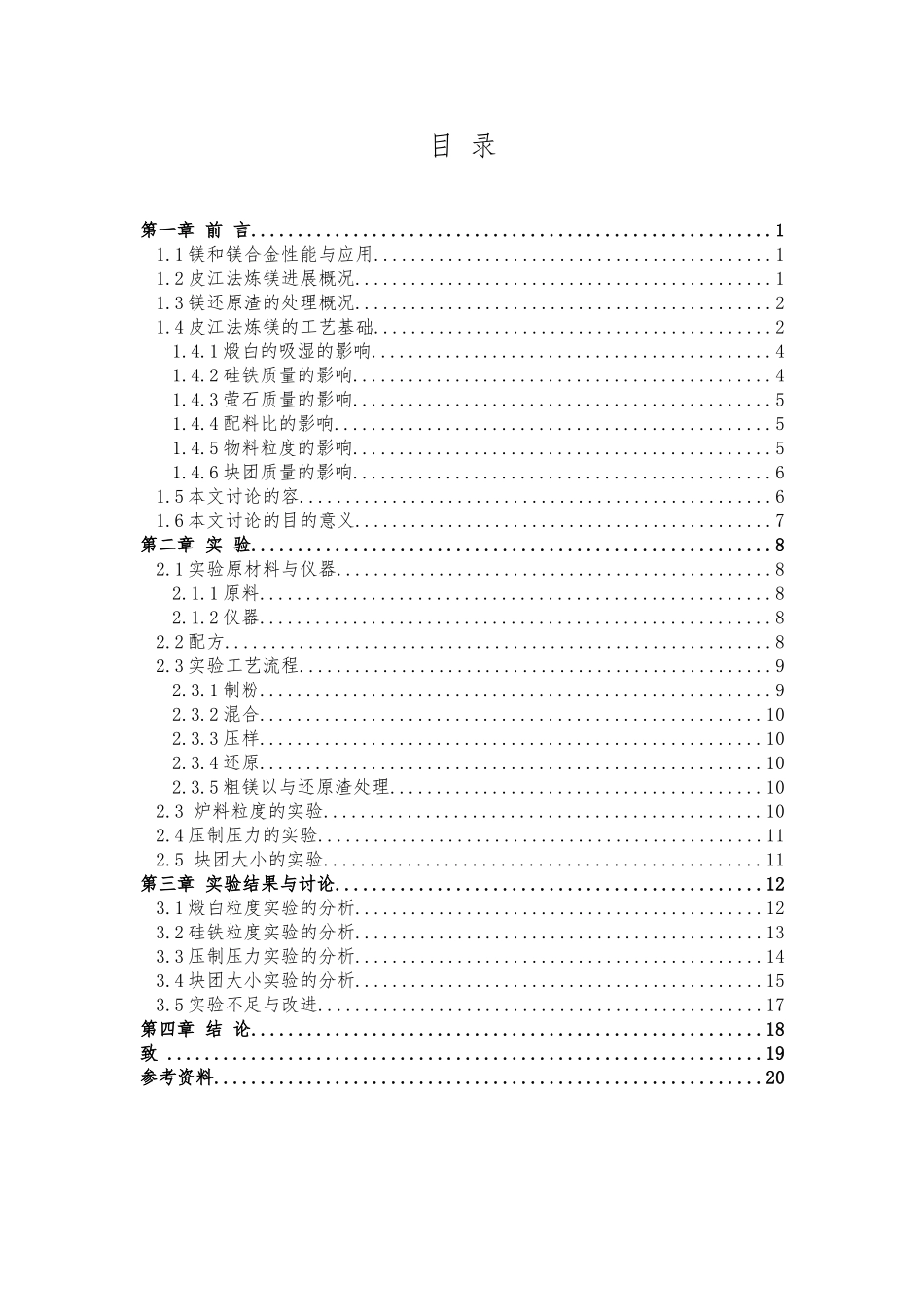

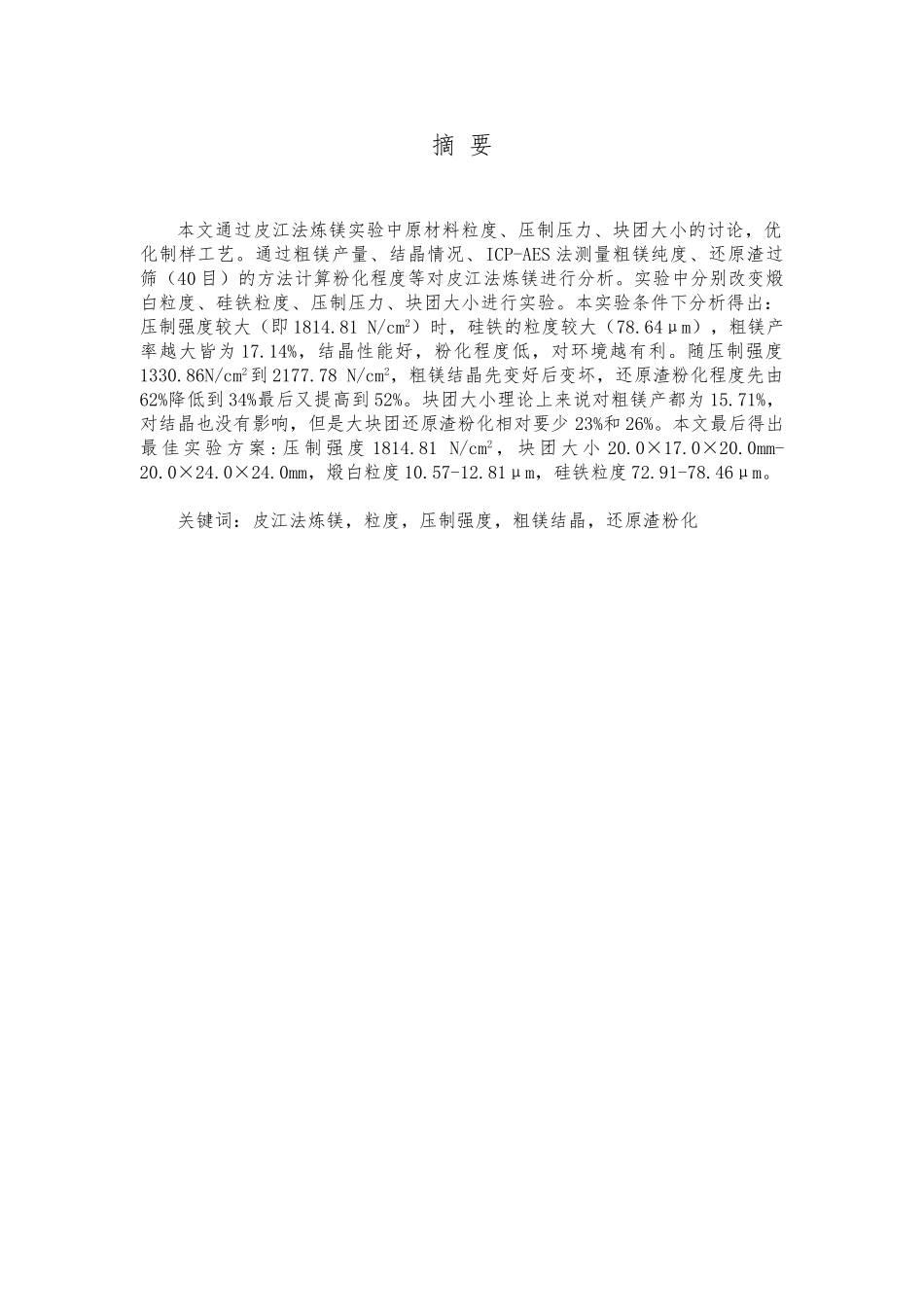

北方民族大学学学生论文论文题目:粉料粒度对皮江法炼镁的影响 院(部)名 称: 材料科学与工程学院 学 生 姓 名:袁兴余专 业:高分子专业学 号: 20243194指导老师: 凤兰 ( 教授 ) 论文开始时间: 2024 年 11 月 20 日 论文结束时间: 2024 年 5 月 5 日 北方民族大学教务处制摘 要本文通过皮江法炼镁实验中原材料粒度、压制压力、块团大小的讨论，优化制样工艺。通过粗镁产量、结晶情况、ICP-AES 法测量粗镁纯度、还原渣过筛（40 目）的方法计算粉化程度等对皮江法炼镁进行分析。实验中分别改变煅白粒度、硅铁粒度、压制压力、块团大小进行实验。本实验条件下分析得出：压制强度较大（即 1814.81 N/cm2）时，硅铁的粒度较大（78.64μm），粗镁产率越大皆为 17.14%，结晶性能好，粉化程度低，对环境越有利。随压制强度1330.86N/cm2到 2177.78 N/cm2，粗镁结晶先变好后变坏，还原渣粉化程度先由62%降低到 34%最后又提高到 52%。块团大小理论上来说对粗镁产都为 15.71%，对结晶也没有影响，但是大块团还原渣粉化相对要少 23%和 26%。本文最后得出最 佳 实 验 方 案 : 压 制 强 度 1814.81 N/cm2 ， 块 团 大 小 20.0×17.0×20.0mm-20.0×24.0×24.0mm，煅白粒度 10.57-12.81μm，硅铁粒度 72.91-78.46μm。关键词：皮江法炼镁，粒度，压制强度，粗镁结晶，还原渣粉化目 录第一章 前 言........................................................11.1 镁和镁合金性能与应用...........................................11.2 皮江法炼镁进展概况.............................................11.3 镁还原渣的处理概况.............................................21.4 皮江法炼镁的工艺基础...........................................21.4.1 煅白的吸湿的影响...........................................41.4.2 硅铁质量的影响.............................................41.4.3 萤石质量的影响.............................................51.4.4 配料比的影响...............................................51.4.5 物料粒度的影响.............................................51.4.6 块团质量的影响.............................................61.5 本文讨论的容...................................................61.6 本文讨论的目的意义...............
