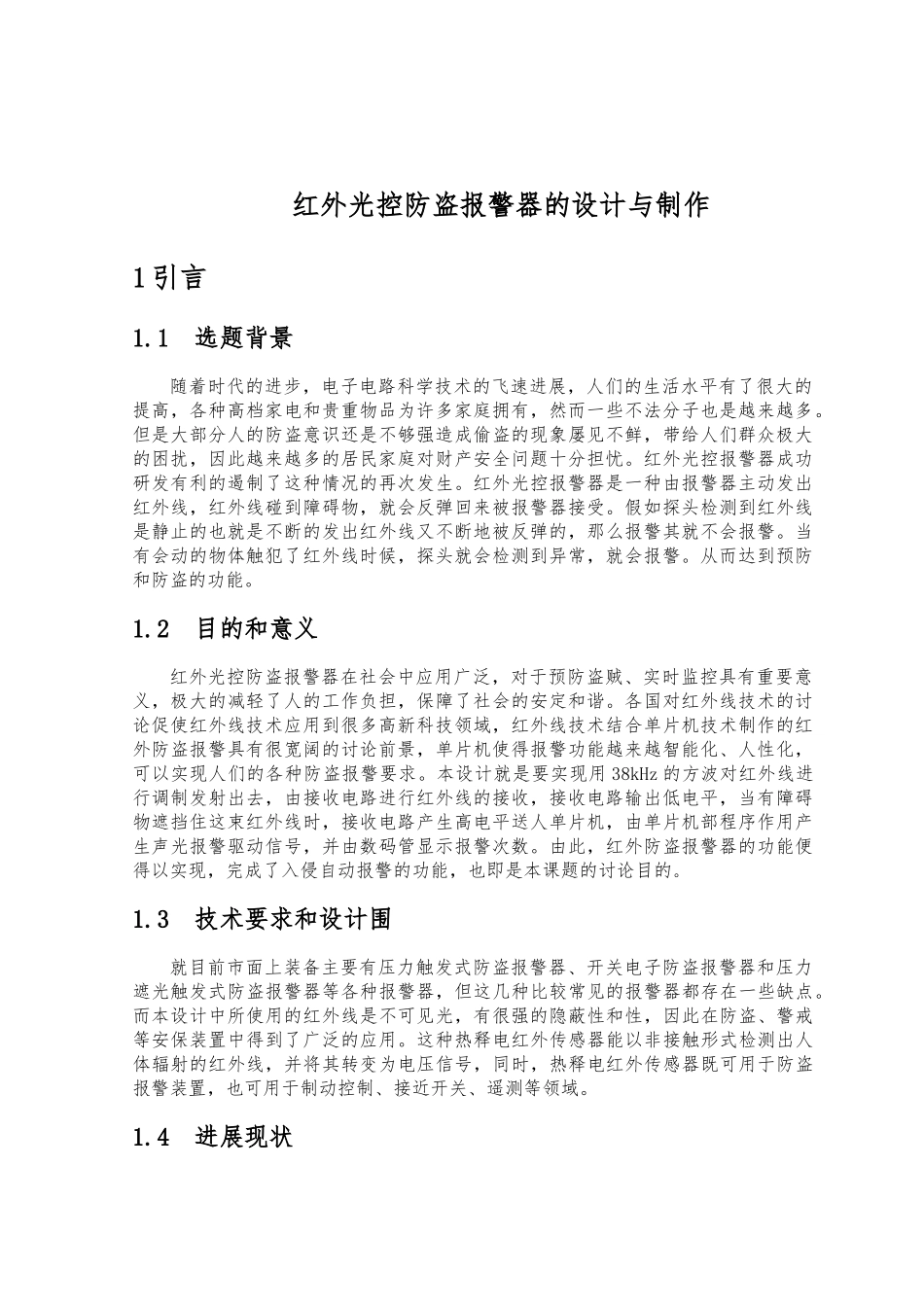

红外光控防盗警报器的设计毕业论文

红外光控防盗报警器的设计与制作1 引言1.1 选题背景随着时代的进步，电子电路科学技术的飞速进展，人们的生活水平有了很大的提高，各种高档家电和贵重物品为许多家庭拥有，然而一些不法分子也是越来越多。但是大部分人的防盗意识还是不够强造成偷盗的现象屡见不鲜，带给人们群众极大的困扰，因此越来越多的居民家庭对财产安全问题十分担忧。红外光控报警器成功研发有利的遏制了这种情况的再次发生。红外光控报警器是一种由报警器主动发出红外线，红外线碰到障碍物，就会反弹回来被报警器接受。假如探头检测到红外线是静止的也就是不断的发出红外线又不断地被反弹的，那么报警其就不会报警。当有会动的物体触犯了红外线时候，探头就会检测到异常，就会报警。从而达到预防和防盗的功能。1.2 目的和意义红外光控防盗报警器在社会中应用广泛，对于预防盗贼、实时监控具有重要意义，极大的减轻了人的工作负担，保障了社会的安定和谐。各国对红外线技术的讨论促使红外线技术应用到很多高新科技领域，红外线技术结合单片机技术制作的红外防盗报警具有很宽阔的讨论前景，单片机使得报警功能越来越智能化、人性化，可以实现人们的各种防盗报警要求。本设计就是要实现用 38kHz 的方波对红外线进行调制发射出去，由接收电路进行红外线的接收，接收电路输出低电平，当有障碍物遮挡住这束红外线时，接收电路产生高电平送人单片机，由单片机部程序作用产生声光报警驱动信号，并由数码管显示报警次数。由此，红外防盗报警器的功能便得以实现，完成了入侵自动报警的功能，也即是本课题的讨论目的。1.3 技术要求和设计围就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点。而本设计中所使用的红外线是不可见光，有很强的隐蔽性和性，因此在防盗、警戒等安保装置中得到了广泛的应用。这种热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号，同时，热释电红外传感器既可用于防盗报警装置，也可用于制动控制、接近开关、遥测等领域。1.4 进展现状 就国现状而言，报警器的普与使用还是相对比较少，而且主要应用在工业测量与控制上，中国最大的报警器公司一年也只达到产值 55000 只。而在美国等国外，很多报警器厂商的年产值都达到了几十万只乃至几百万只。在应用领域上，其在报警器的应用也是非常广泛的，电力、化工、石油化工、汽...
