红外防盗警报器毕业设计说明

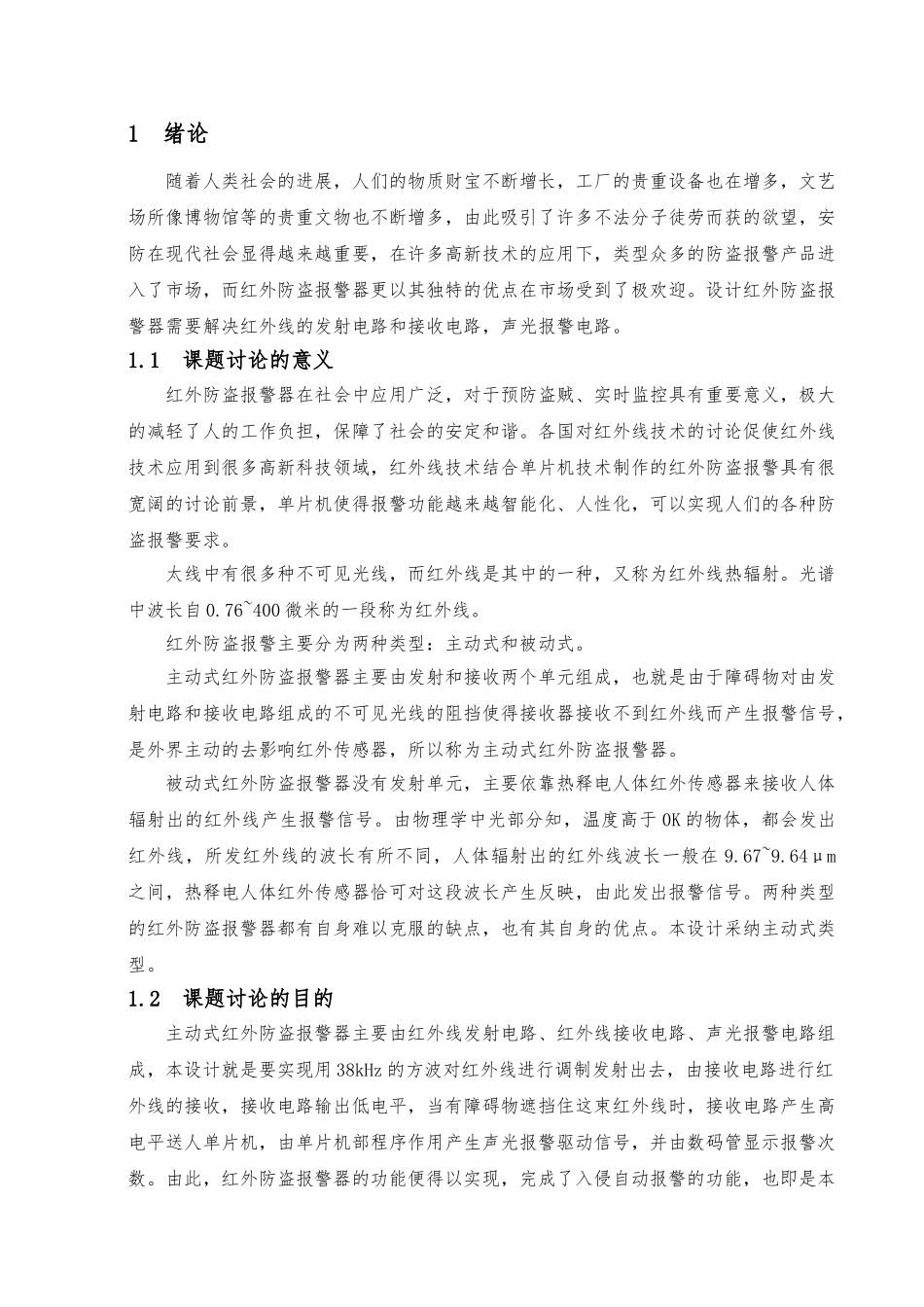

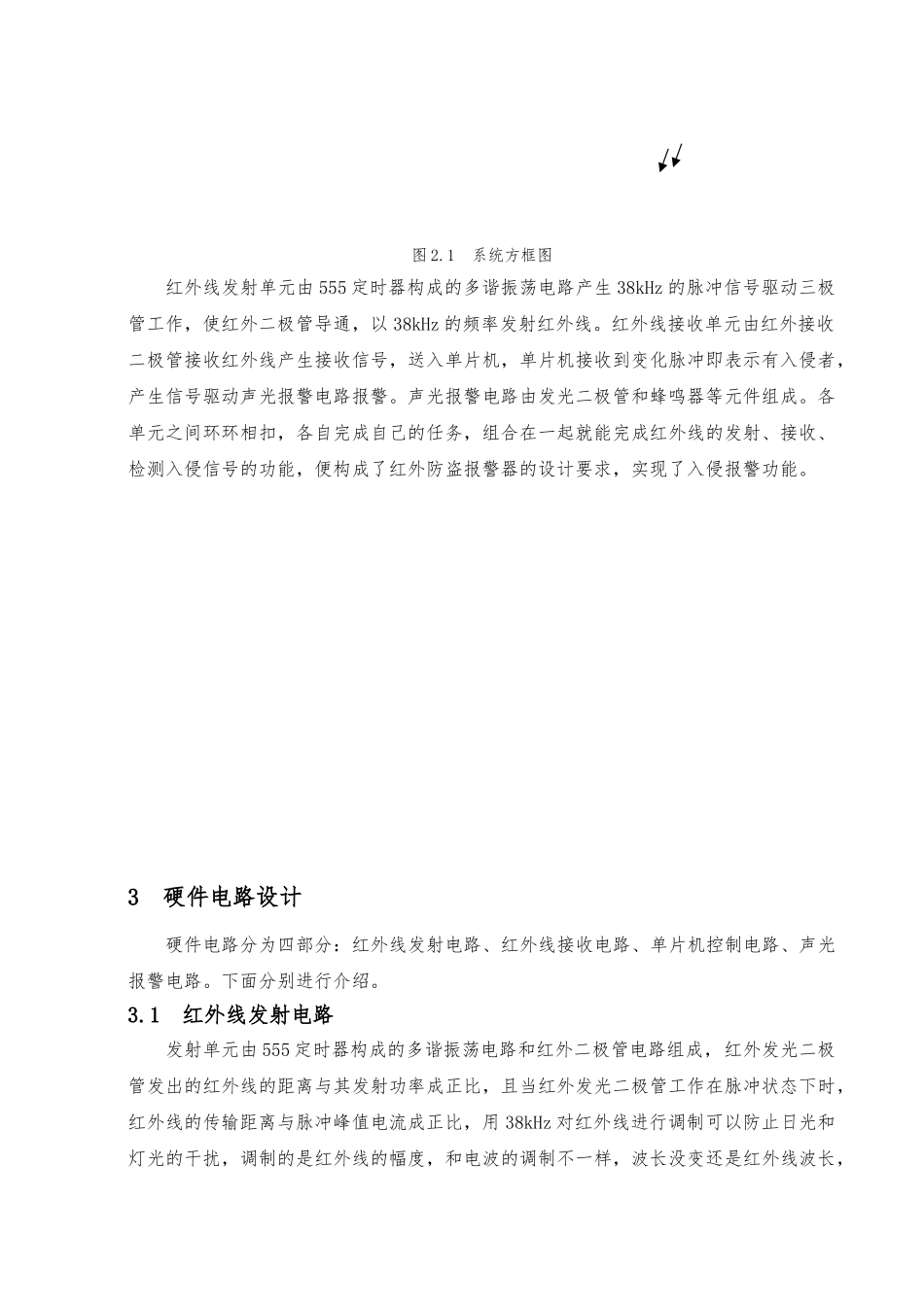

1 绪论随着人类社会的进展，人们的物质财宝不断增长，工厂的贵重设备也在增多，文艺场所像博物馆等的贵重文物也不断增多，由此吸引了许多不法分子徒劳而获的欲望，安防在现代社会显得越来越重要，在许多高新技术的应用下，类型众多的防盗报警产品进入了市场，而红外防盗报警器更以其独特的优点在市场受到了极欢迎。设计红外防盗报警器需要解决红外线的发射电路和接收电路，声光报警电路。1.1 课题讨论的意义红外防盗报警器在社会中应用广泛，对于预防盗贼、实时监控具有重要意义，极大的减轻了人的工作负担，保障了社会的安定和谐。各国对红外线技术的讨论促使红外线技术应用到很多高新科技领域，红外线技术结合单片机技术制作的红外防盗报警具有很宽阔的讨论前景，单片机使得报警功能越来越智能化、人性化，可以实现人们的各种防盗报警要求。太线中有很多种不可见光线，而红外线是其中的一种，又称为红外线热辐射。光谱中波长自 0.76~400 微米的一段称为红外线。红外防盗报警主要分为两种类型：主动式和被动式。主动式红外防盗报警器主要由发射和接收两个单元组成，也就是由于障碍物对由发射电路和接收电路组成的不可见光线的阻挡使得接收器接收不到红外线而产生报警信号，是外界主动的去影响红外传感器，所以称为主动式红外防盗报警器。被动式红外防盗报警器没有发射单元，主要依靠热释电人体红外传感器来接收人体辐射出的红外线产生报警信号。由物理学中光部分知，温度高于 0K 的物体，都会发出红外线，所发红外线的波长有所不同，人体辐射出的红外线波长一般在 9.67~9.64μm之间，热释电人体红外传感器恰可对这段波长产生反映，由此发出报警信号。两种类型的红外防盗报警器都有自身难以克服的缺点，也有其自身的优点。本设计采纳主动式类型。1.2 课题讨论的目的主动式红外防盗报警器主要由红外线发射电路、红外线接收电路、声光报警电路组成，本设计就是要实现用 38kHz 的方波对红外线进行调制发射出去，由接收电路进行红外线的接收，接收电路输出低电平，当有障碍物遮挡住这束红外线时，接收电路产生高电平送人单片机，由单片机部程序作用产生声光报警驱动信号，并由数码管显示报警次数。由此，红外防盗报警器的功能便得以实现，完成了入侵自动报警的功能，也即是本课题的讨论目的。2总体方案系统原理框图如图 2.1 所示。单片机声 光报 警电 路红外线接收单元红外线发射单元显 示报 警次 数图 2.1 系统方框图红外线发射单...
