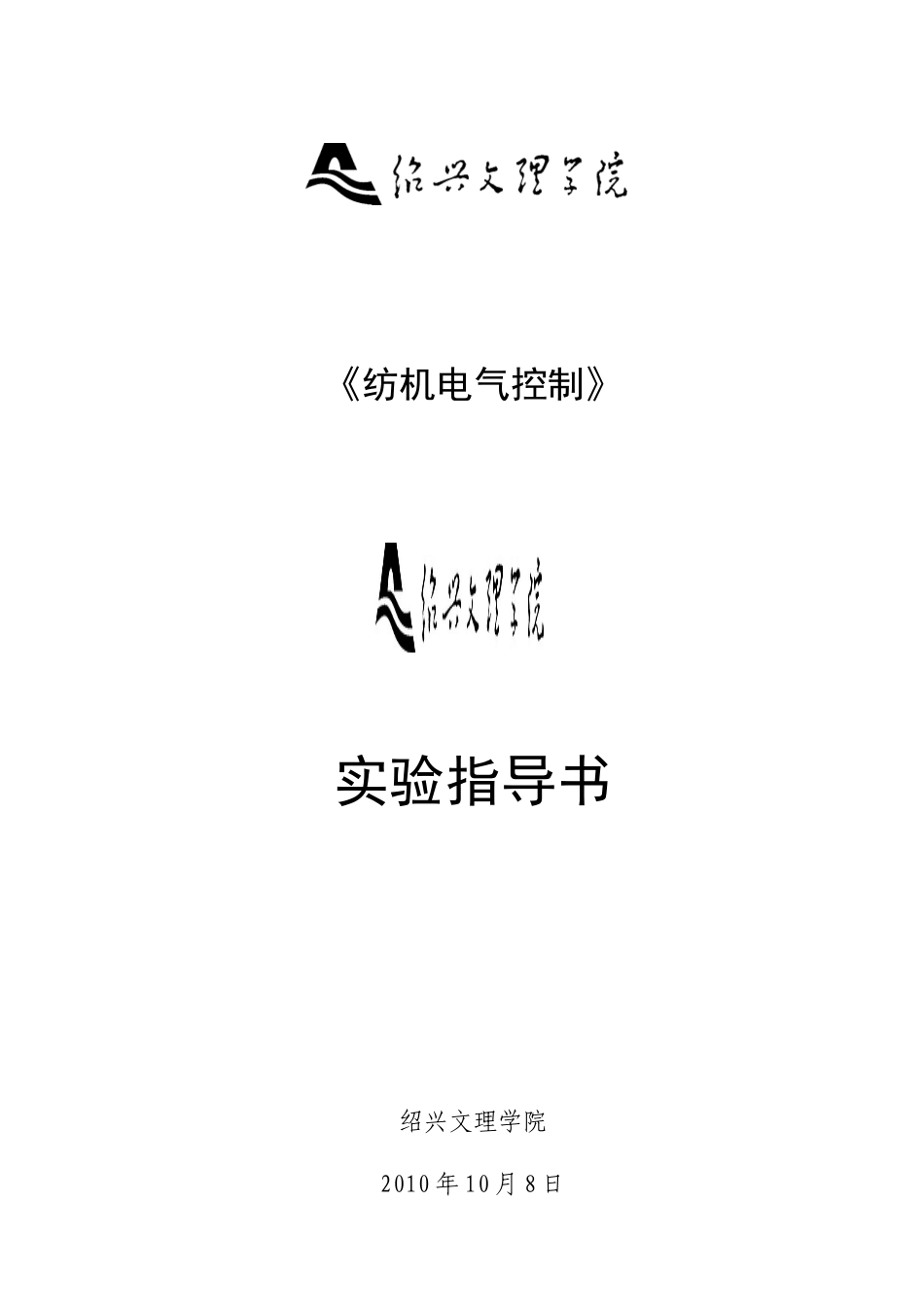

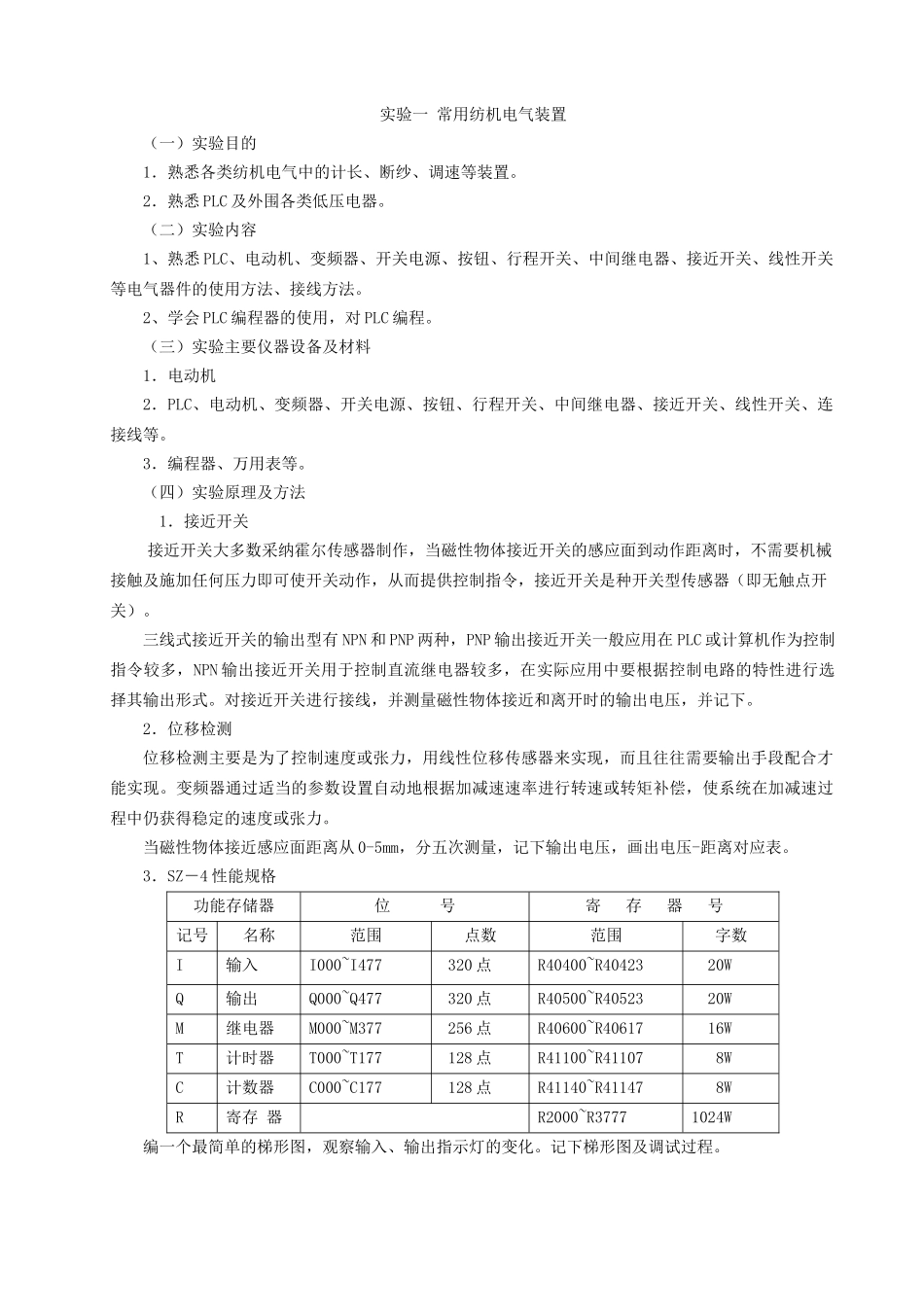

《纺机电气控制》实验指导书绍兴文理学院2010 年 10 月 8 日 实验一 常用纺机电气装置（一）实验目的1．熟悉各类纺机电气中的计长、断纱、调速等装置。2．熟悉 PLC 及外围各类低压电器。（二）实验内容1、熟悉 PLC、电动机、变频器、开关电源、按钮、行程开关、中间继电器、接近开关、线性开关等电气器件的使用方法、接线方法。2、学会 PLC 编程器的使用，对 PLC 编程。（三）实验主要仪器设备及材料1．电动机2．PLC、电动机、变频器、开关电源、按钮、行程开关、中间继电器、接近开关、线性开关、连接线等。3．编程器、万用表等。（四）实验原理及方法1．接近开关接近开关大多数采纳霍尔传感器制作，当磁性物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而提供控制指令，接近开关是种开关型传感器（即无触点开关）。三线式接近开关的输出型有 NPN 和 PNP 两种，PNP 输出接近开关一般应用在 PLC 或计算机作为控制指令较多，NPN 输出接近开关用于控制直流继电器较多，在实际应用中要根据控制电路的特性进行选择其输出形式。对接近开关进行接线，并测量磁性物体接近和离开时的输出电压，并记下。 2．位移检测位移检测主要是为了控制速度或张力，用线性位移传感器来实现，而且往往需要输出手段配合才能实现。变频器通过适当的参数设置自动地根据加减速速率进行转速或转矩补偿，使系统在加减速过程中仍获得稳定的速度或张力。当磁性物体接近感应面距离从 0-5mm，分五次测量，记下输出电压，画出电压-距离对应表。3．SZ－4 性能规格功能存储器位 号寄 存 器 号记号名称范围点数范围字数I输入I000~I477 320 点R40400~R40423 20WQ输出Q000~Q477 320 点R40500~R40523 20WM继电器M000~M377 256 点R40600~R40617 16WT计时器T000~T177 128 点R41100~R41107 8WC计数器C000~C177 128 点R41140~R41147 8WR寄存 器R2000~R37771024W编一个最简单的梯形图，观察输入、输出指示灯的变化。记下梯形图及调试过程。4．操作面板的说明种类下档键名称和功能上档键名称和功能操作键CLR输入、显示、错误的清除CLR←SHFT选择上档键（锁定）SHFT解除上档键选择↓显示以后内容↓←↑显示以前内容↑←→空格、光标移动→←←退格、光标移动←←SRCH检索指令SH REF根据操作数检索DEL删除指令OFF强制 OFF、参数 OFF 设定INS插入指令ON强制 ON、参数 ON 设定ENT执行ENT←MENU指定菜单方式...
