线路工程杆塔组立工程作业现场指导书

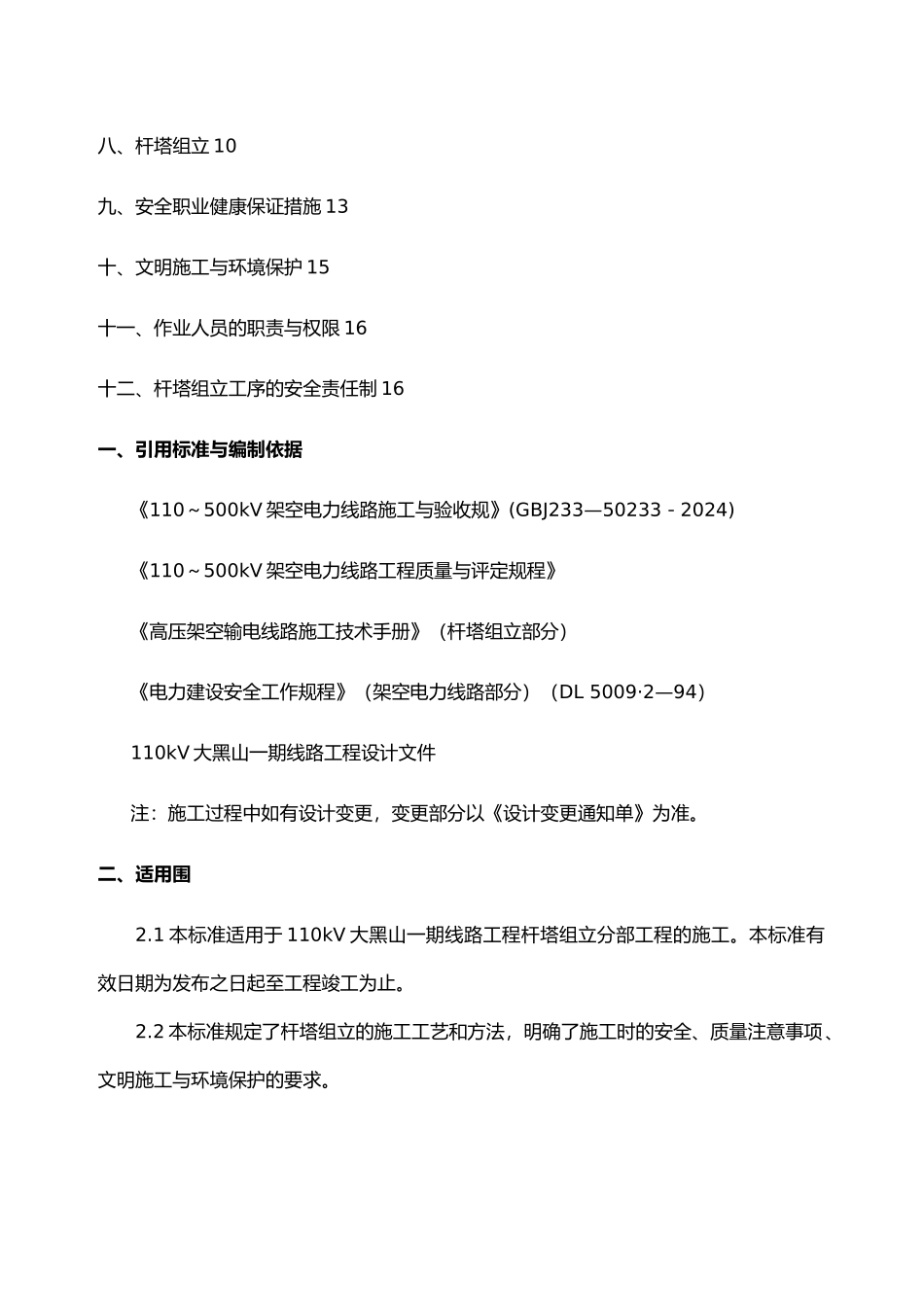

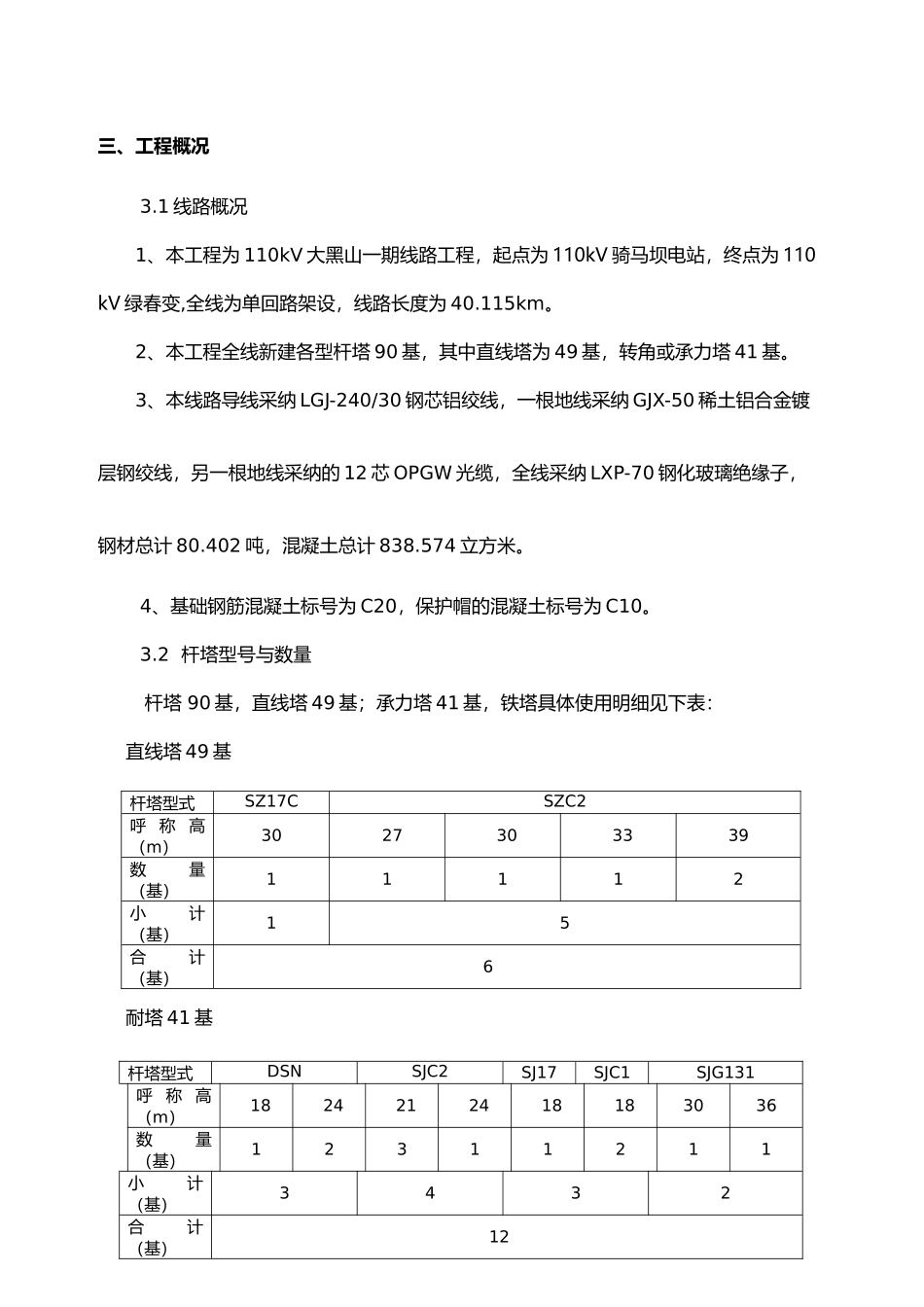

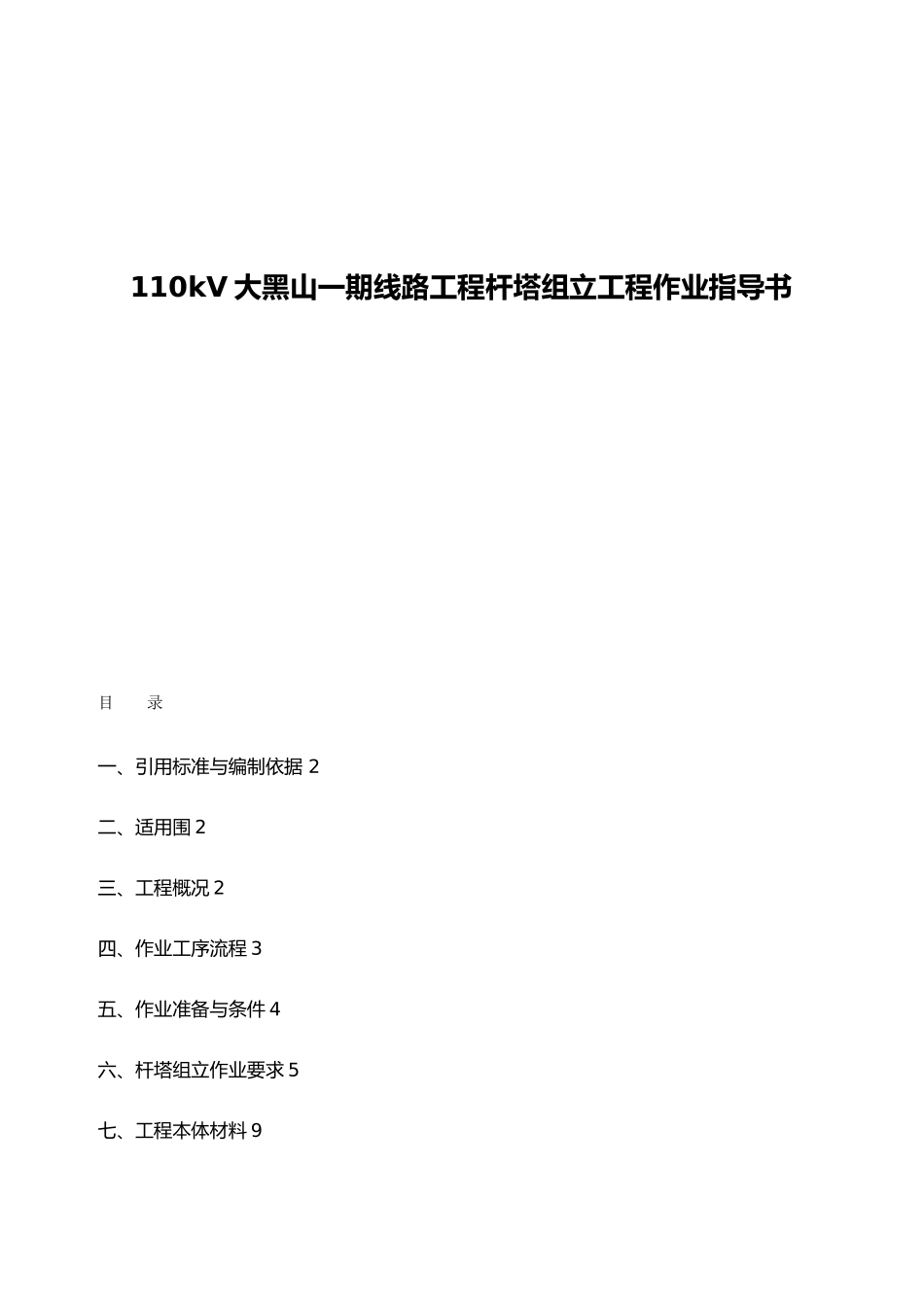

110kV 大黑山一期线路工程杆塔组立工程作业指导书目 录一、引用标准与编制依据 2二、适用围 2三、工程概况 2四、作业工序流程 3五、作业准备与条件 4六、杆塔组立作业要求 5七、工程本体材料 9八、杆塔组立 10九、安全职业健康保证措施 13十、文明施工与环境保护 15十一、作业人员的职责与权限 16十二、杆塔组立工序的安全责任制 16一、引用标准与编制依据《110～500kV 架空电力线路施工与验收规》(GBJ233—50233－2024)《110～500kV 架空电力线路工程质量与评定规程》《高压架空输电线路施工技术手册》（杆塔组立部分）《电力建设安全工作规程》（架空电力线路部分）（DL 5009·2—94）110kV 大黑山一期线路工程设计文件注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准。二、适用围2.1 本标准适用于 110kV 大黑山一期线路工程杆塔组立分部工程的施工。本标准有效日期为发布之日起至工程竣工为止。2.2 本标准规定了杆塔组立的施工工艺和方法，明确了施工时的安全、质量注意事项、文明施工与环境保护的要求。三、工程概况3.1 线路概况1、本工程为 110kV 大黑山一期线路工程，起点为 110kV 骑马坝电站，终点为 110kV 绿春变,全线为单回路架设，线路长度为 40.115km。2、本工程全线新建各型杆塔 90 基，其中直线塔为 49 基，转角或承力塔 41 基。3、本线路导线采纳 LGJ-240/30 钢芯铝绞线，一根地线采纳 GJX-50 稀土铝合金镀层钢绞线，另一根地线采纳的 12 芯 OPGW 光缆，全线采纳 LXP-70 钢化玻璃绝缘子，钢材总计 80.402 吨，混凝土总计 838.574 立方米。4、基础钢筋混凝土标号为 C20，保护帽的混凝土标号为 C10。3.2 杆塔型号与数量杆塔 90 基，直线塔 49 基；承力塔 41 基，铁塔具体使用明细见下表：直线塔 49 基耐塔 41 基杆塔型式SZ17CSZC2呼称高（m）3027303339数量（基）11112小计（基）15合计（基）6杆塔型式DSNSJC2SJ17SJC1SJG131呼称高（m）1824212418183036数量（基）12311211小计（基）3432合计（基）12耐钢管塔总计 4 基四、作业工序流程施工过程即是质量形成过程，项目部将根据质保体系的程控要求，对施工过程进行监督与控制，并填写机械运输安全工作票、分解立塔安全工作票，确保质量形成过程可追溯。在本工程施工过程中，由施工队技术员配合现场监理工程师，对施工过程实施有效的监督、检查和控制，实现对施工质量形成的全过程受控和在控，确保本...
