终于把建筑施工现场三级配电二级漏保说清楚了VIP专享

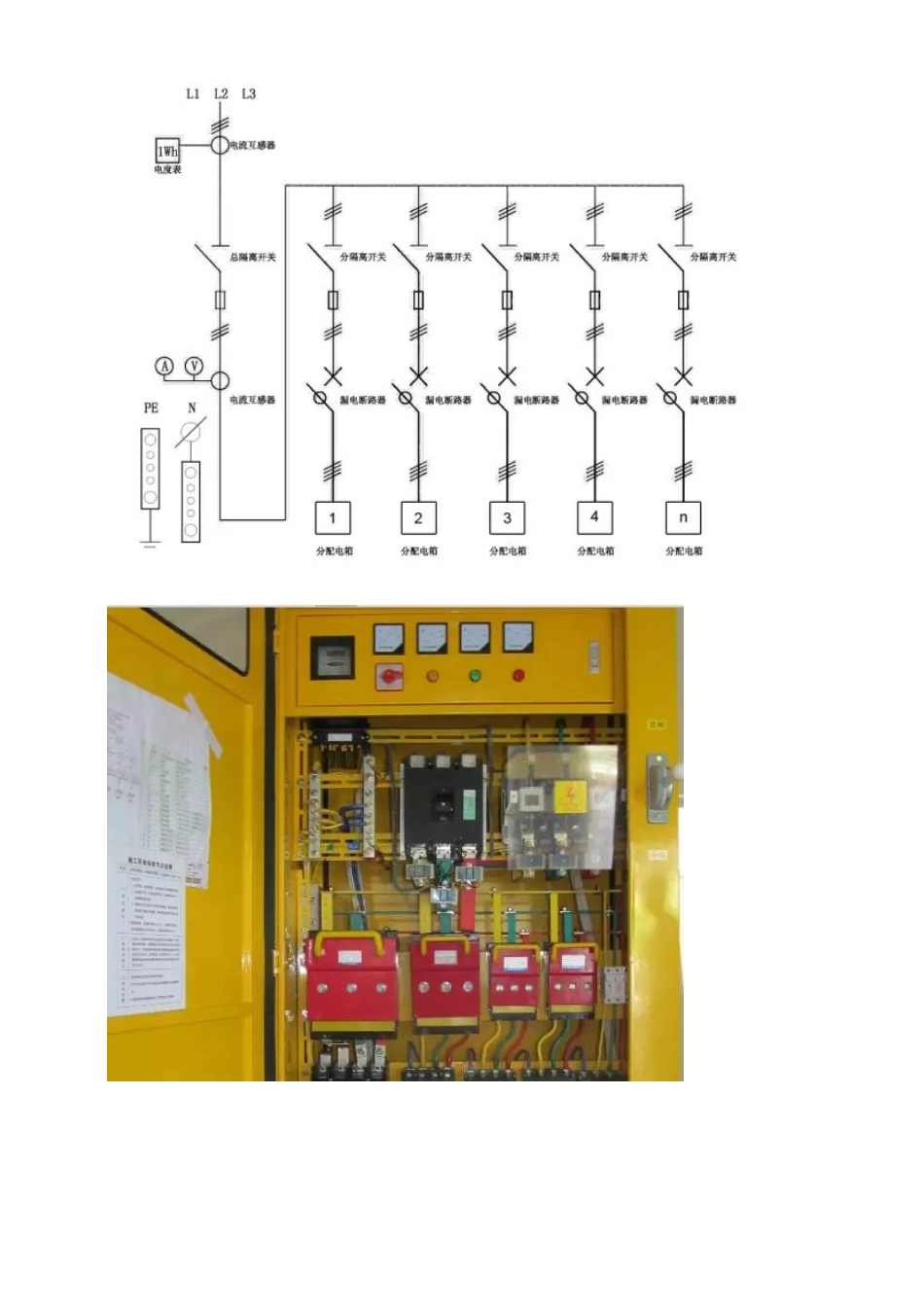

终于把施工现场三级配电二级漏保说清楚了★ 施工现场配电系统应采纳三级配电、二级漏电保护系统；★ 用电设备必须有各自专用的开关箱；★ 漏电保护器参数应匹配并灵敏可靠；★ 总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规要求；三级配电、二级漏电保护系统参考图例★ 箱体结构、箱电器设置与使用应符合规要求。★ 配电箱、开关箱电器可靠、完好，进出线整齐。设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（JGJ46－2024 第 8.1.2 条）2、开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于 0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采纳防溅型产品，其额定漏电动作电流不应大于 15mA，额定漏电动作时间不应大于 0.1s。（JGJ46－2024 第 8.2.10 条）3、总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于 0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于 30mA•s。（JGJ46－20248.2.11）★ 箱体结构、箱电器设置与使用应符合规要求。★ 配电箱、开关箱电器可靠、完好，进出线整齐。开关箱示意图 设置要求：1、配电箱、开关箱应采纳冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 1.2～2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于 1.5mm，箱体表面应做防腐处理。（JGJ46－2024 第 8.1.7 条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采纳橡皮护套绝缘电缆，不得有接头（JGJ46－2024 第 8.1.16 条）3、配电箱、开关箱外形结构应能防雨、防尘。（JGJ46－2024 第 8.1.17 条）4、配电箱、开关箱的电器必须可靠、完好，严禁使用破损不合格的电器。（ JGJ46－2024 第 8.2.1 条）5、总配电箱的电器具备电源隔离，正常接通与分断电路，以与短路、过载、漏电保护功能。（JGJ46－2024 第 8.2.2 条）6、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以与总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器同时具备短路过载漏电保护...
