给排水安装基础知识VIP专享

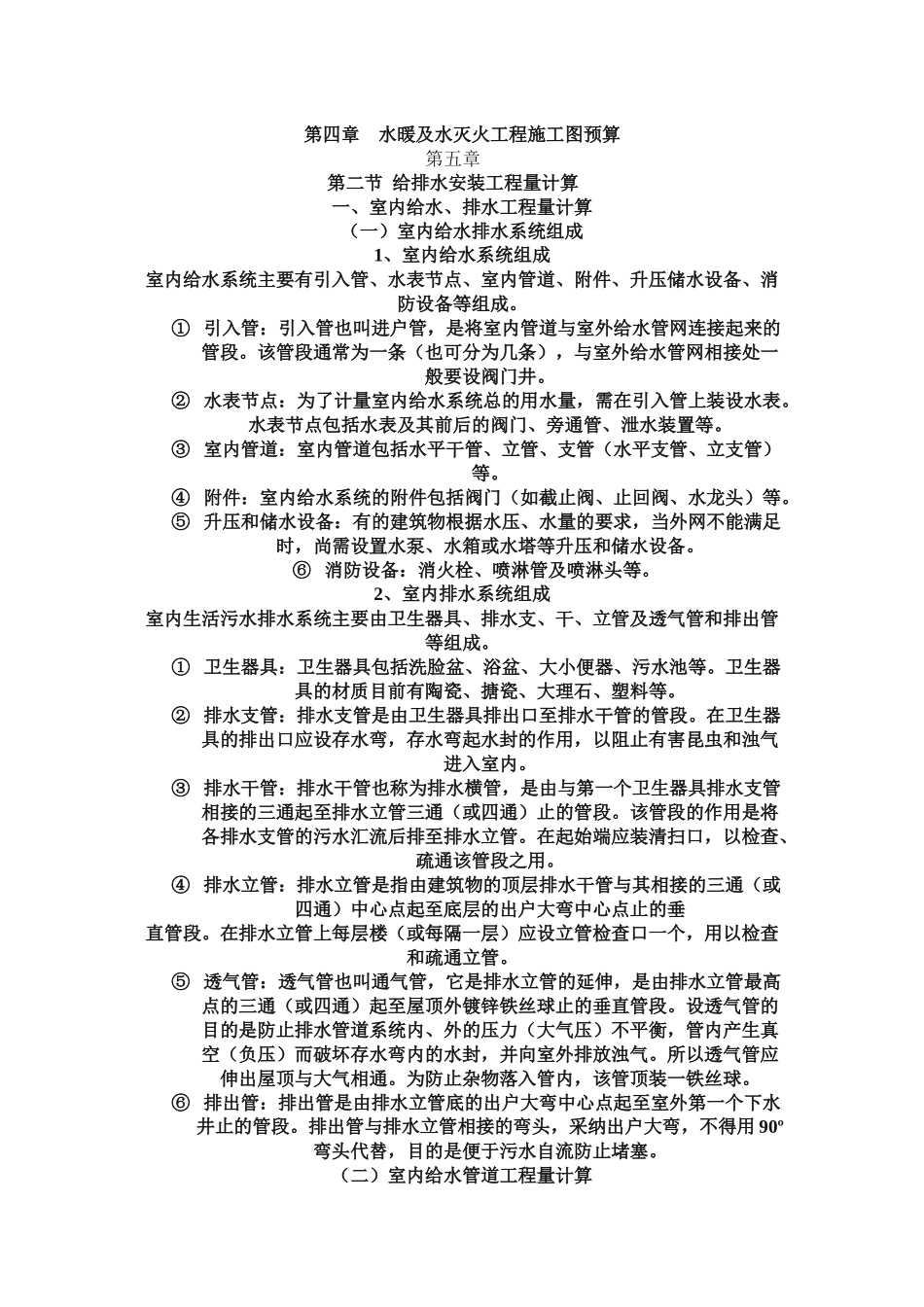

第四章水暖及水灭火工程施工图预算第五章第二节 给排水安装工程量计算 一、室内给水、排水工程量计算（一）室内给水排水系统组成1、室内给水系统组成室内给水系统主要有引入管、水表节点、室内管道、附件、升压储水设备、消防设备等组成。① 引入管：引入管也叫进户管，是将室内管道与室外给水管网连接起来的管段。该管段通常为一条（也可分为几条），与室外给水管网相接处一般要设阀门井。② 水表节点：为了计量室内给水系统总的用水量，需在引入管上装设水表。水表节点包括水表及其前后的阀门、旁通管、泄水装置等。③ 室内管道：室内管道包括水平干管、立管、支管（水平支管、立支管）等。④ 附件：室内给水系统的附件包括阀门（如截止阀、止回阀、水龙头）等。⑤ 升压和储水设备：有的建筑物根据水压、水量的要求，当外网不能满足时，尚需设置水泵、水箱或水塔等升压和储水设备。⑥ 消防设备：消火栓、喷淋管及喷淋头等。2、室内排水系统组成室内生活污水排水系统主要由卫生器具、排水支、干、立管及透气管和排出管等组成。① 卫生器具：卫生器具包括洗脸盆、浴盆、大小便器、污水池等。卫生器具的材质目前有陶瓷、搪瓷、大理石、塑料等。② 排水支管：排水支管是由卫生器具排出口至排水干管的管段。在卫生器具的排出口应设存水弯，存水弯起水封的作用，以阻止有害昆虫和浊气进入室内。③ 排水干管：排水干管也称为排水横管，是由与第一个卫生器具排水支管相接的三通起至排水立管三通（或四通）止的管段。该管段的作用是将各排水支管的污水汇流后排至排水立管。在起始端应装清扫口，以检查、疏通该管段之用。④ 排水立管：排水立管是指由建筑物的顶层排水干管与其相接的三通（或四通）中心点起至底层的出户大弯中心点止的垂直管段。在排水立管上每层楼（或每隔一层）应设立管检查口一个，用以检查和疏通立管。⑤ 透气管：透气管也叫通气管，它是排水立管的延伸，是由排水立管最高点的三通（或四通）起至屋顶外镀锌铁丝球止的垂直管段。设透气管的目的是防止排水管道系统内、外的压力（大气压）不平衡，管内产生真空（负压）而破坏存水弯内的水封，并向室外排放浊气。所以透气管应伸出屋顶与大气相通。为防止杂物落入管内，该管顶装一铁丝球。⑥ 排出管：排出管是由排水立管底的出户大弯中心点起至室外第一个下水井止的管段。排出管与排水立管相接的弯头，采纳出户大弯，不得用 90º弯头代替，目的是便于污水自流防止堵塞。（二...
