综合控制系统说明书

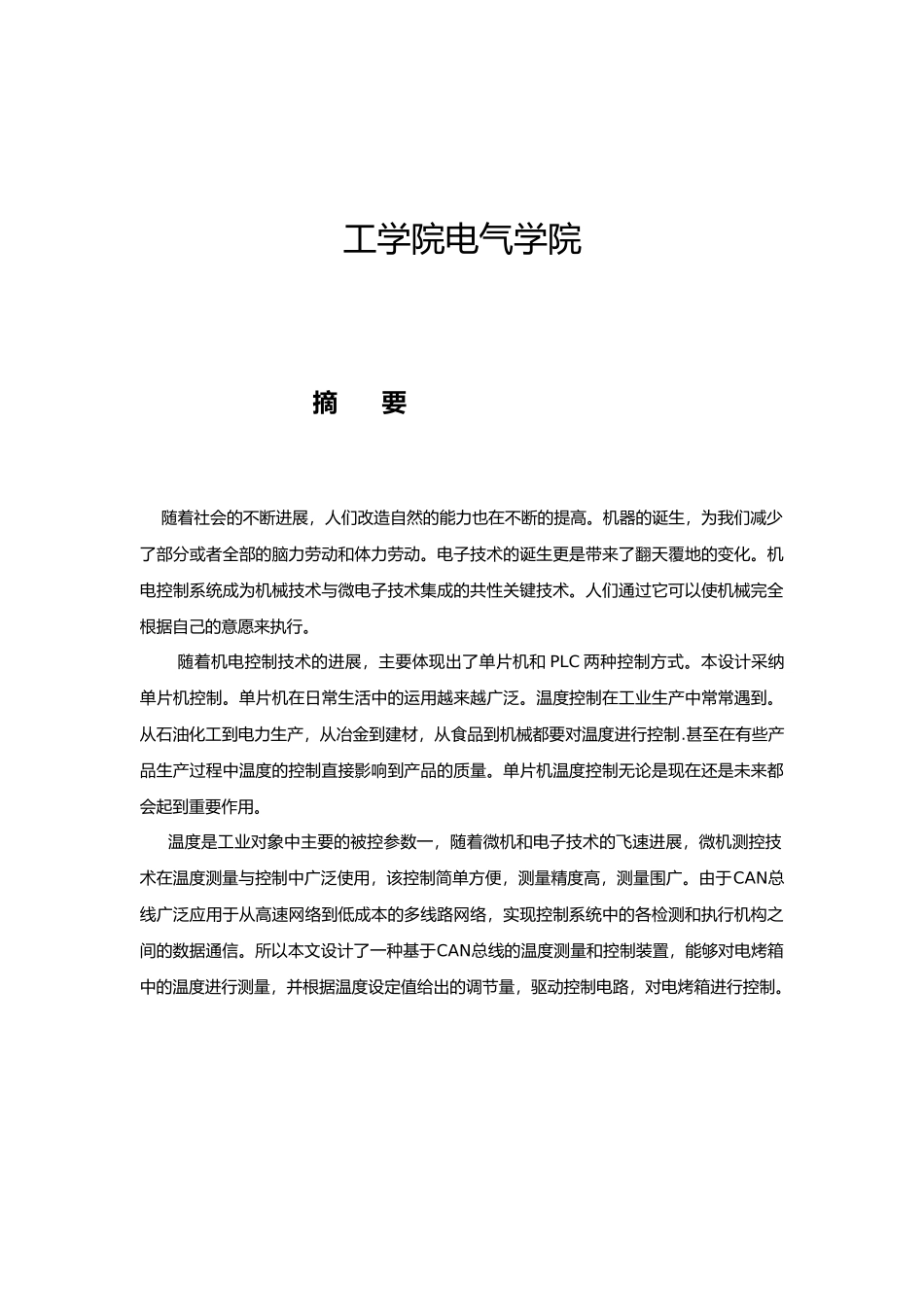

控制系统综合设计基于 CAN 总线的温度控制系统 专业工业自动化 学生董泓班级B 自动化 082 学号 0810603203完成日期2024-1 工学院电气学院 摘 要 随着社会的不断进展，人们改造自然的能力也在不断的提高。机器的诞生，为我们减少了部分或者全部的脑力劳动和体力劳动。电子技术的诞生更是带来了翻天覆地的变化。机电控制系统成为机械技术与微电子技术集成的共性关键技术。人们通过它可以使机械完全根据自己的意愿来执行。随着机电控制技术的进展，主要体现出了单片机和 PLC 两种控制方式。本设计采纳单片机控制。单片机在日常生活中的运用越来越广泛。温度控制在工业生产中常常遇到。从石油化工到电力生产，从冶金到建材，从食品到机械都要对温度进行控制.甚至在有些产品生产过程中温度的控制直接影响到产品的质量。单片机温度控制无论是现在还是未来都会起到重要作用。 温度是工业对象中主要的被控参数一，随着微机和电子技术的飞速进展，微机测控技术在温度测量与控制中广泛使用，该控制简单方便，测量精度高，测量围广。由于CAN总线广泛应用于从高速网络到低成本的多线路网络，实现控制系统中的各检测和执行机构之间的数据通信。所以本文设计了一种基于CAN总线的温度测量和控制装置，能够对电烤箱中的温度进行测量，并根据温度设定值给出的调节量，驱动控制电路，对电烤箱进行控制。1 概述 51.1 系统模型 51.2 技术指标 52.硬件部分设计 62.1 单片机电路设计 62.2 传感器电路设计 82.3 A/D 转换电路设计 92.4 信号检测放大电路设计 112.5 键盘与显示电路的设计 112.5.1 键盘接口电路 112.5.2 LED 显示器接口电路 132.6 单片机与 pc 机间通讯电路设计 143.软件部分设计 163.1 工作流程 163.2 功能软件设计 163.2.1 键盘管理模块 163.2.2 显示模块 173.2.3 温度检测模块 183.2.4 温度控制模块 183.2.5 温度越限报警模块 193.2.6 主程序和中断服务子程序 203.3 组态软件连接 205.结论 236.参考文献 247．附录 24前 言温度的测量和控制在日常生活和工业领域中具有广泛的应用,随着人们生活水平的大幅提高,对温度测量控制的精度和围也有着更高的要求。在工业企业中 ,如何提高温度控制对象的运行性能一直以来都是控制人员和现场技术人员努力解决的问题,这类控制对象惯性大,滞后现象严重,存在很多不确定的因素, 难以建立精确的数学模型,从而导致控制系统性能不佳, 甚至出现控制不稳...
