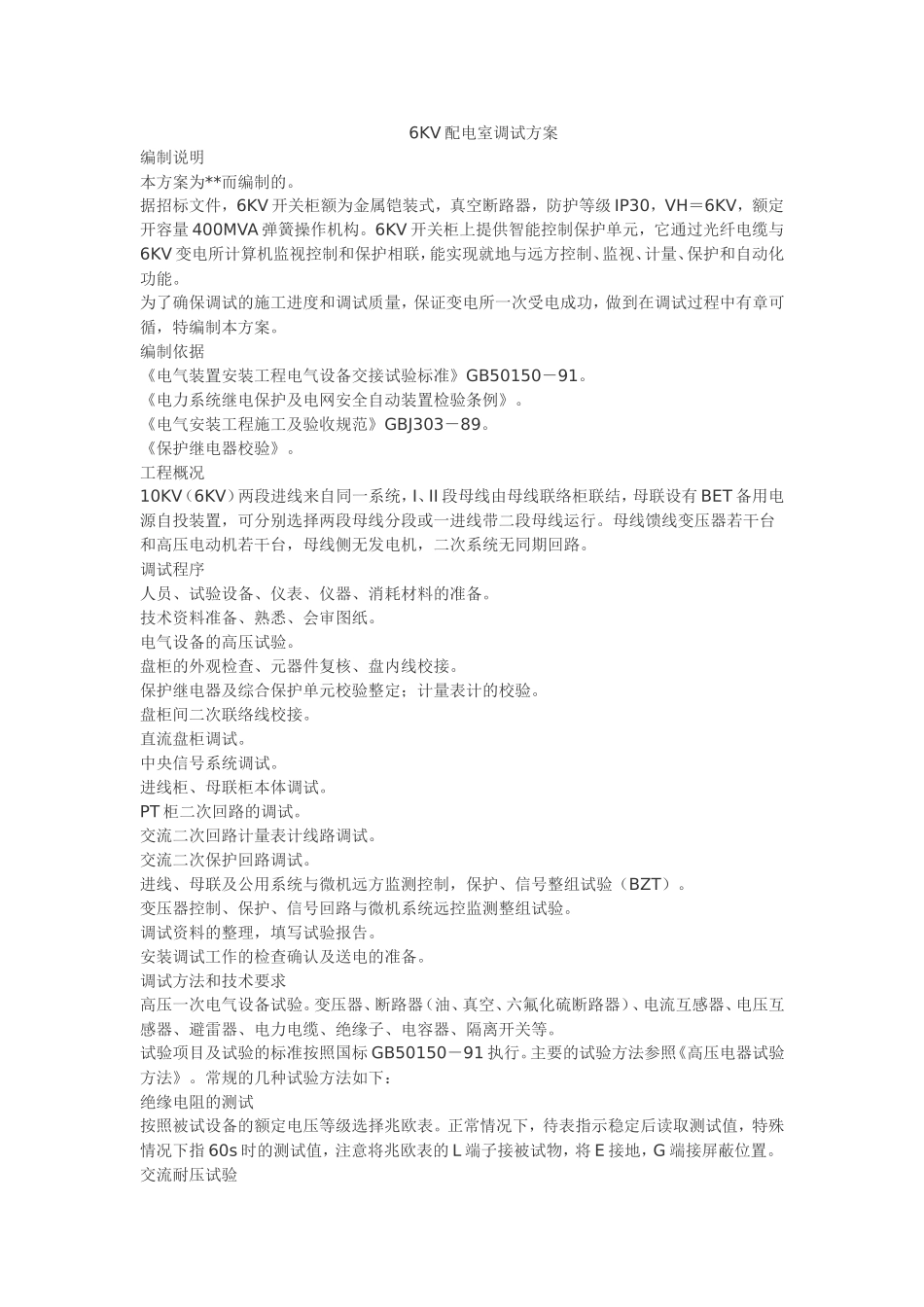

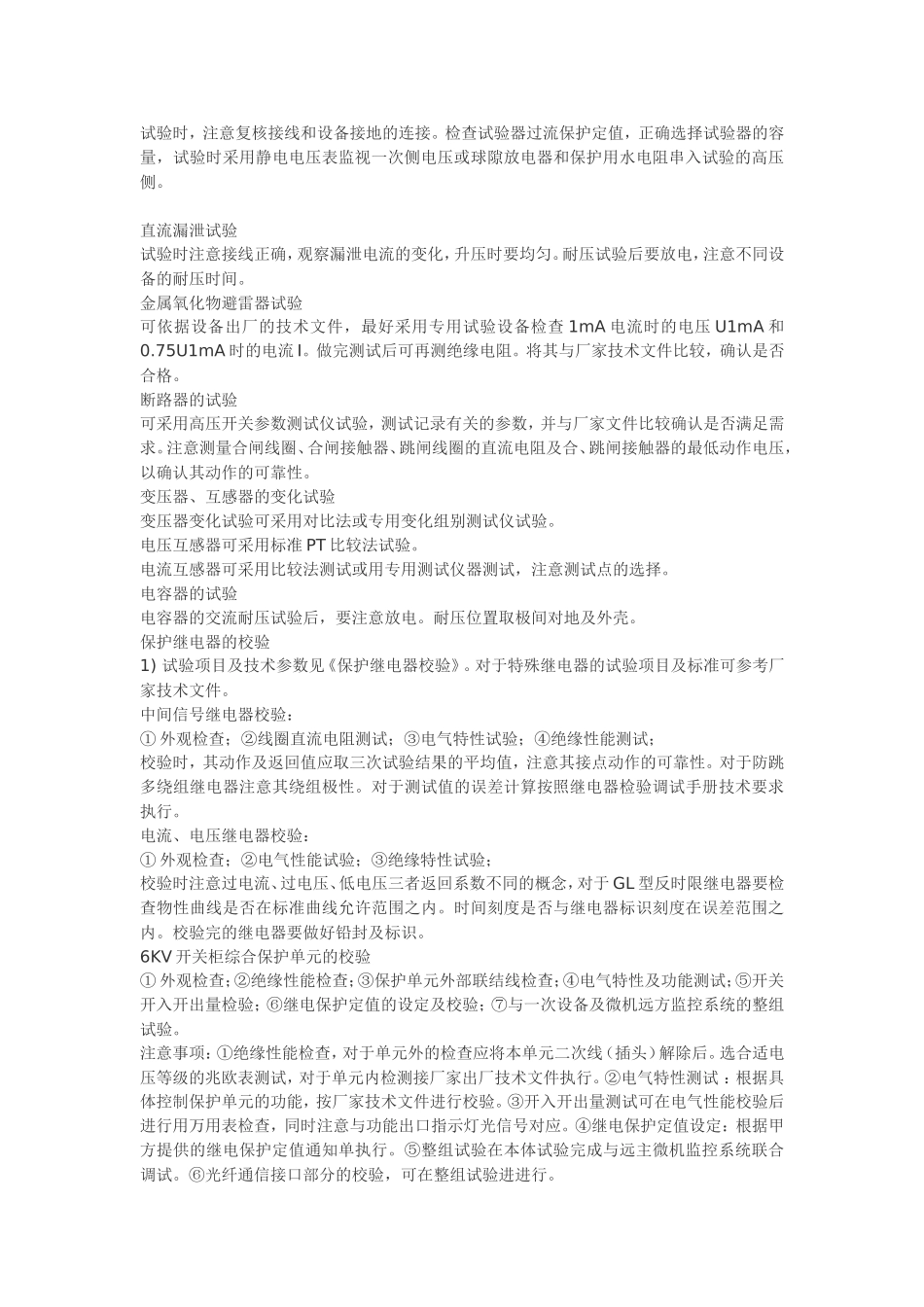

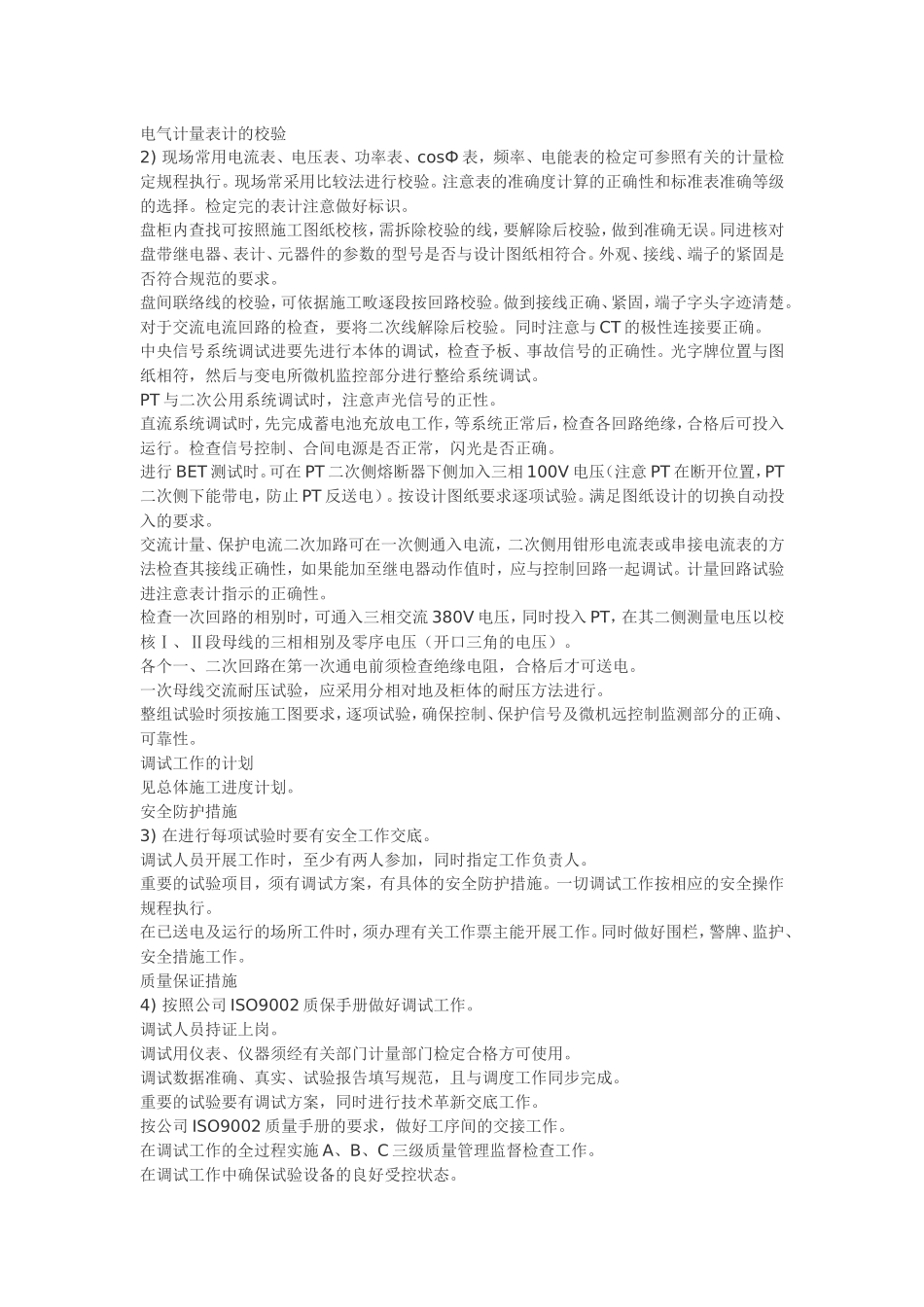

6KV 配电室调试方案编制说明 本方案为**而编制的。 据招标文件,6KV 开关柜额为金属铠装式,真空断路器,防护等级 IP30,VH=6KV,额定开容量 400MVA 弹簧操作机构。6KV 开关柜上提供智能控制保护单元,它通过光纤电缆与6KV 变电所计算机监视控制和保护相联,能实现就地与远方控制、监视、计量、保护和自动化功能。 为了确保调试的施工进度和调试质量,保证变电所一次受电成功,做到在调试过程中有章可循,特编制本方案。 编制依据 《电气装置安装工程电气设备交接试验标准》GB50150-91。 《电力系统继电保护及电网安全自动装置检验条例》。 《电气安装工程施工及验收规范》GBJ303-89。 《保护继电器校验》。 工程概况 10KV(6KV)两段进线来自同一系统,I、II 段母线由母线联络柜联结,母联设有 BET 备用电源自投装置,可分别选择两段母线分段或一进线带二段母线运行。母线馈线变压器若干台和高压电动机若干台,母线侧无发电机,二次系统无同期回路。 调试程序 人员、试验设备、仪表、仪器、消耗材料的准备。 技术资料准备、熟悉、会审图纸。 电气设备的高压试验。 盘柜的外观检查、元器件复核、盘内线校接。 保护继电器及综合保护单元校验整定;计量表计的校验。 盘柜间二次联络线校接。 直流盘柜调试。 中央信号系统调试。 进线柜、母联柜本体调试。 PT 柜二次回路的调试。 交流二次回路计量表计线路调试。 交流二次保护回路调试。 进线、母联及公用系统与微机远方监测控制,保护、信号整组试验(BZT)。 变压器控制、保护、信号回路与微机系统远控监测整组试验。 调试资料的整理,填写试验报告。 安装调试工作的检查确认及送电的准备。 调试方法和技术要求 高压一次电气设备试验。变压器、断路器(油、真空、六氟化硫断路器)、电流互感器、电压互感器、避雷器、电力电缆、绝缘子、电容器、隔离开关等。 试验项目及试验的标准按照国标 GB50150-91 执行。主要的试验方法参照《高压电器试验方法》。常规的几种试验方法如下: 绝缘电阻的测试 按照被试设备的额定电压等级选择兆欧表。正常情况下,待表指示稳定后读取测试值,特殊情况下指 60s 时的测试值,注意将兆欧表的 L 端子接被试物,将 E 接地,G 端接屏蔽位置。 交流耐压试验 试验时,注意复核接线和设备接地的连接。检查试验器过流保护定值,正确选择试验器的容量,试验时采用静电电压表监视一次侧电压或球隙放电器和保护用水电...
