轨道板场规划设计论文

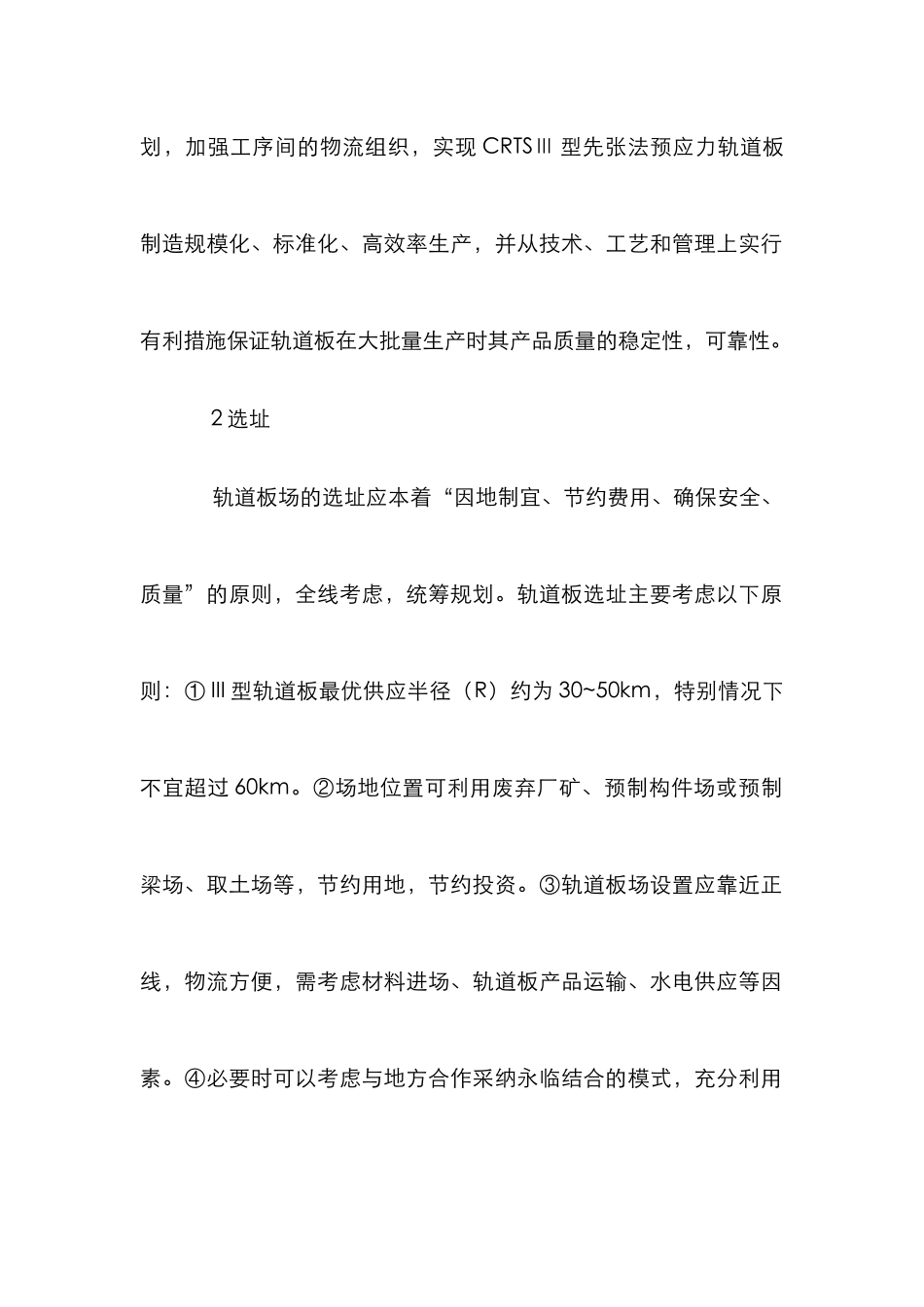

轨道板场规划设计论文 1 概述 为了控制施工成本，业界在传统轨道板的基础上，经过技术攻关推出了新的 CRTSⅢ 型轨道板。该轨道板改变了板式轨道的限位方式、扩展了板下填充层材料、优化了轨道板结构、改善了轨道弹性及完善了设计理论体系。并且相比传统的 CRTSⅡ 型轨道板，CRTSⅢ 型轨道板采纳纵横双向同时张拉工艺，取消了打磨工序，通过板的高精度实现轨道的高度平顺性，布板灵活，制造工艺简单，生产效率高，设备投入少，投资相对较少。随着 CRTSⅢ 型板式无砟轨道在国内客运专线中的大量应用，轨道板生产线的建设应具备较大的生产规模和较高的生产技术水平，为此必须合理进行板场规划，加强工序间的物流组织，实现 CRTSⅢ 型先张法预应力轨道板制造规模化、标准化、高效率生产，并从技术、工艺和管理上实行有利措施保证轨道板在大批量生产时其产品质量的稳定性，可靠性。 2 选址 轨道板场的选址应本着“因地制宜、节约费用、确保安全、质量”的原则，全线考虑，统筹规划。轨道板选址主要考虑以下原则：① III 型轨道板最优供应半径（R）约为 30~50km，特别情况下不宜超过 60km。②场地位置可利用废弃厂矿、预制构件场或预制梁场、取土场等，节约用地，节约投资。③轨道板场设置应靠近正线，物流方便，需考虑材料进场、轨道板产品运输、水电供应等因素。④必要时可以考虑与地方合作采纳永临结合的模式，充分利用地方资源。 3 轨道板场场区规划设计 3.1CRTSⅢ 型先张法预应力轨道板制造工艺 CRTSⅢ 型先张法预应力混凝土轨道板实行 8 块轨道板同时制造的模式，采纳纵横双向整体张拉和整体同时放张的施工工艺。 3.2 板场总体区域划分 功能区布置应根据现场地形，因地制宜，力求紧凑，满足生产工艺和施工工期要求，做到工序衔接合理，物流顺畅，生产规模适度预留余量。根据 CRTSⅢ 型先张板的生产工艺特点，轨道板预制场总体区域划分为四部分，分别为轨道板生产区、混凝土制备区、轨道板存放区、办公生活区，辅助设施包括排水系统、蒸汽管线、供水排水管路、电力线路等。 3.2.1 轨道板生产区 轨道板生产区即生产车间，一般采纳钢结构厂房，车间是轨道板生产的核心区域，车间中部设置物流通道，将车间分为两条生产线，每条生产线主要进行钢筋骨架及预应力筋组装、模板装拆、轨道板混凝土浇筑、封锚、轨道板水养、检测等作业。 3.2.1.1 预制生产区 生产轨道板采纳张拉台座式生产工艺，每个张拉台座内采纳2（...
