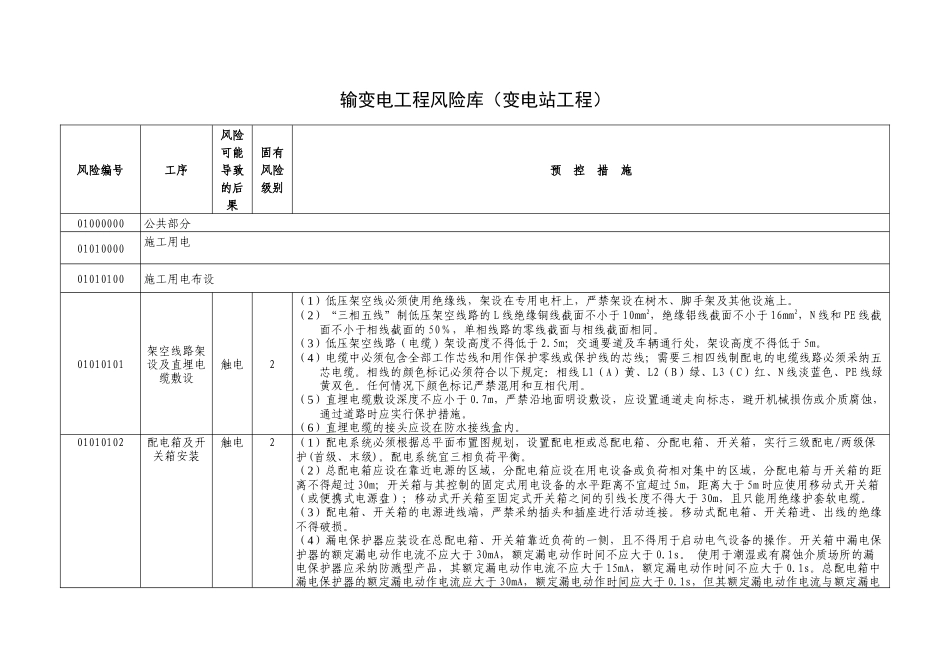

输变电工程风险库（变电站工程）风险编号工序风险可能导致的后果固有风险级别预 控 措 施01000000公共部分01010000施工用电01010100施工用电布设01010101架空线路架设及直埋电缆敷设触电2（1）低压架空线必须使用绝缘线，架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。（2）“三相五线”制低压架空线路的 L 线绝缘铜线截面不小于 10mm2，绝缘铝线截面不小于 16mm2，N 线和 PE 线截面不小于相线截面的 50％，单相线路的零线截面与相线截面相同。（3）低压架空线路（电缆）架设高度不得低于 2.5m；交通要道及车辆通行处，架设高度不得低于 5m。（4）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线；需要三相四线制配电的电缆线路必须采纳五芯电缆。相线的颜色标记必须符合以下规定：相线 L1（A）黄、L2（B）绿、L3（C）红、N 线淡蓝色、PE 线绿黄双色。任何情况下颜色标记严禁混用和互相代用。（5）直埋电缆敷设深度不应小于 0.7m，严禁沿地面明设敷设，应设置通道走向标志，避开机械损伤或介质腐蚀，通过道路时应实行保护措施。（6）直埋电缆的接头应设在防水接线盒内。01010102配电箱及开关箱安装触电2（1）配电系统必须根据总平面布置图规划，设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电/两级保护(首级、末级)。配电系统宜三相负荷平衡。（2）总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m；开关箱与其控制的固定式用电设备的水平距离不宜超过 5m，距离大于 5m 时应使用移动式开关箱（或便携式电源盘）；移动式开关箱至固定式开关箱之间的引线长度不得大于 30m，且只能用绝缘护套软电缆。（3）配电箱、开关箱的电源进线端，严禁采纳插头和插座进行活动连接。移动式配电箱、开关箱进、出线的绝缘不得破损。（4）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于 0.1s。 使用于潮湿或有腐蚀介质场所的漏电保护器应采纳防溅型产品，其额定漏电动作电流不应大于 15mA，额定漏电动作时间不应大于 0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于 0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于 30mA·s。（5）各级配电箱必须加锁，配电箱附近应配备...
