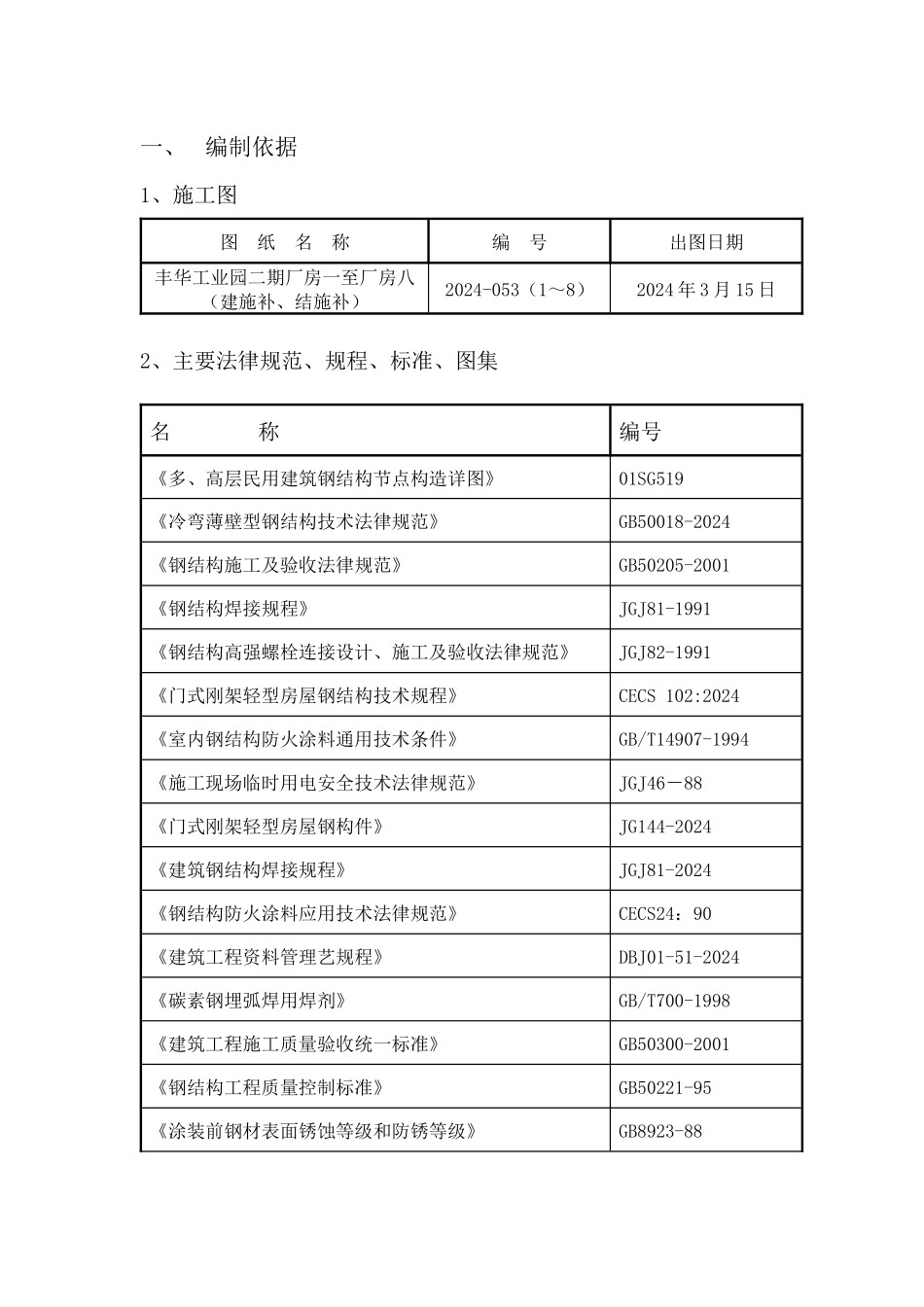

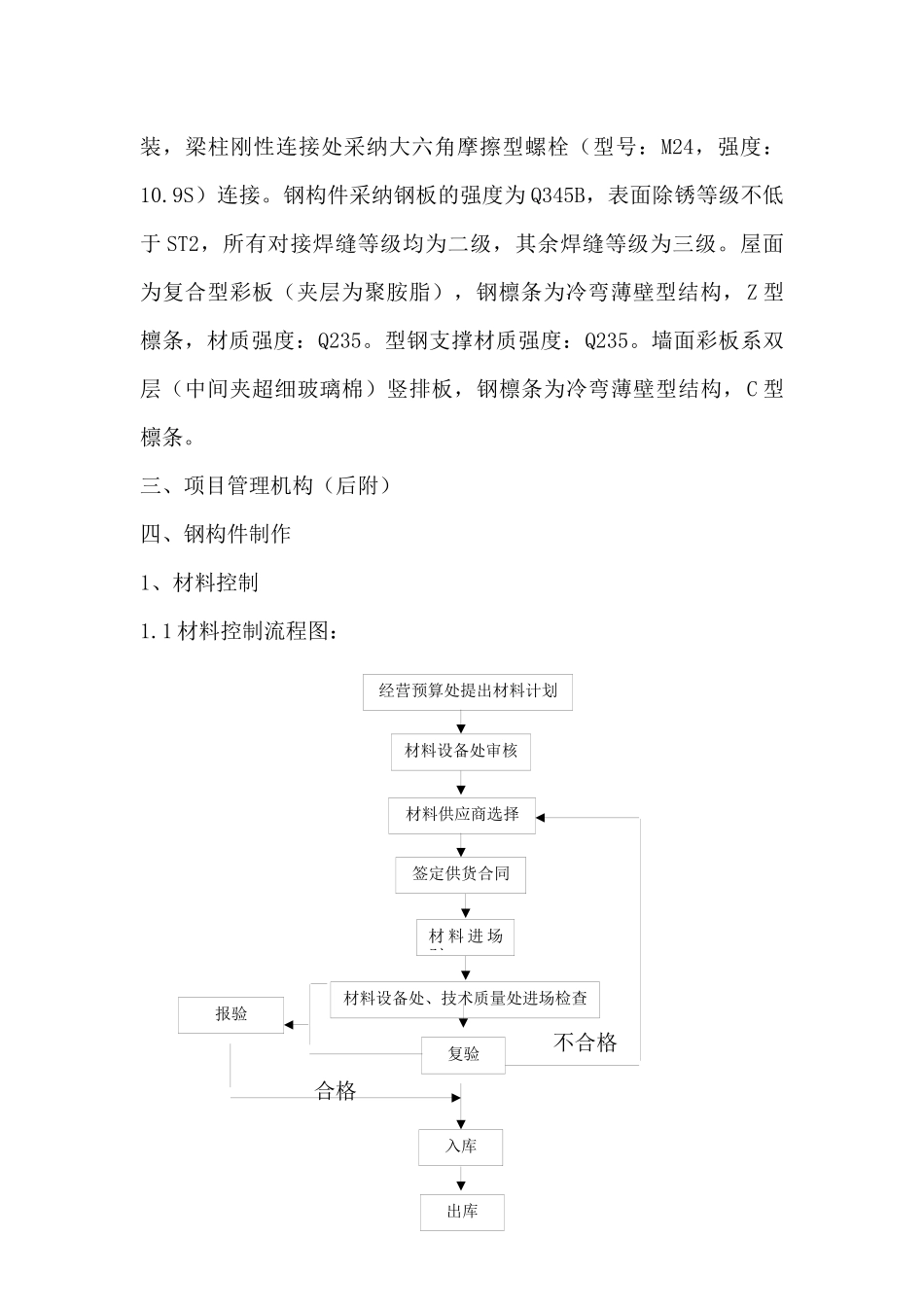

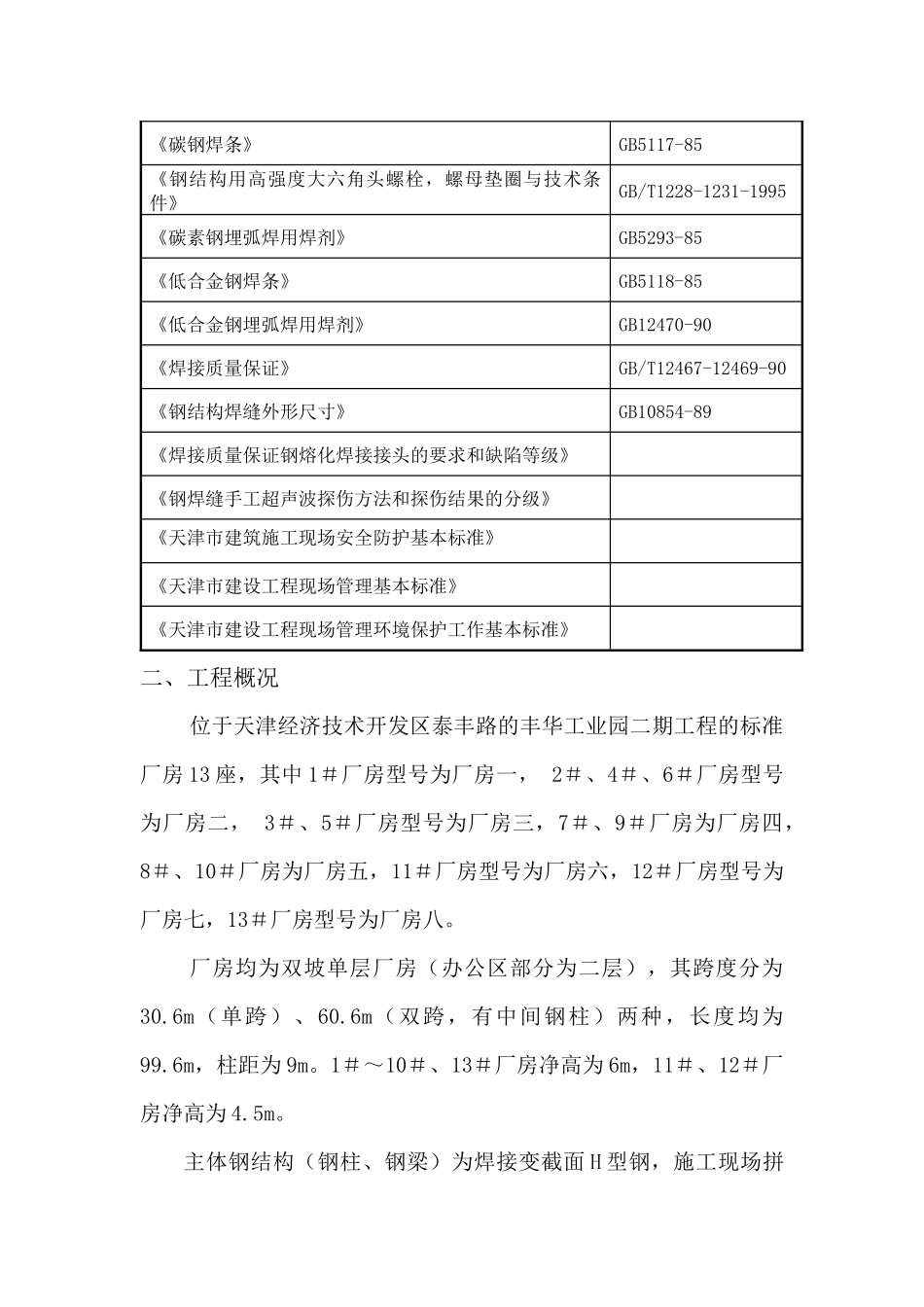

一、编制依据1、施工图图 纸 名 称编 号出图日期丰华工业园二期厂房一至厂房八（建施补、结施补）2024-053（1～8）2024 年 3 月 15 日2、主要法律规范、规程、标准、图集名 称编号《多、高层民用建筑钢结构节点构造详图》01SG519《冷弯薄壁型钢结构技术法律规范》GB50018-2024《钢结构施工及验收法律规范》GB50205-2001《钢结构焊接规程》JGJ81-1991《钢结构高强螺栓连接设计、施工及验收法律规范》JGJ82-1991《门式刚架轻型房屋钢结构技术规程》CECS 102:2024《室内钢结构防火涂料通用技术条件》GB/T14907-1994《施工现场临时用电安全技术法律规范》JGJ46－88《门式刚架轻型房屋钢构件》JG144-2024《建筑钢结构焊接规程》JGJ81-2024《钢结构防火涂料应用技术法律规范》CECS24：90《建筑工程资料管理艺规程》DBJ01-51-2024《碳素钢埋弧焊用焊剂》GB/T700-1998《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程质量控制标准》GB50221-95《涂装前钢材表面锈蚀等级和防锈等级》GB8923-88《碳钢焊条》GB5117-85《钢结构用高强度大六角头螺栓，螺母垫圈与技术条件》GB/T1228-1231-1995《碳素钢埋弧焊用焊剂》GB5293-85《低合金钢焊条》GB5118-85《低合金钢埋弧焊用焊剂》GB12470-90《焊接质量保证》GB/T12467-12469-90《钢结构焊缝外形尺寸》GB10854-89《焊接质量保证钢熔化焊接接头的要求和缺陷等级》《钢焊缝手工超声波探伤方法和探伤结果的分级》《天津市建筑施工现场安全防护基本标准》《天津市建设工程现场管理基本标准》《天津市建设工程现场管理环境保护工作基本标准》二、工程概况位于天津经济技术开发区泰丰路的丰华工业园二期工程的标准厂房 13 座，其中 1＃厂房型号为厂房一， 2＃、4＃、6＃厂房型号为厂房二， 3＃、5＃厂房型号为厂房三，7＃、9＃厂房为厂房四，8＃、10＃厂房为厂房五，11＃厂房型号为厂房六，12＃厂房型号为厂房七，13＃厂房型号为厂房八。厂房均为双坡单层厂房（办公区部分为二层），其跨度分为30.6m（单跨）、60.6m（双跨，有中间钢柱）两种，长度均为99.6m，柱距为 9m。1＃～10＃、13＃厂房净高为 6m，11＃、12＃厂房净高为 4.5m。主体钢结构（钢柱、钢梁）为焊接变截面 H 型钢，施工现场拼装，梁柱刚性连接处采纳大六角摩擦型螺栓（型号：M24，强度：10.9S）连接。钢构件采纳钢板的强度为 Q345B，表面除锈等级不低于 ST2，所有对接焊缝等级均为二级，其余焊缝等级为三级。屋面为复合...
