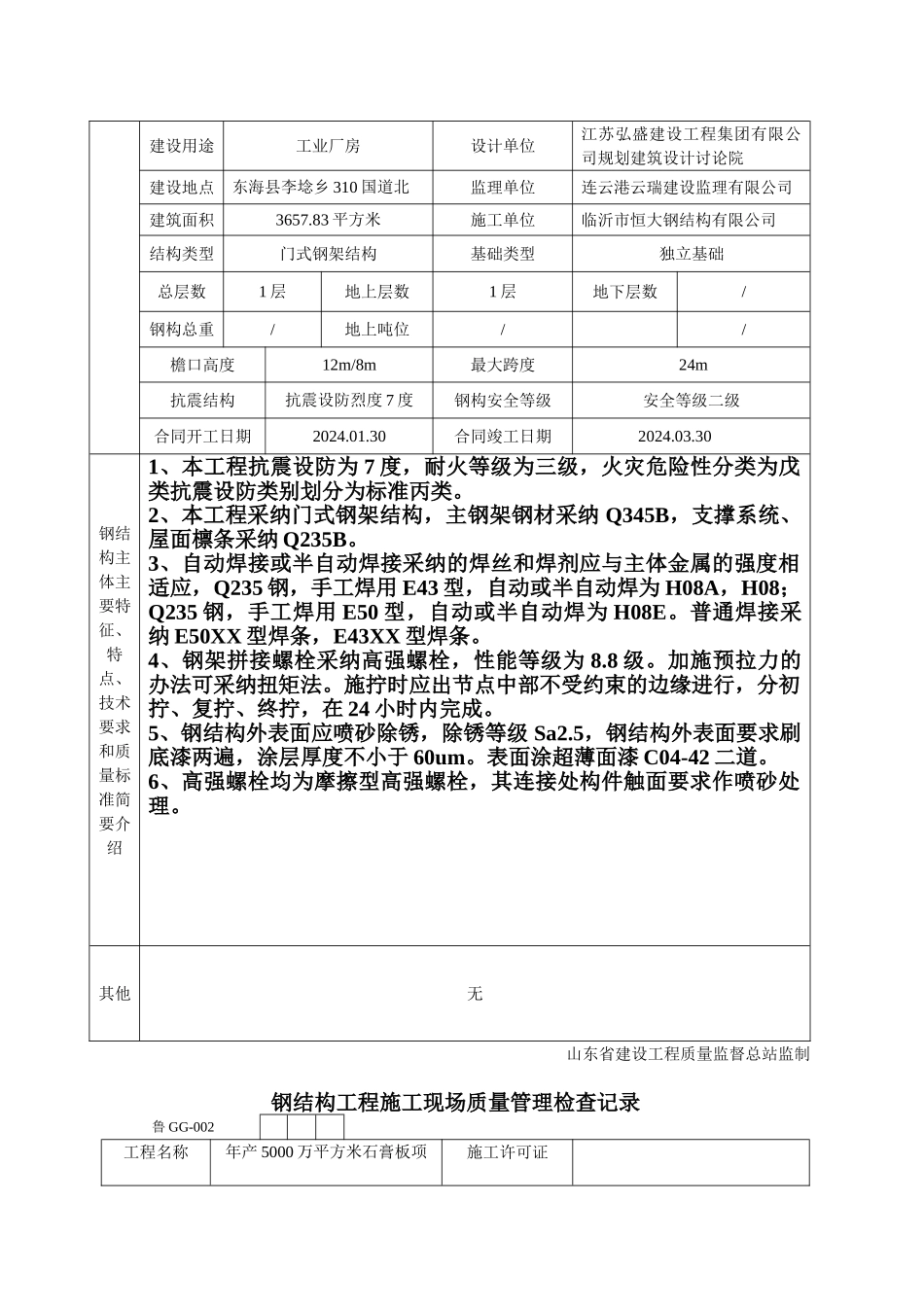

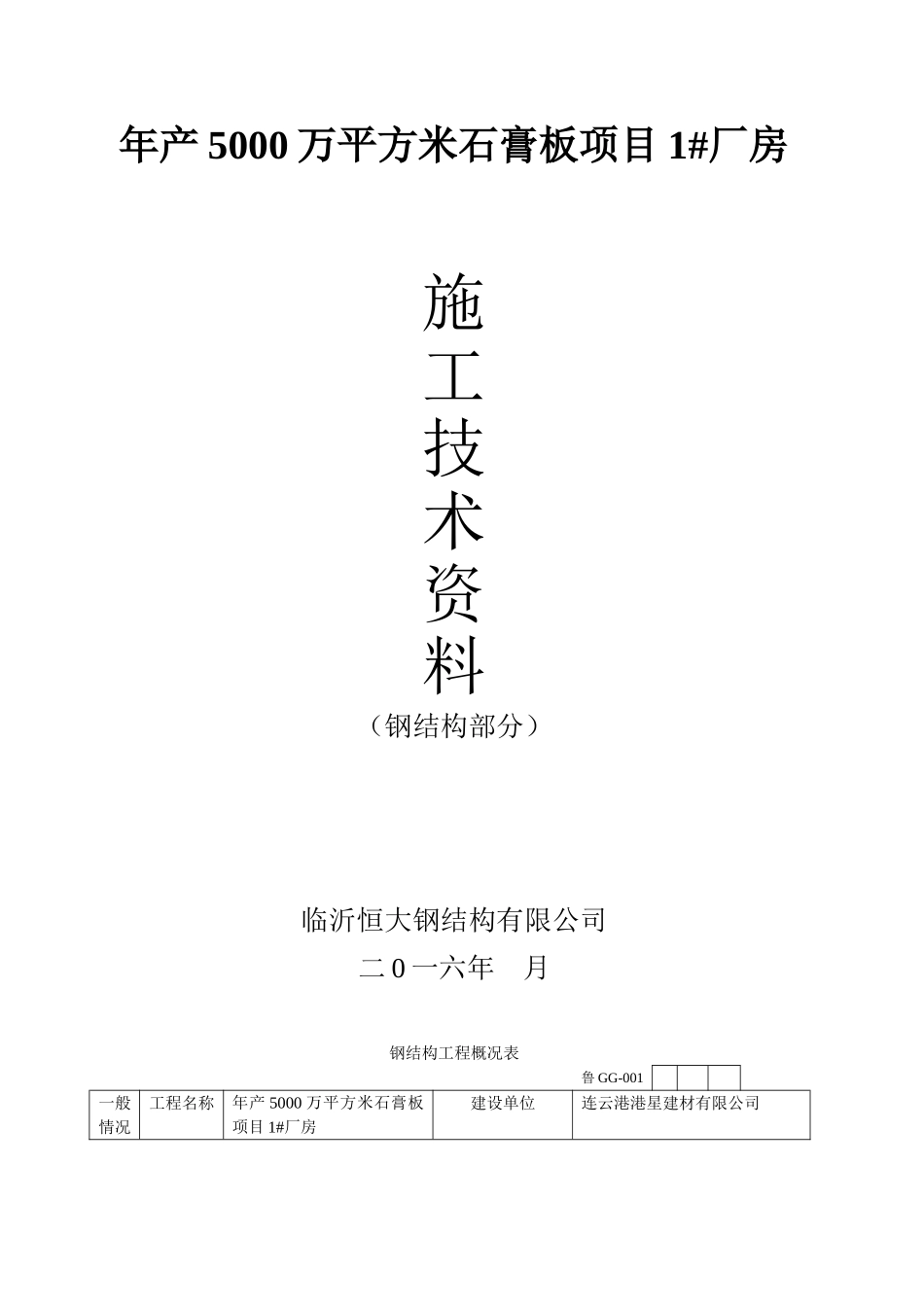

年产 5000 万平方米石膏板项目 1#厂房施工技术资料（钢结构部分）临沂恒大钢结构有限公司二 0 一六年 月钢结构工程概况表鲁 GG-001一般情况工程名称年产 5000 万平方米石膏板项目 1#厂房建设单位连云港港星建材有限公司建设用途工业厂房设计单位江苏弘盛建设工程集团有限公司规划建筑设计讨论院建设地点东海县李埝乡 310 国道北监理单位连云港云瑞建设监理有限公司建筑面积3657.83 平方米施工单位临沂市恒大钢结构有限公司结构类型门式钢架结构基础类型独立基础总层数1 层地上层数1 层地下层数/钢构总重/地上吨位//檐口高度12m/8m最大跨度24m抗震结构抗震设防烈度 7 度钢构安全等级安全等级二级合同开工日期2024.01.30合同竣工日期2024.03.30钢结构主体主要特征、特点、技术要求和质量标准简要介绍1、本工程抗震设防为 7 度，耐火等级为三级，火灾危险性分类为戊类抗震设防类别划分为标准丙类。2、本工程采纳门式钢架结构，主钢架钢材采纳 Q345B，支撑系统、屋面檩条采纳 Q235B。3、自动焊接或半自动焊接采纳的焊丝和焊剂应与主体金属的强度相适应，Q235 钢，手工焊用 E43 型，自动或半自动焊为 H08A，H08；Q235 钢，手工焊用 E50 型，自动或半自动焊为 H08E。普通焊接采纳 E50XX 型焊条，E43XX 型焊条。4、钢架拼接螺栓采纳高强螺栓，性能等级为 8.8 级。加施预拉力的办法可采纳扭矩法。施拧时应出节点中部不受约束的边缘进行，分初拧、复拧、终拧，在 24 小时内完成。5、钢结构外表面应喷砂除锈，除锈等级 Sa2.5，钢结构外表面要求刷底漆两遍，涂层厚度不小于 60um。表面涂超薄面漆 C04-42 二道。6、高强螺栓均为摩擦型高强螺栓，其连接处构件触面要求作喷砂处理。其他无山东省建设工程质量监督总站监制钢结构工程施工现场质量管理检查记录鲁 GG-002 工程名称年产 5000 万平方米石膏板项施工许可证目 1#厂房建设单位项目负责人设计单位江苏中建设计讨论院有限公司项目负责人卢百兵监理单位连云港云瑞建设监理有限公司总监理工程师总包单位临沂市恒大钢结构有限公司施工单位序号项目内容1施工单位钢结构施工资质符合资质要求2现场质量管理体系完整3质量控制及检验制度齐全4施工技术标准齐全、完整5主要专业工种操作上岗证书齐全、有效6施工图审查情况已审查完毕、并合格7施工组织设计、施工方案及审批已通过审批8检测计量器具齐全检查结论：符合要求，同意施工。专业监理工程师：（建设单位专业负责...
