铁路明珠地产广场卸料平台的安全施工方案

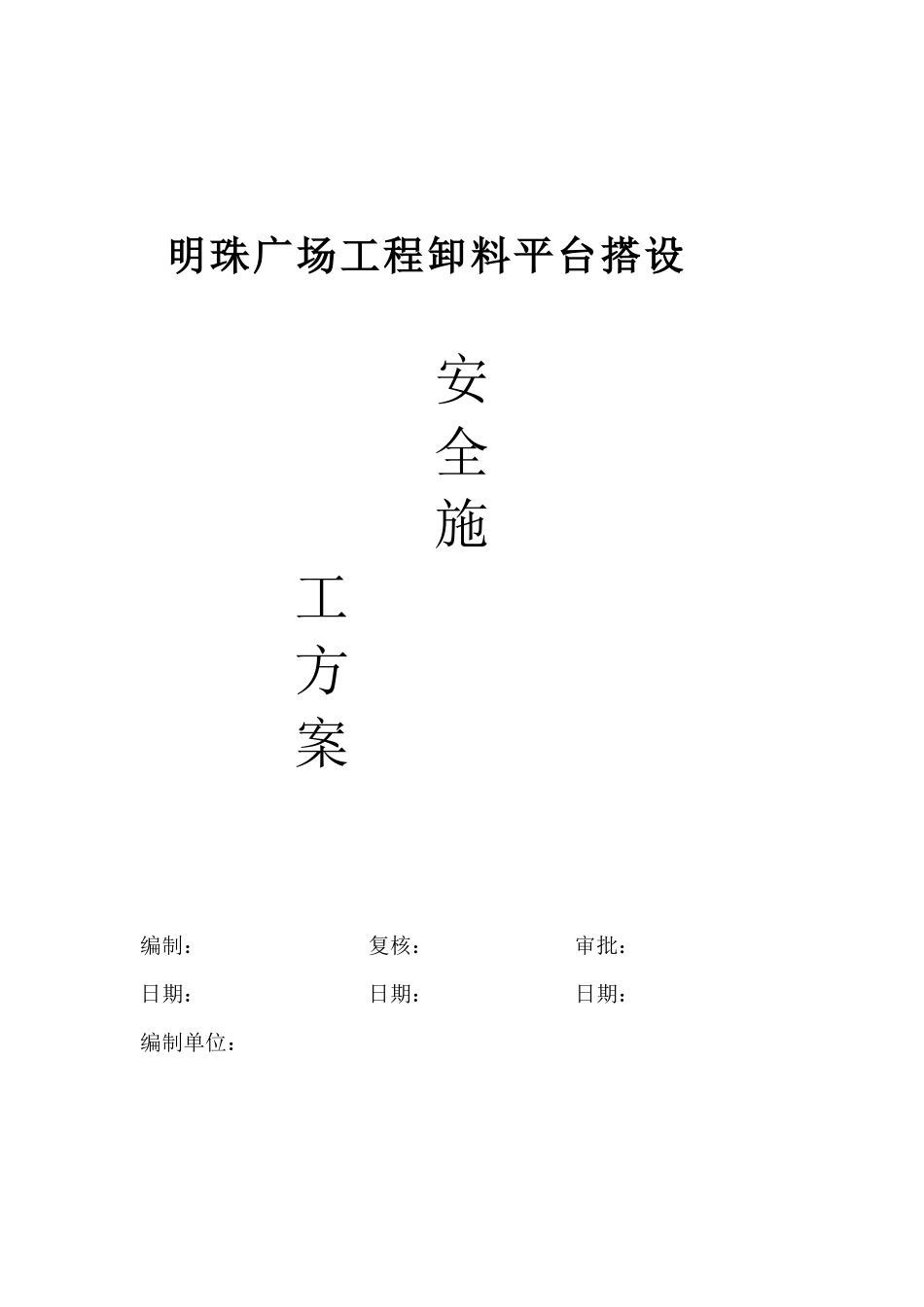

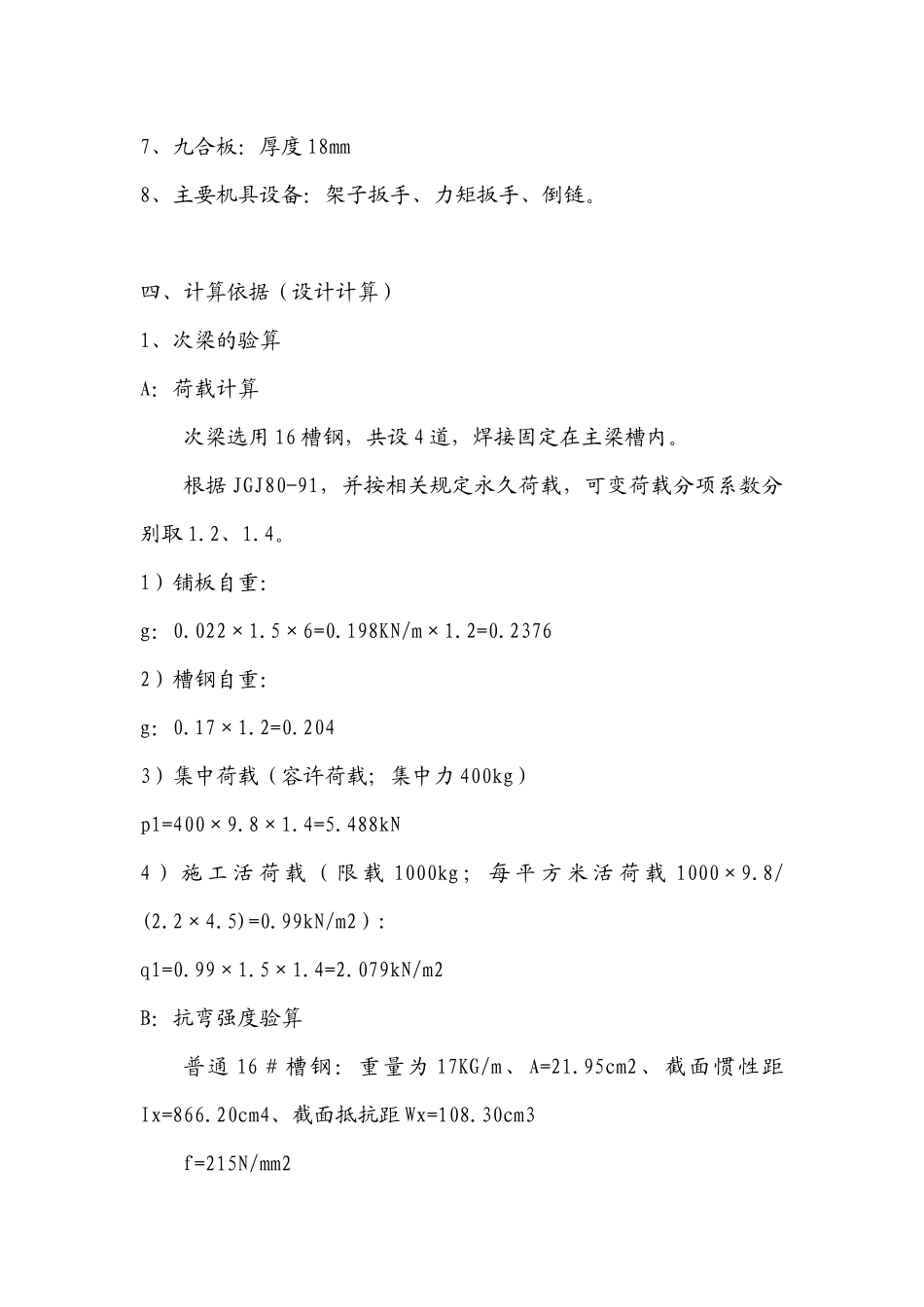

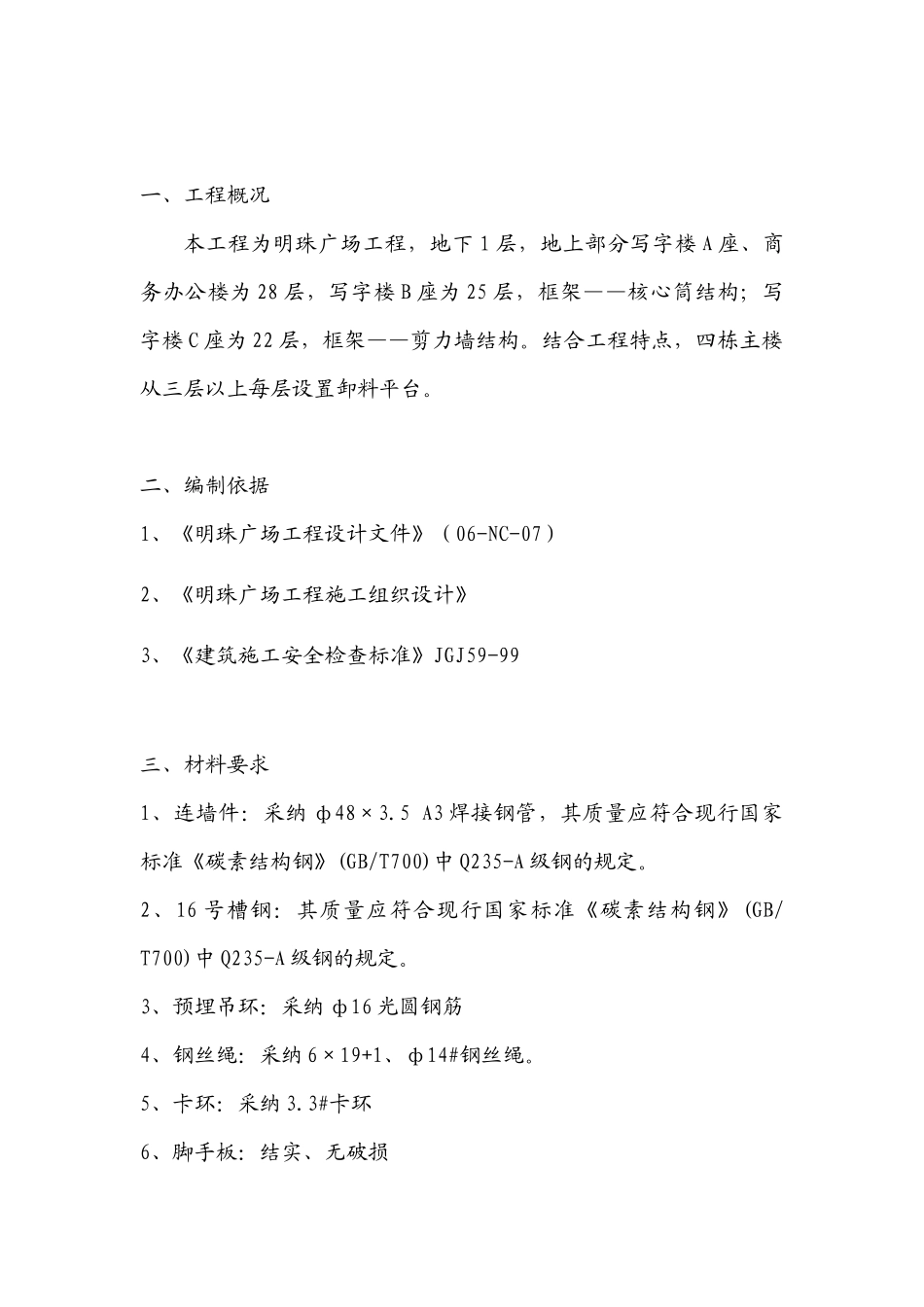

明珠广场工程卸料平台搭设安全施 工 方 案编制： 复核： 审批：日期： 日期： 日期：编制单位：一、工程概况本工程为明珠广场工程，地下 1 层，地上部分写字楼 A 座、商务办公楼为 28 层，写字楼 B 座为 25 层，框架——核心筒结构；写字楼 C 座为 22 层，框架——剪力墙结构。结合工程特点，四栋主楼从三层以上每层设置卸料平台。二、编制依据1、《明珠广场工程设计文件》（06-NC-07）2、《明珠广场工程施工组织设计》3、《建筑施工安全检查标准》JGJ59-99三、材料要求1、连墙件：采纳 ф48×3.5 A3 焊接钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定。2、16 号槽钢：其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢的规定。3、预埋吊环：采纳 ф16 光圆钢筋4、钢丝绳：采纳 6×19+1、ф14#钢丝绳。5、卡环：采纳 3.3#卡环6、脚手板：结实、无破损7、九合板：厚度 18mm8、主要机具设备：架子扳手、力矩扳手、倒链。四、计算依据（设计计算）1、次梁的验算A：荷载计算次梁选用 16 槽钢，共设 4 道，焊接固定在主梁槽内。根据 JGJ80-91，并按相关规定永久荷载，可变荷载分项系数分别取 1.2、1.4。1）铺板自重：g：0.022×1.5×6=0.198KN/m×1.2=0.23762）槽钢自重：g：0.17×1.2=0.2043）集中荷载（容许荷载；集中力 400kg）p1=400×9.8×1.4=5.488kN4 ） 施 工 活 荷 载 （ 限 载 1000kg ； 每 平 方 米 活 荷 载 1000×9.8/(2.2×4.5)=0.99kN/m2）:q1=0.99×1.5×1.4=2.079kN/m2B：抗弯强度验算普通 16＃槽钢：重量为 17KG/m、A=21.95cm2、截面惯性距Ix=866.20cm4、截面抵抗距 Wx=108.30cm3f=215N/mm2按简支梁计算，集中荷载的最不利位置位于跨中，如图所示：查静力计算表得：Mmax=(1/8)ql2+(1/4)PL=(1/8)×(0.238+0.204+2.079)×2.22+(1/4)×5.488×2.2=1.525+3.018=4.543KN/m根据 GB50017-2024 查得x=1.05 σ=Mx/x .Wx=4.543×106/1.05×108.3×103 =39.95N/mm2
