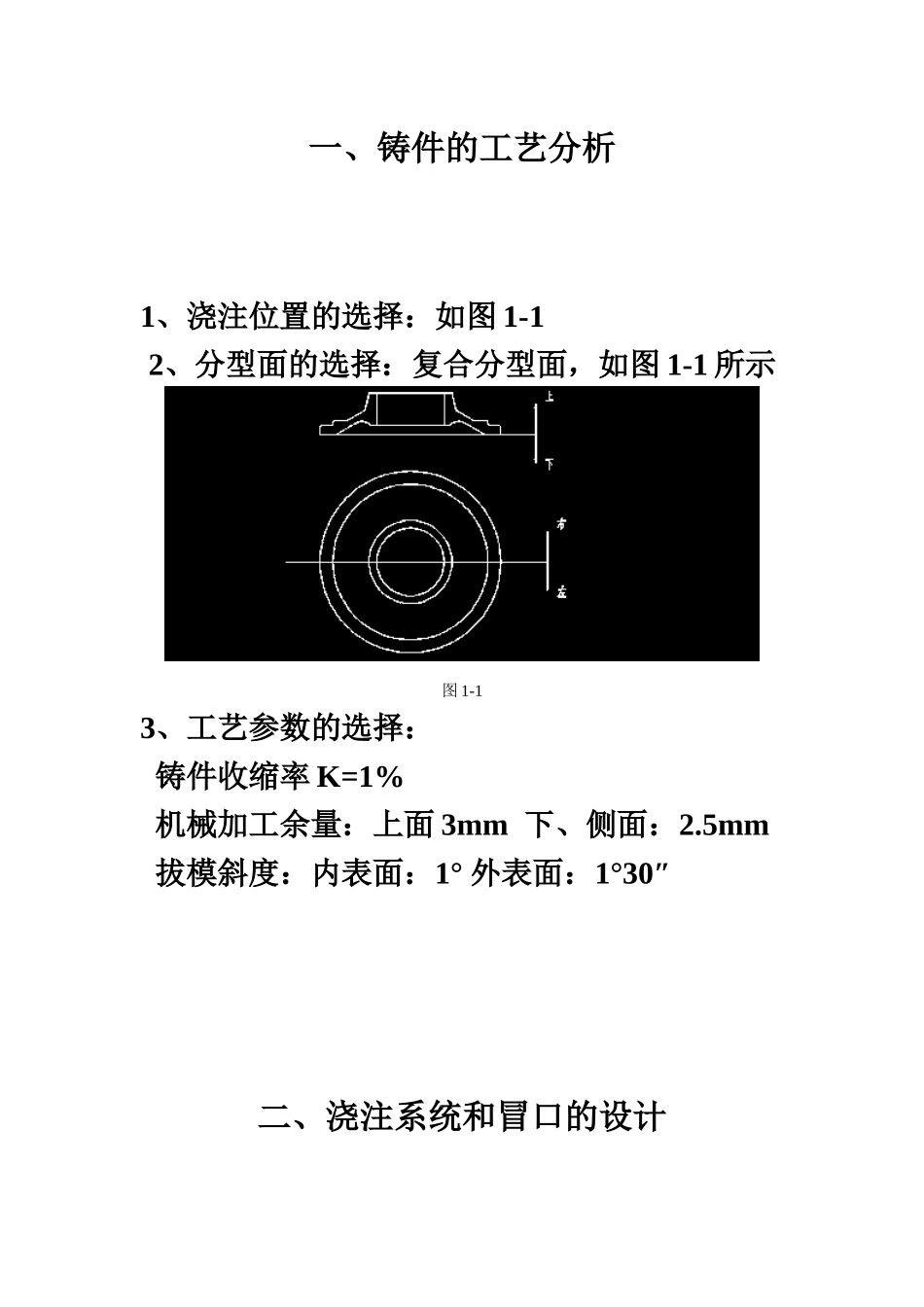

一、铸件的工艺分析1、浇注位置的选择：如图 1-12、分型面的选择：复合分型面，如图 1-1 所示图 1-13、工艺参数的选择： 铸件收缩率 Κ=1% 机械加工余量：上面 3mm 下、侧面：2

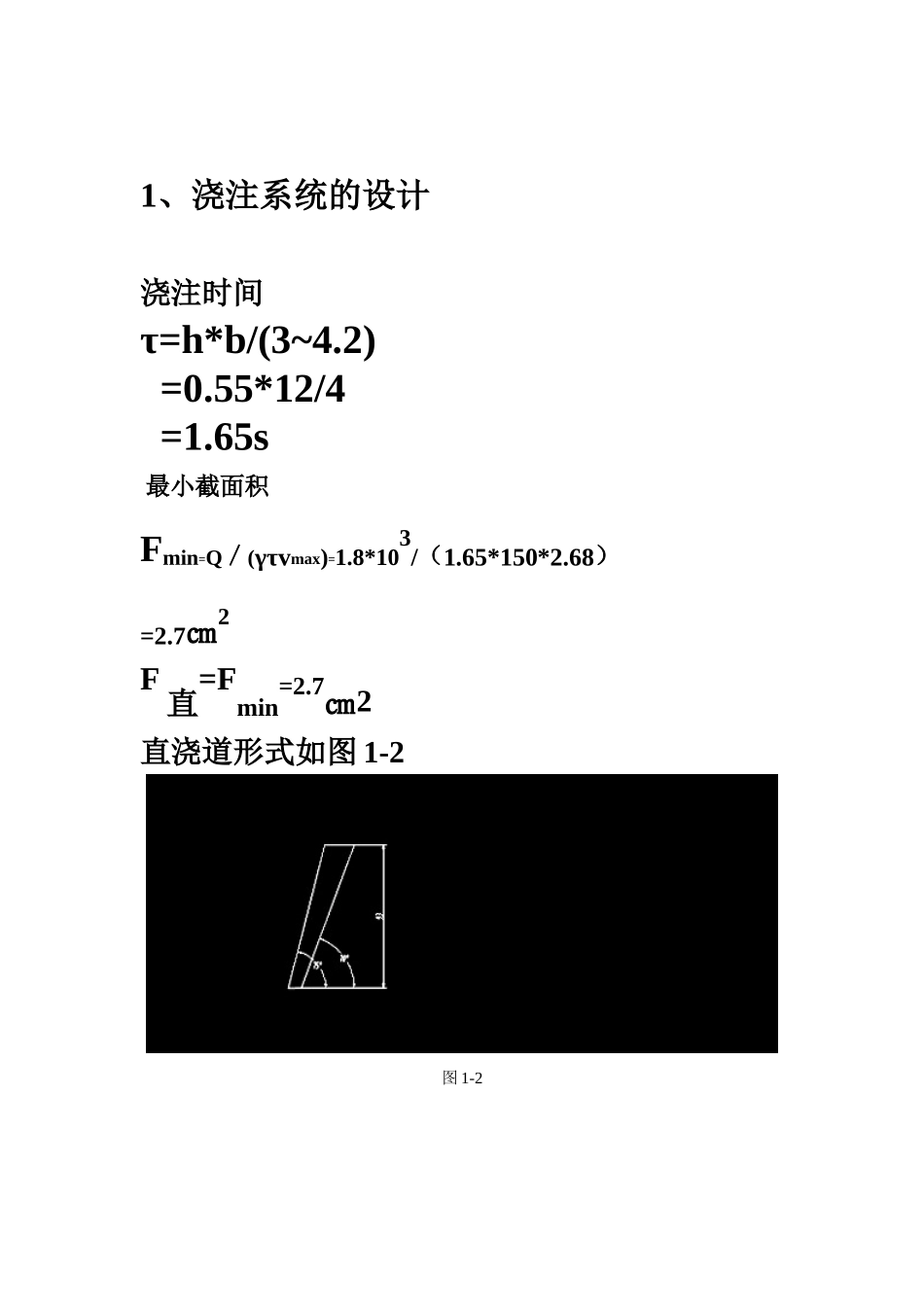

5mm 拔模斜度：内表面：1° 外表面：1°30″二、浇注系统和冒口的设计1、浇注系统的设计浇注时间τ=h*b/(3~4
55*12/4 =1
65s 最小截面积Fmin=Q／(γτvmax)=1
8*103/（1
65*150*2
7㎝2F 直=Fmin=2

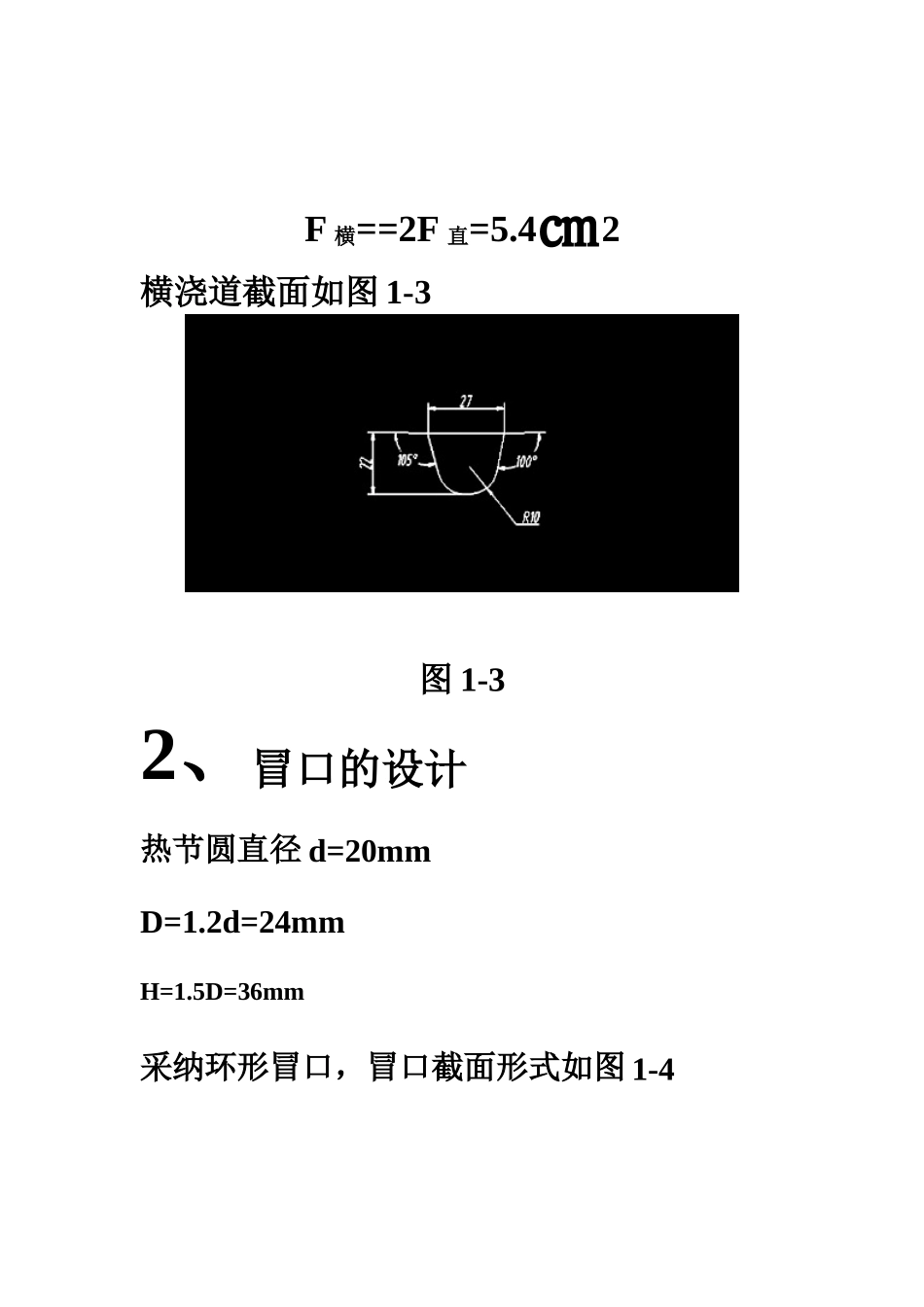

7㎝2直浇道形式如图 1-2图 1-2F 横==2F 直=5
4㎝2横浇道截面如图 1-3图 1-32、冒口的设计热节圆直径 d=20mmD=1
2d=24mmH=1
5D=36mm采纳环形冒口，冒口截面形式如图 1-4图 1-4三、金属型模具的设计1、型腔和型芯尺寸的确定AX=A(1+Κ)其中 Ax 为型腔和型芯的尺寸,A 为铸件的尺寸，Κ 为收缩率各尺寸计算后标注在图1-5 中图 1-52、金属型壁厚的设计根据铸件壁厚与金属型不厚的关系，取金属型壁厚为 30mm3、其他尺寸型腔表面至金属型边缘的距离取 30mm定位销至铸型边缘的尺寸不小于 10mm，直浇道高度比铸件高度高出 40~60mm4、型芯的设计采纳金属芯，并和底板连成一体5、排气系统的设计利用浇冒口和分型面排气6、金属型定位装置的设计 采纳定位销定位 7、锁紧机构的设计 采纳偏心锁锁紧机构四、设计心得 刚拿到这次课设的题目时，感觉无从下手，后来把以前学的金属型模具设计复习了一遍，慢慢的找到了一点思路
在设计过程中，也遇到好多问题，在各位老师的帮助下，终于把课设给做完了，做完了发现这次收获很大，熟悉了整个铸造工艺设计的流程，为以后参加工作打下了坚实的基础
五、参考资料《航空铸造工艺手册》 国营洪都机械厂《铸造手册》第 2 版 机械工艺出版社《
