锅炉安装通用工艺文件

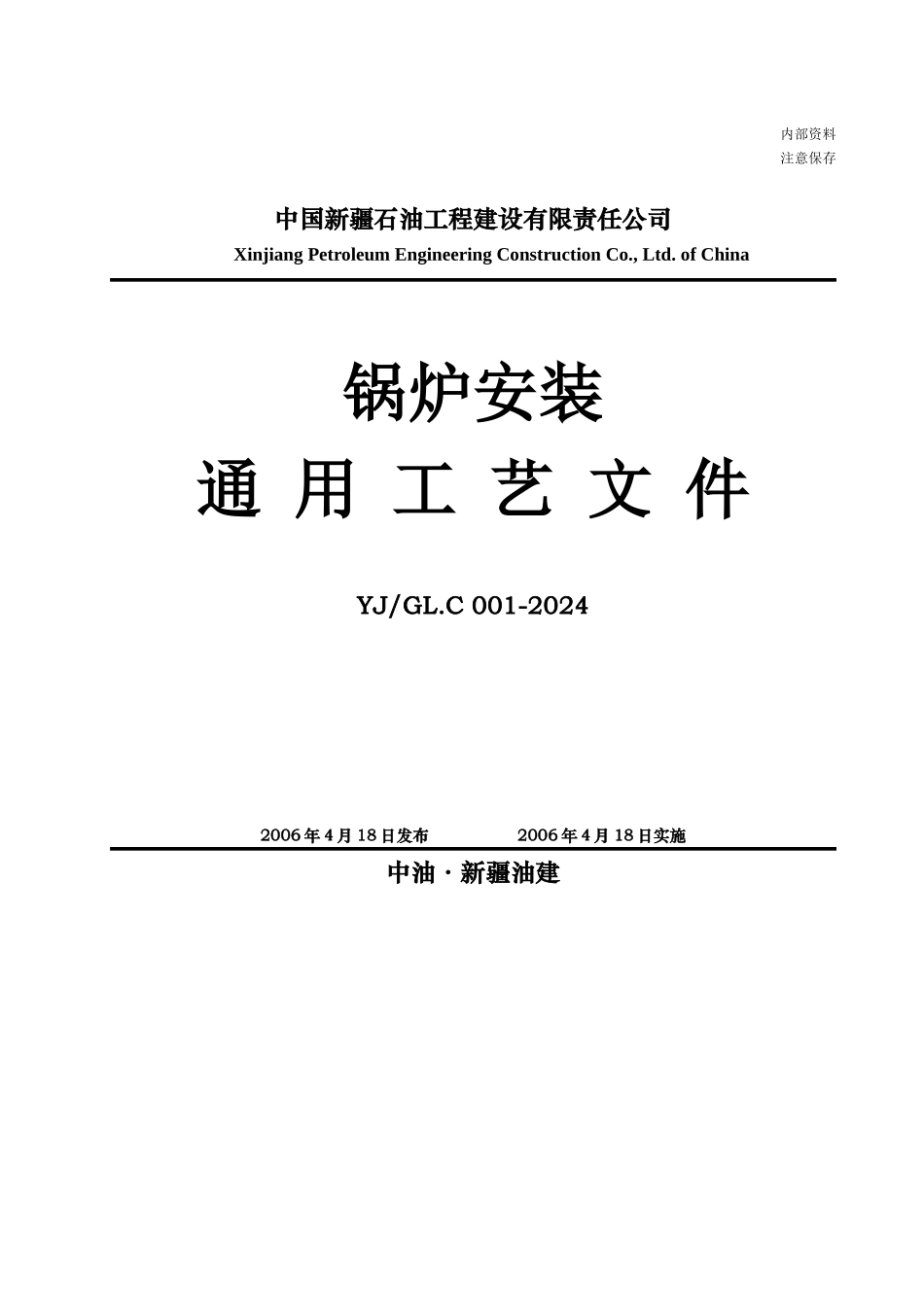

内部资料注意保存中国新疆石油工程建设有限责任公司Xinjiang Petroleum Engineering Construction Co., Ltd. of China锅炉安装通 用 工 艺 文 件YJ/GL.C 001-20242006 年 4 月 18 日发布 2006 年 4 月 18 日实施中油·新疆油建归口管理部门：工程管理部编 制：史 鹏 李 伟 伍星平 田昭非 曾 君 卢 红 陶天真 杜小勤 董春刚 栾军华 辛宪忠 马红娟审 核：徐风刚 李鸿魁 何玉科 付万翊 王荣胜 批 准：黄军平第五版印数 60 册目 录一、钢结构（包括平台扶梯）制作安装工艺二、辅机安装工艺 三、受热面安装工艺四、胀管工艺五、焊接工艺六、炉排安装（燃烧器安装）工艺七、水压试验工艺八、筑炉工艺九、烘炉工艺十、煮炉工艺十一、热态试运行工艺十二、超声波探伤工艺十三、射线探伤工艺十四、吊装工艺十五、暖管工艺十六、水处理设备安装调试工艺十七、矫正、组合工艺锅炉安装控制要点一览表锅炉安装过程质量问题控制表一、钢结构（包括平台扶梯）制作安装工艺1.平台扶梯施工顺序1.1 平台扶梯在安装之前进行外观检查，对发现的翘曲变形，漏焊等缺陷进行校正；1.2 选择一个平整的场地，根据图纸组合各层平台的平台框架，平台框架组合后应保持平整，焊接应牢固；1.3 铺设栅架时，栅架与栅架之间留 10mm 的间隙，栅架铺放到平台上后四周进行点焊，保证栅架槽钢连续牢固；1.4 在钢架吊装前，将左侧及后侧的平台支撑架焊在钢架上的安装位置，将后侧的平台安装在后侧钢架上，与后侧钢架一起吊装；1.5 钢架吊装焊接完毕后，吊装左侧的平台扶梯，安装扶梯栏杆和挡脚板；1.6 待锅炉大件吊装结束，右侧钢架封口以及四根集中下降管就位以后，安装右侧及前侧的平台扶梯。2.一般规定2.1 锅炉平台步道图纸上标注的各层平台的标高为平台框架槽钢上平面的标高；2.2 平台的托架是焊接高度为平台框架槽钢下颊标高；2.3 安装托架时，安装位置应对准钢架立柱的中心线，特别情况无法对准中心线时，可偏离中心线或焊在立柱的侧面；2.4 安装托架时，可以切割托架的两支撑腿以保证托架上平面的水平，托架伸出平台部分不得大于 40mm；2.5 平台的栏杆柱间距为 1000-1200mm，根据平台长度均匀布置栏杆柱；2.6 平台的吊装工作需在锅炉钢架焊接安毕后方可进行；2.7 安装过程中遇到的因设计失误等特别情况而造成的平台扶梯不能正常安装时，根据锅炉平台扶梯安装使用说明书的处理方法进行处理。3.钢架组合架3.1 ...
