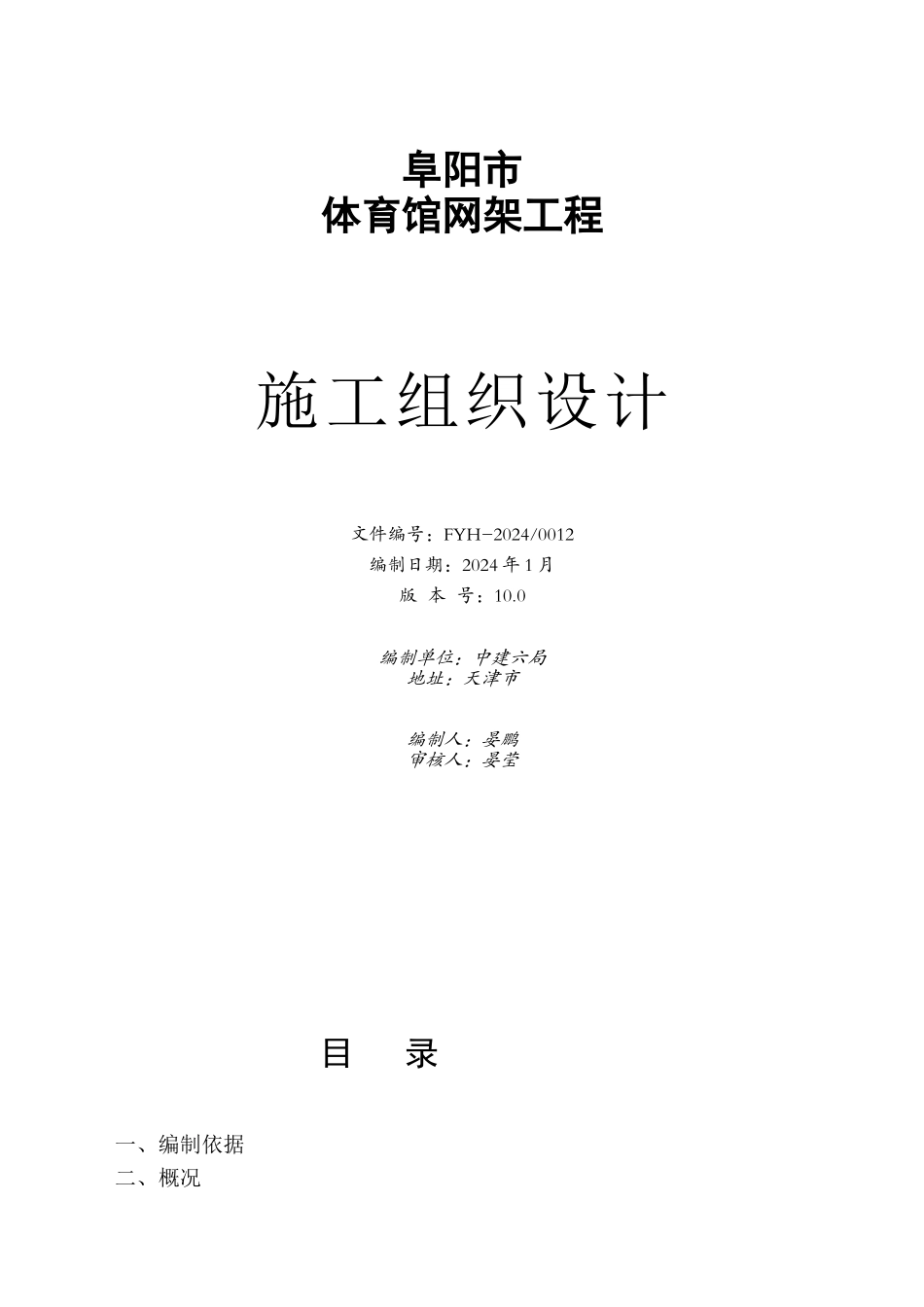

阜阳市体育馆网架,施工组织设计VIP专享

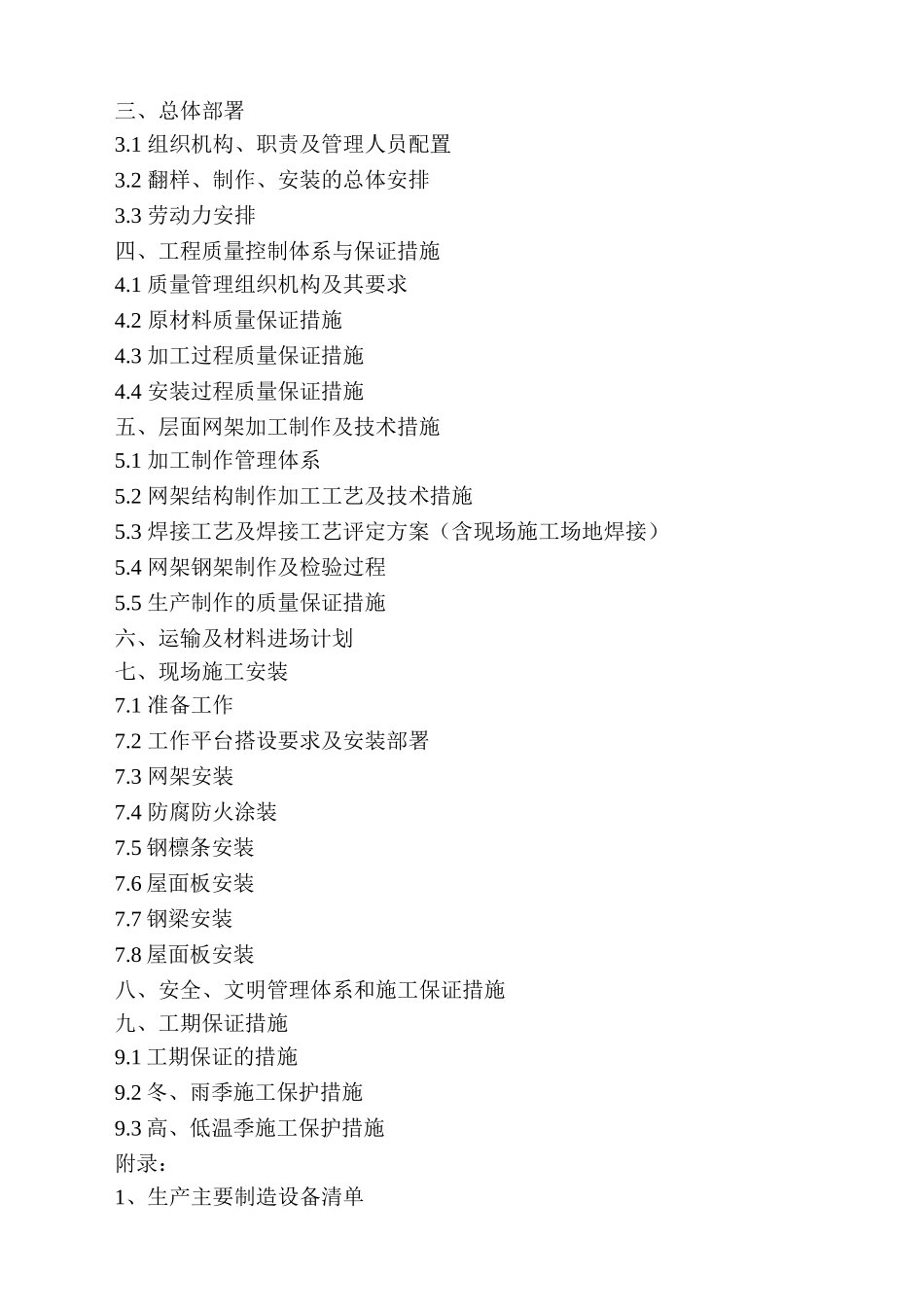

阜阳市体育馆网架工程施工组织设计文件编号：FYH-2024/0012编制日期：2024 年 1 月版 本 号：10.0编制单位：中建六局地址：天津市编制人：晏鹏审核人：晏莹 目 录一、编制依据二、概况 三、总体部署3.1 组织机构、职责及管理人员配置3.2 翻样、制作、安装的总体安排3.3 劳动力安排四、工程质量控制体系与保证措施4.1 质量管理组织机构及其要求4.2 原材料质量保证措施4.3 加工过程质量保证措施4.4 安装过程质量保证措施五、层面网架加工制作及技术措施5.1 加工制作管理体系5.2 网架结构制作加工工艺及技术措施5.3 焊接工艺及焊接工艺评定方案（含现场施工场地焊接）5.4 网架钢架制作及检验过程5.5 生产制作的质量保证措施六、运输及材料进场计划七、现场施工安装7.1 准备工作7.2 工作平台搭设要求及安装部署7.3 网架安装7.4 防腐防火涂装7.5 钢檩条安装7.6 屋面板安装7.7 钢梁安装7.8 屋面板安装八、安全、文明管理体系和施工保证措施九、工期保证措施9.1 工期保证的措施9.2 冬、雨季施工保护措施9.3 高、低温季施工保护措施附录：1、生产主要制造设备清单2、施工机械配备计划表3、施工进度计划一、编制依据：《碳素结构钢》[GB 700—88]《低合金高强度结构钢》[GB/T 1591—94]《钢结构用扭剪型高强度螺栓连接副》[GB/T3632—3633—95]《钢结构用高强度大六角头螺栓》[GB/T 1228—91]《碳钢焊条》[GB/T 5117—95]《低合金结构钢焊条》[GB/T 5118—95]《碳素钢埋弧焊用焊剂》[GB 5293—99]《钢结构防火涂料应用技术法律规范》[CEC 24]《压型金属板设计施工规程》[YBJ 216]《钢结构高强度螺栓连接设计、施工及验收规程》[JCJ 82—91]《建筑钢结构焊接技术规程》[JGJ 81—2024]《涂装前钢材表面锈蚀等级和除锈等级》[GB 8923—88]《工业建筑防腐蚀设计法律规范》[GB50046—95]《建筑防腐蚀工程施工及验收法律规范》[GB50212—81]《冷弯内卷边槽钢》[GB 6723—86]《钢结构工程施工质量验收法律规范》[GB 50205—2001]《网架结构设计与施工规程》[JGJ7-91]《网架结构工程质量检验评定标准》[JGJ78-91]二、工程概况：本工程为阜阳市体育馆网架工程。建筑面积：50000 平米总包单位：武汉建工监理单位：天津港保税区中天建设咨询管理有限公司体育馆网架屋面主体结构为普通钢网架，正放四角锥型，下弦支撑，钢网架投影面积为 5848m2，屋面采纳上板 0.53mm，下板 0.476mm，聚苯75mm 厚的厚复合彩钢板,依据设...
