防排水施工工艺

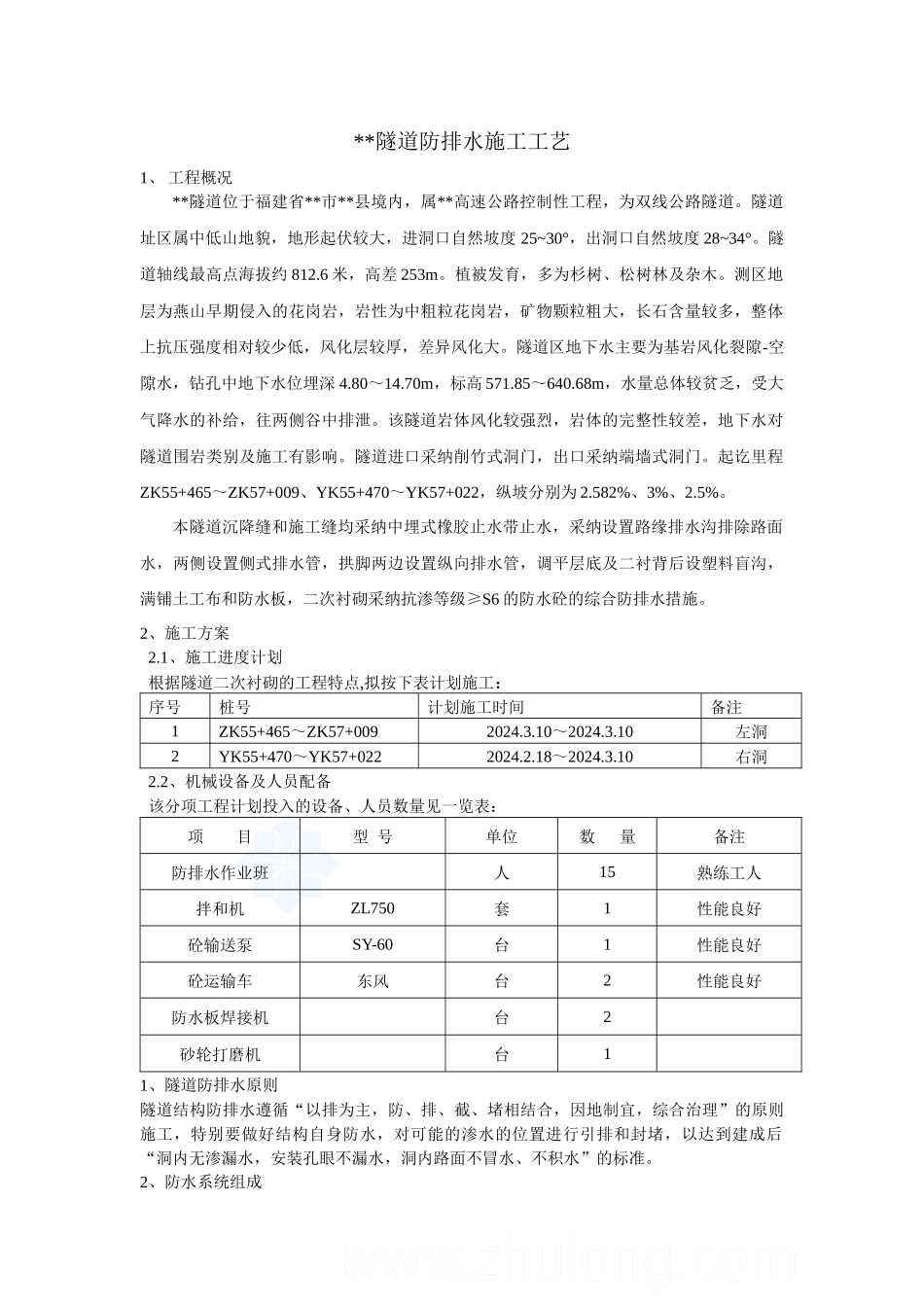

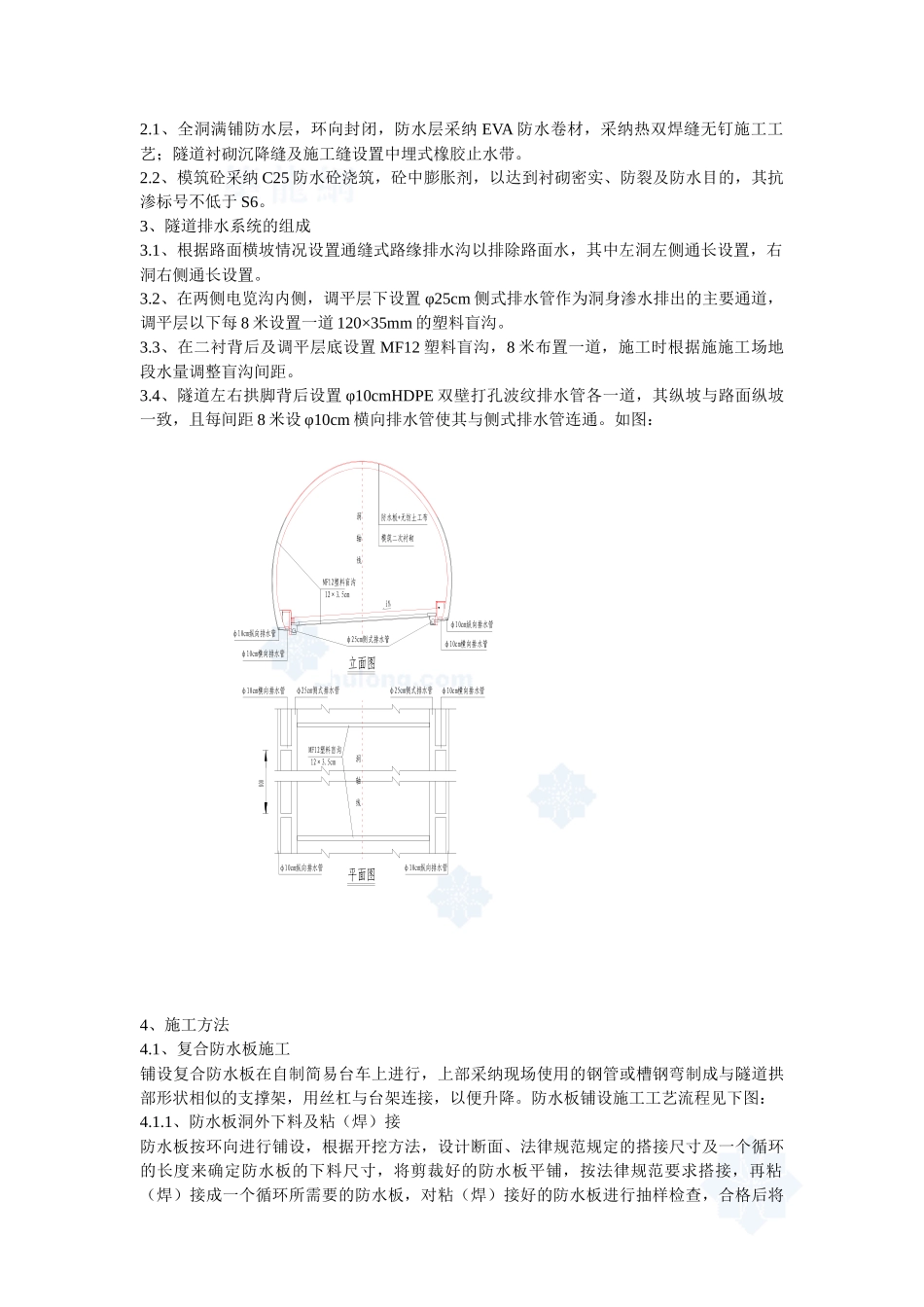

**隧道防排水施工工艺1、 工程概况**隧道位于福建省**市**县境内，属**高速公路控制性工程，为双线公路隧道。隧道址区属中低山地貌，地形起伏较大，进洞口自然坡度 25~30°，出洞口自然坡度 28~34°。隧道轴线最高点海拔约 812.6 米，高差 253m。植被发育，多为杉树、松树林及杂木。测区地层为燕山早期侵入的花岗岩，岩性为中粗粒花岗岩，矿物颗粒粗大，长石含量较多，整体上抗压强度相对较少低，风化层较厚，差异风化大。隧道区地下水主要为基岩风化裂隙-空隙水，钻孔中地下水位埋深 4.80～14.70m，标高 571.85～640.68m，水量总体较贫乏，受大气降水的补给，往两侧谷中排泄。该隧道岩体风化较强烈，岩体的完整性较差，地下水对隧道围岩类别及施工有影响。隧道进口采纳削竹式洞门，出口采纳端墙式洞门。起讫里程ZK55+465～ZK57+009、YK55+470～YK57+022，纵坡分别为 2.582%、3%、2.5%。本隧道沉降缝和施工缝均采纳中埋式橡胶止水带止水，采纳设置路缘排水沟排除路面水，两侧设置侧式排水管，拱脚两边设置纵向排水管，调平层底及二衬背后设塑料盲沟，满铺土工布和防水板，二次衬砌采纳抗渗等级≥S6 的防水砼的综合防排水措施。2、施工方案2.1、施工进度计划根据隧道二次衬砌的工程特点,拟按下表计划施工：序号桩号计划施工时间备注1ZK55+465～ZK57+0092024.3.10～2024.3.10左洞2YK55+470～YK57+0222024.2.18～2024.3.10右洞2.2、机械设备及人员配备该分项工程计划投入的设备、人员数量见一览表：项 目型 号单位数 量备注防排水作业班人15熟练工人拌和机ZL750套1性能良好砼输送泵SY-60台1性能良好砼运输车东风台2性能良好防水板焊接机台2砂轮打磨机台11、隧道防排水原则隧道结构防排水遵循“以排为主，防、排、截、堵相结合，因地制宜，综合治理”的原则施工，特别要做好结构自身防水，对可能的渗水的位置进行引排和封堵，以达到建成后“洞内无渗漏水，安装孔眼不漏水，洞内路面不冒水、不积水”的标准。2、防水系统组成2.1、全洞满铺防水层，环向封闭，防水层采纳 EVA 防水卷材，采纳热双焊缝无钉施工工艺；隧道衬砌沉降缝及施工缝设置中埋式橡胶止水带。2.2、模筑砼采纳 C25 防水砼浇筑，砼中膨胀剂，以达到衬砌密实、防裂及防水目的，其抗渗标号不低于 S6。3、隧道排水系统的组成3.1、根据路面横坡情况设置通缝式路缘排水沟以排除路面水，其中左洞左侧通长设置，右洞右侧通长设置。3.2、在两侧电览沟内侧，调平层下设置 φ25c...
