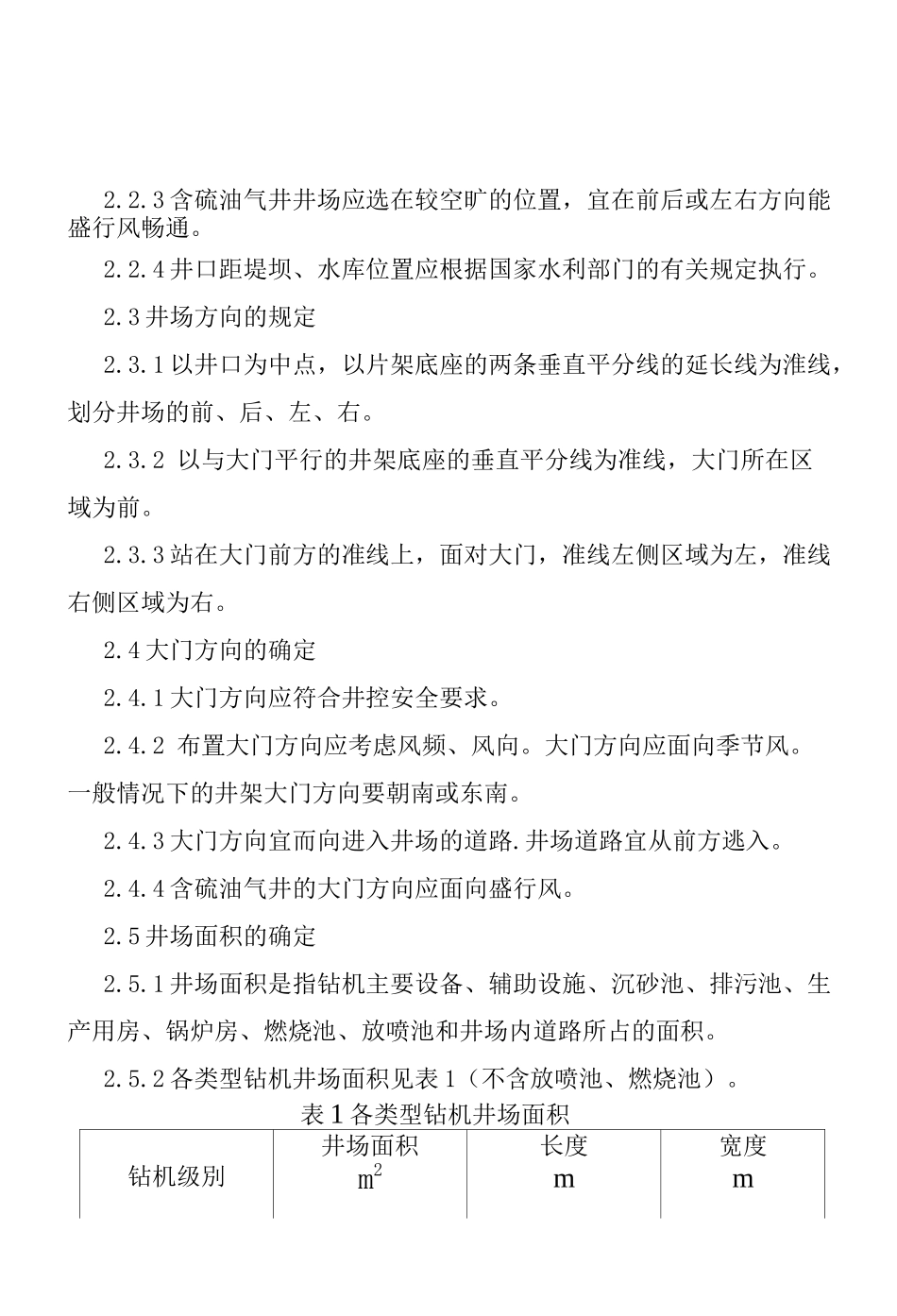

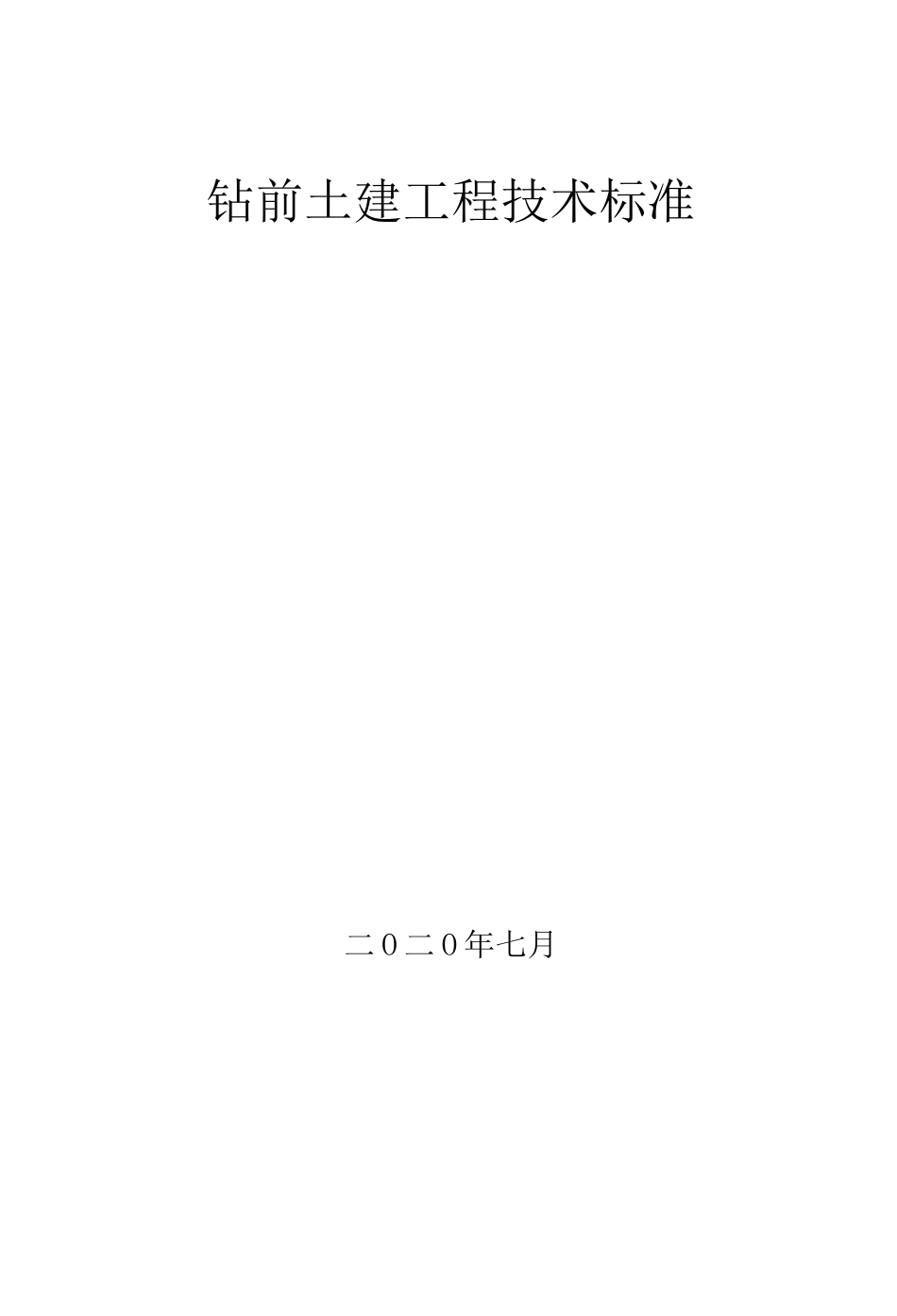

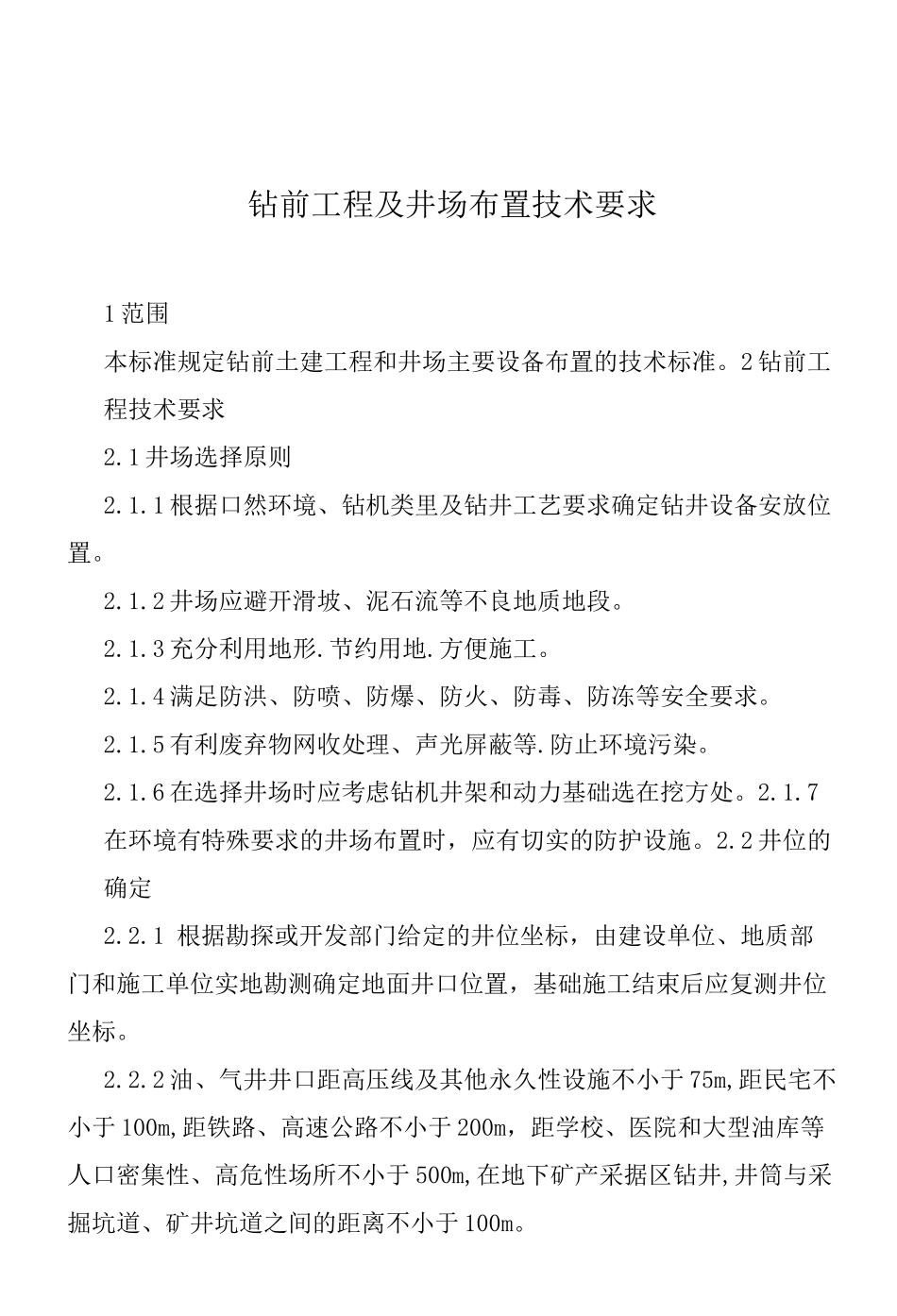

钻前土建工程技术标准二 O 二 O 年七月钻前工程及井场布置技术要求1 范围本标准规定钻前土建工程和井场主要设备布置的技术标准。2 钻前工程技术要求2.1 井场选择原则2.1.1 根据口然环境、钻机类里及钻井工艺要求确定钻井设备安放位置。2.1.2 井场应避开滑坡、泥石流等不良地质地段。2.1.3 充分利用地形.节约用地.方便施工。2.1.4 满足防洪、防喷、防爆、防火、防毒、防冻等安全要求。2.1.5 有利废弃物网收处理、声光屏蔽等.防止环境污染。2.1.6 在选择井场时应考虑钻机井架和动力基础选在挖方处。2.1.7在环境有特殊要求的井场布置时,应有切实的防护设施。2.2 井位的确定2.2.1 根据勘探或开发部门给定的井位坐标,由建设单位、地质部门和施工单位实地勘测确定地面井口位置,基础施工结束后应复测井位坐标。2.2.2 油、气井井口距高压线及其他永久性设施不小于 75m,距民宅不小于 100m,距铁路、高速公路不小于 200m,距学校、医院和大型油库等人口密集性、高危性场所不小于 500m,在地下矿产采据区钻井,井筒与采掘坑道、矿井坑道之间的距离不小于 100m。2.2.3 含硫油气井井场应选在较空旷的位置,宜在前后或左右方向能盛行风畅通。2.2.4 井口距堤坝、水库位置应根据国家水利部门的有关规定执行。2.3 井场方向的规定2.3.1 以井口为中点,以片架底座的两条垂直平分线的延长线为淮线,划分井场的前、后、左、右。2.3.2 以与大门平行的井架底座的垂直平分线为准线,大门所在区域为前。2.3.3 站在大门前方的准线上,面对大门,准线左侧区域为左,准线右侧区域为右。2.4 大门方向的确定2.4.1 大门方向应符合井控安全要求。2.4.2 布置大门方向应考虑风频、风向。大门方向应面向季节风。一般情况下的井架大门方向要朝南或东南。2.4.3 大门方向宜而向进入井场的道路.井场道路宜从前方逃入。2.4.4 含硫油气井的大门方向应面向盛行风。2.5 井场面积的确定2.5.1 井场面积是指钻机主要设备、辅助设施、沉砂池、排污池、生产用房、锅炉房、燃烧池、放喷池和井场内道路所占的面积。2.5.2 各类型钻机井场面积见表 1(不含放喷池、燃烧池)。表 1 各类型钻机井场面积钻机级別井场面积m2长度m宽度mZJ10$6400$80$80ZJ20$6400$80$80ZJ30>8100>90>90ZJ40$10000$100$100ZJ50$11025$105$105ZJ70$13200$120$110ZJ90>16800$140$120注:井场前后为长,井场左右为宽。2.5.3 燃烧池和放喷池的设置应符合井控安全要求。实施欠平衡钻井作业的...
