道路工程制图规范

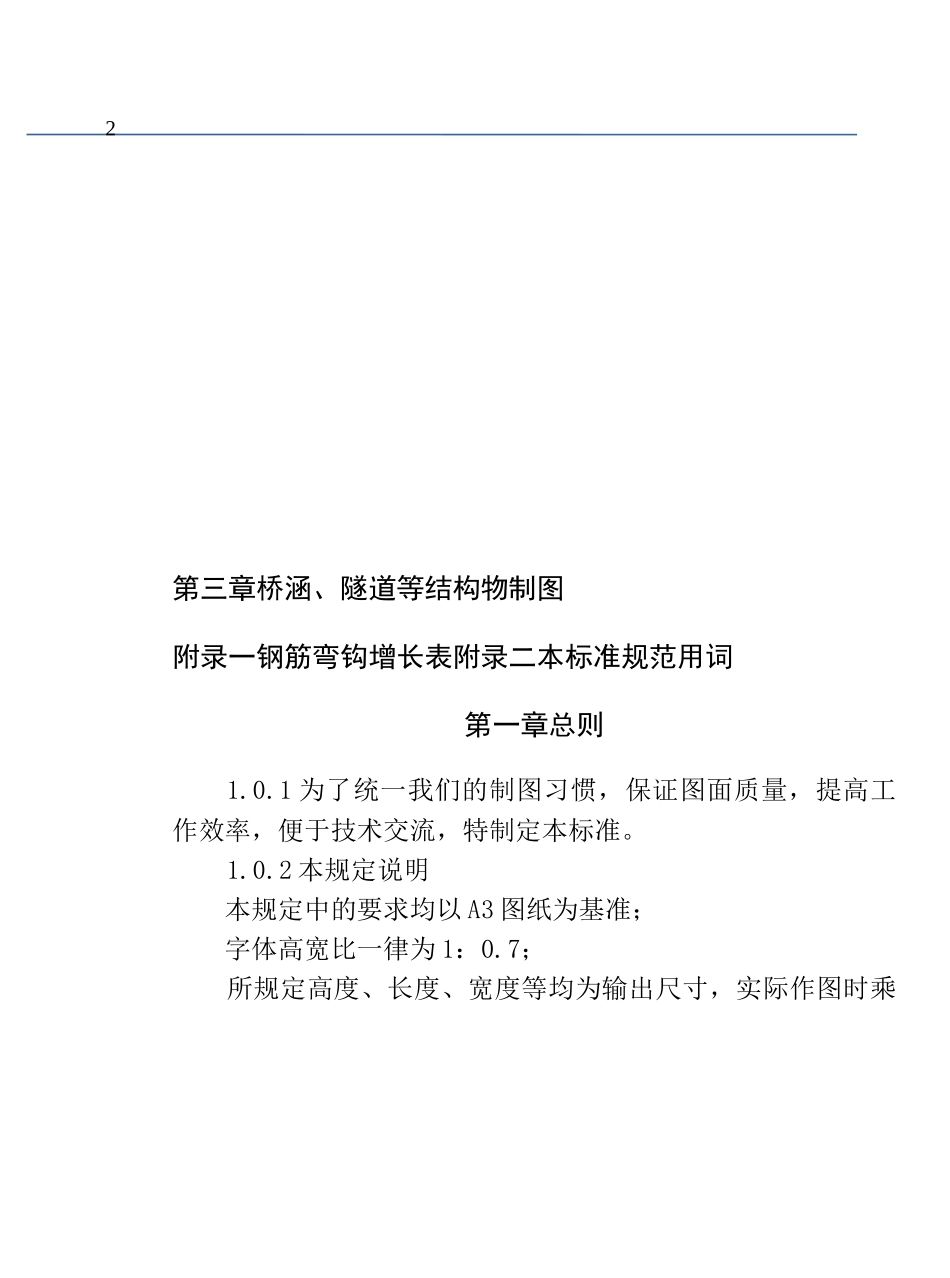

3道路工程制图规范（修订本）第一章总则第二章一般规定2第三章桥涵、隧道等结构物制图附录一钢筋弯钩增长表附录二本标准规范用词第一章总则1.0.1 为了统一我们的制图习惯，保证图面质量，提高工作效率，便于技术交流，特制定本标准。1.0.2 本规定说明本规定中的要求均以 A3 图纸为基准；字体高宽比一律为 1：0.7；所规定高度、长度、宽度等均为输出尺寸，实际作图时乘23以相应比例即可。1.0.3 路桥工程制图，除应遵守本标准外，尚应符合国家有关现行标准规定。本规定有未说详尽之处请查阅《道路工程制图标准》GB-50162-92o 如本规范与其有冲突之处以《道路工程制图标准》为准，敬请指出以便日后改正。规范中所有黑体字所述内容为设计室规定尺寸，设计室人员必须严格按其执行，有不对之处请指出及时改正。3第二章一般规定第一节图幅及图框2.1.1 图幅及图框尺寸应符合表 2.1.1 规定（图 2.1.1.）o图幅及图框尺寸表 2.1.1图幅尺寸代"善、AOAlA2A3A4bXl841X1189594X841420X594297X420210X297a3535353025c1010101010图 2.1.12.1.2 图幅短边不得加长，长边加长时，AO、A2、A4 应为150mm 的整数倍，Al、A3 图应为 210mm 的整数倍。2.1.3 图标及会签栏：按国家有关标准，设计室每个项目统一绘制图框。如无特别要求则采用图 2.1.2 图框。第二节字体及书写方法2.2.1 字体：设计室计算机统一设置字体，所有图纸一律选用 Fsdb_e.shx 字体，BigFont 选用 Hztxt.shx0每张图纸中尽量用同一种字体，一般不超两种字体。1u:■■J1.的丈字:軌氏11犬⑺:违 Ul1.CxiO~.L|6b|_111IIIIIIIII|H||MII 刨 k*2~L 珈1.3图 2.1.22.2.2 字高：文字高度系列为 2、2.5、3、3.5、4、5、7、10、14、20mmoA3 图纸中“立面图”“侧面图”“大样图”等视图名称字高设置为 5mm。若各视图比例不同，其比例可标注在视图图名的右侧，底部与视图字底部平齐，比例字高为 3mm。视图图3名下画双划线，上线为粗实线，距图名底部 0.5~1mm；下线为细实线，距上线 0.5~1mm,线宽以颜色定义。图中工程数量表及其他表格表名称字高为 5mm,表中文字高度为 3mmo 表名称下部双划线同视图名称双划线。附注中“附注”二字为 5mm；正文文字为 4mm。图框中文字字高为 5mm。（设计单位名称字高为 5mm；日期、比例、图号中文字字高为 5mm,数字及英文字母为 5mm,签署栏中字高为 5mmo）图中尺寸数字高度为 2.5mmo 同一列或行中的尺寸标注应严格对齐，不得参差不齐...
