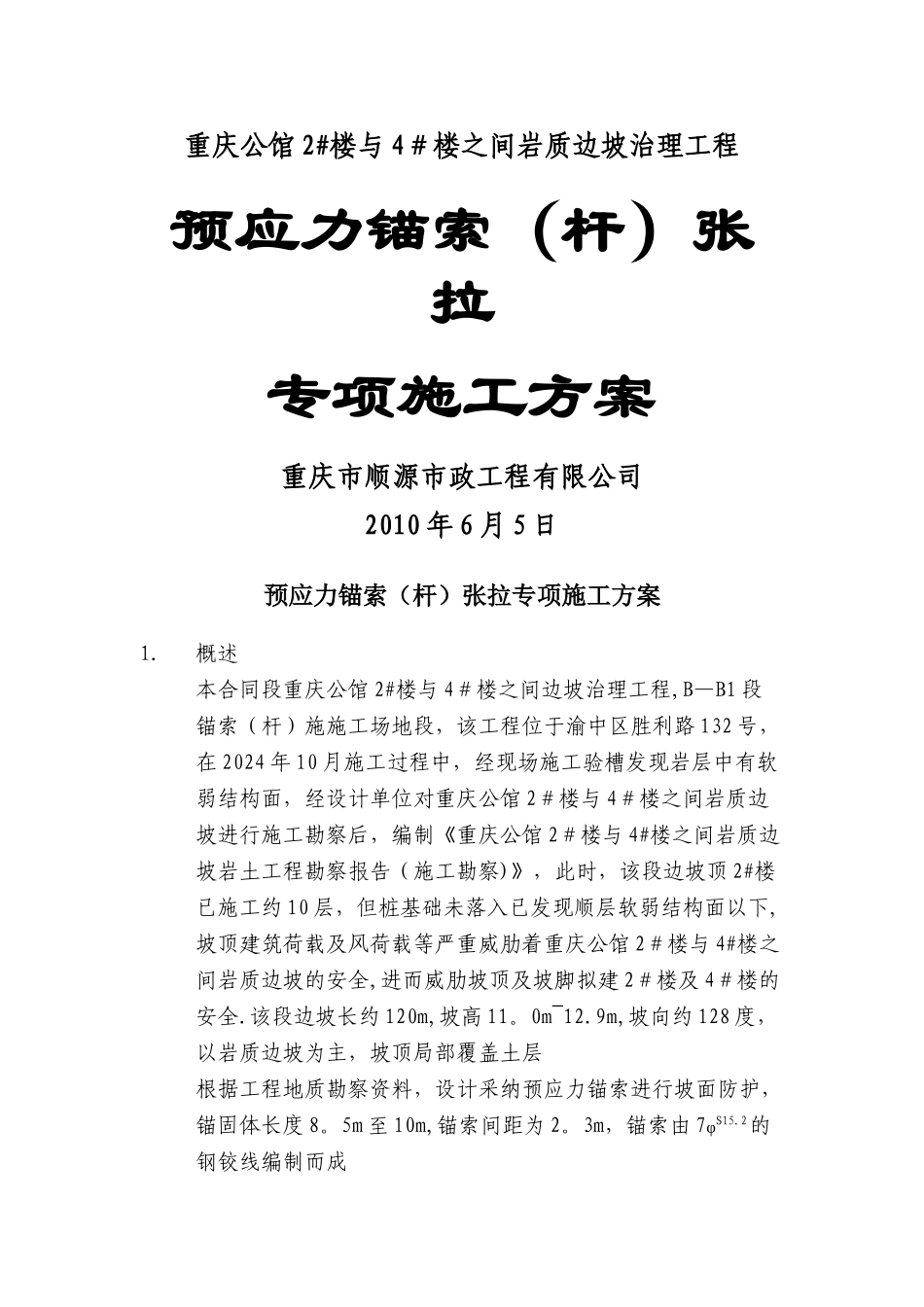

预应力锚杆专项施工方案_第1页
1/11

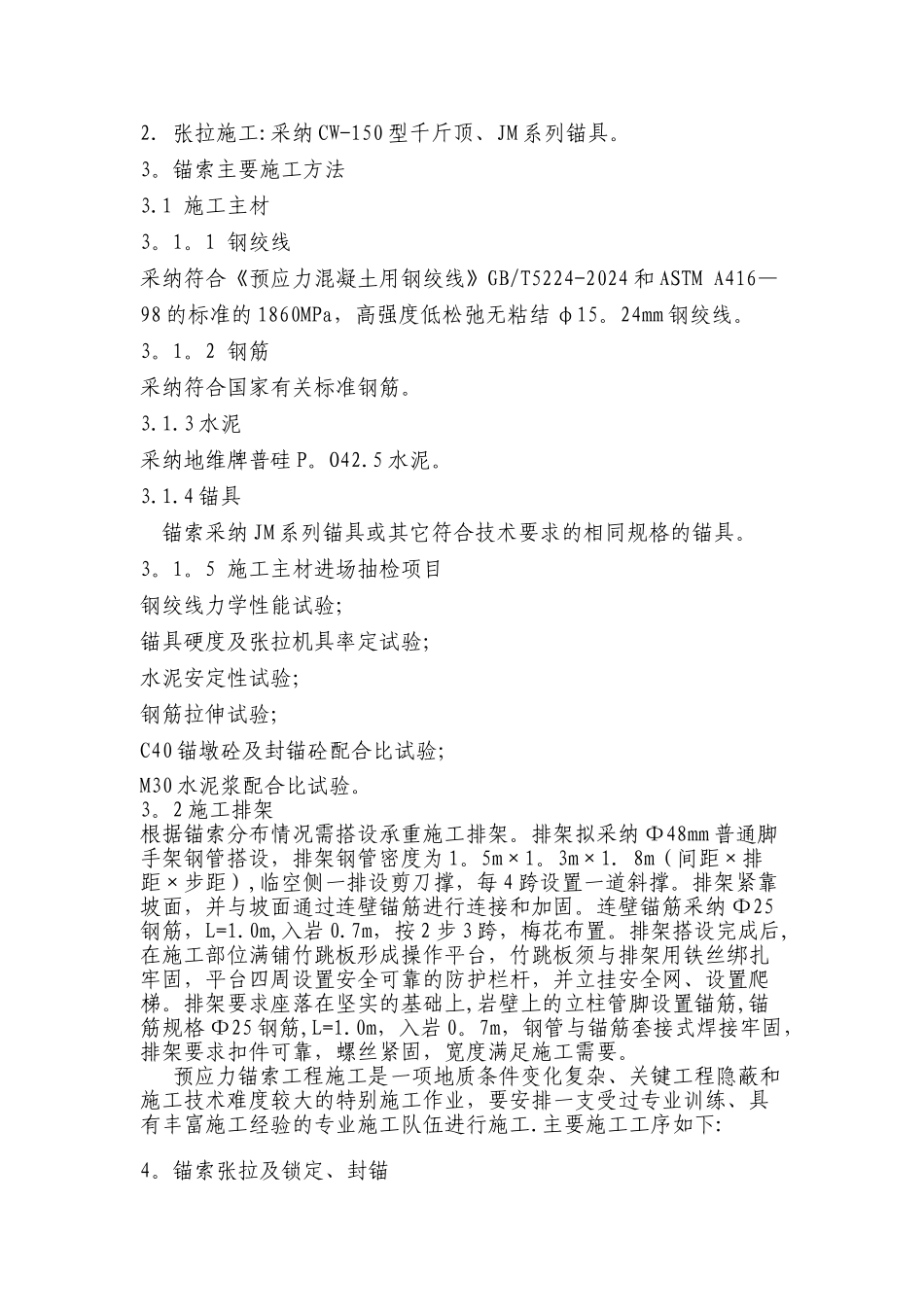

预应力锚杆专项施工方案_第2页
2/11

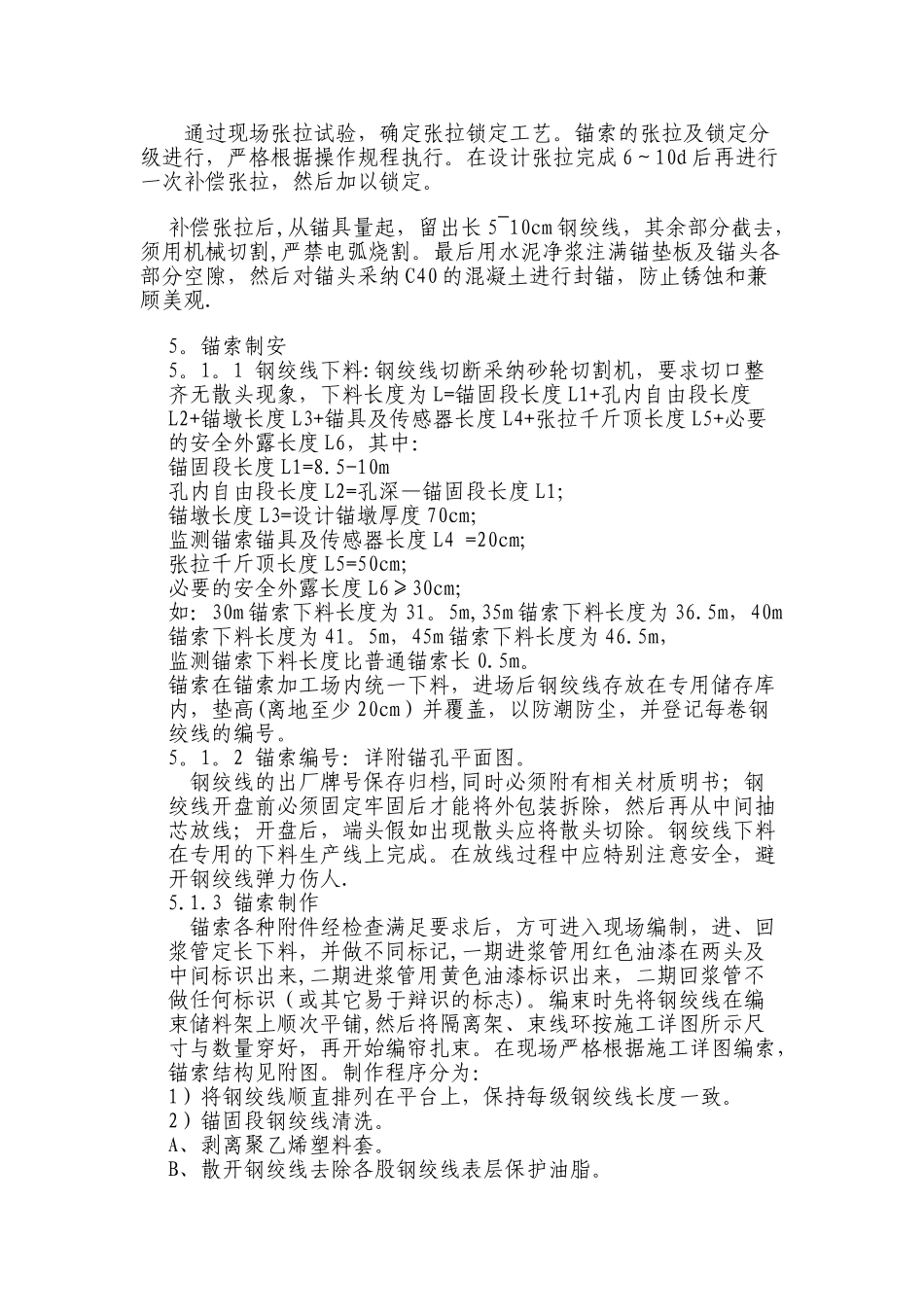

预应力锚杆专项施工方案_第3页
3/11
重庆公馆 2#楼与 4#楼之间岩质边坡治理工程预应力锚索(杆)张拉专项施工方案重庆市顺源市政工程有限公司2010 年 6 月 5 日预应力锚索(杆)张拉专项施工方案1.概述本合同段重庆公馆 2#楼与 4#楼之间边坡治理工程,B—B1 段锚索(杆)施施工场地段,该工程位于渝中区胜利路 132 号,在 2024 年 10 月施工过程中,经现场施工验槽发现岩层中有软弱结构面,经设计单位对重庆公馆 2#楼与 4#楼之间岩质边坡进行施工勘察后,编制《重庆公馆 2#楼与 4#楼之间岩质边坡岩土工程勘察报告(施工勘察)》,此时,该段边坡顶 2#楼已施工约 10 层,但桩基础未落入已发现顺层软弱结构面以下,坡顶建筑荷载及风荷载等严重威肋着重庆公馆 2#楼与 4#楼之间岩质边坡的安全,进而威肋坡顶及坡脚拟建 2#楼及 4#楼的安全.该段边坡长约 120m,坡高 11。0m~12.9m,坡向约 128 度,以岩质边坡为主,坡顶局部覆盖土层根据工程地质勘察资料,设计采纳预应力锚索进行坡面防护,锚固体长度 8。5m 至 10m,锚索间距为 2。3m,锚索由 7φS15.2的钢铰线编制而成2.张拉施工:采纳 CW-150 型千斤顶、JM 系列锚具。3。锚索主要施工方法3.1 施工主材3。1。1 钢绞线采纳符合《预应力混凝土用钢绞线》GB/T5224-2024 和 ASTM A416—98 的标准的 1860MPa,高强度低松弛无粘结 φ15。24mm 钢绞线。3。1。2 钢筋采纳符合国家有关标准钢筋。3.1.3 水泥采纳地维牌普硅 P。O42.5 水泥。3.1.4 锚具 锚索采纳 JM 系列锚具或其它符合技术要求的相同规格的锚具。3。1。5 施工主材进场抽检项目钢绞线力学性能试验;锚具硬度及张拉机具率定试验;水泥安定性试验;钢筋拉伸试验;C40 锚墩砼及封锚砼配合比试验;M30 水泥浆配合比试验。3。2 施工排架根据锚索分布情况需搭设承重施工排架。排架拟采纳 Φ48mm 普通脚手架钢管搭设,排架钢管密度为 1。5m×1。3m×1. 8m(间距×排距×步距),临空侧一排设剪刀撑,每 4 跨设置一道斜撑。排架紧靠坡面,并与坡面通过连壁锚筋进行连接和加固。连壁锚筋采纳 Φ25钢筋,L=1.0m,入岩 0.7m,按 2 步 3 跨,梅花布置。排架搭设完成后,在施工部位满铺竹跳板形成操作平台,竹跳板须与排架用铁丝绑扎牢固,平台四周设置安全可靠的防护栏杆,并立挂安全网、设置爬梯。排架要求座落在坚实的基础上,岩壁上的立柱管脚设置锚筋,锚筋规格 Φ25 钢筋,L=1.0m,入岩 0。7m,钢管与锚筋套接式焊接...
