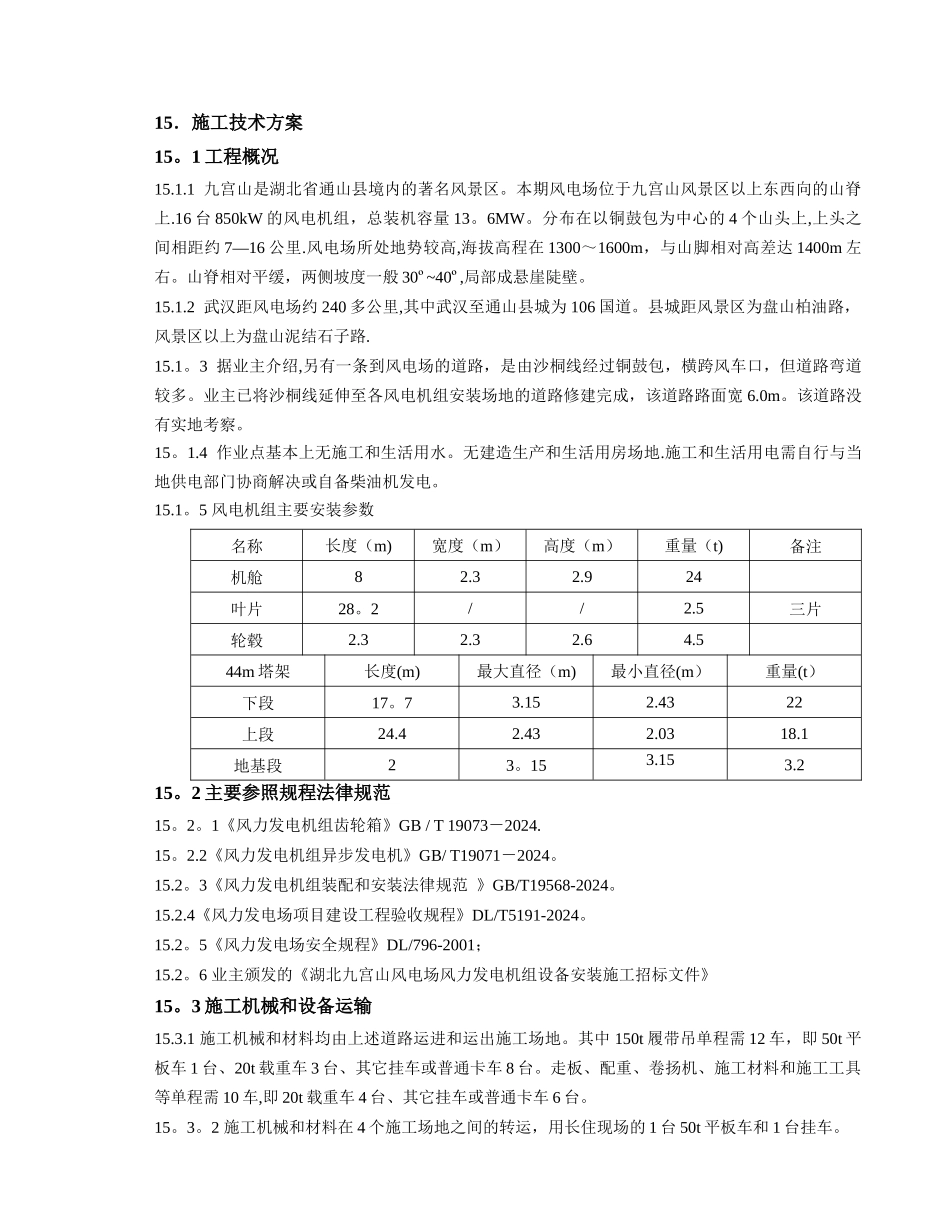

15.施工技术方案15。1 工程概况15.1.1 九宫山是湖北省通山县境内的著名风景区。本期风电场位于九宫山风景区以上东西向的山脊上.16 台 850kW 的风电机组,总装机容量 13。6MW。分布在以铜鼓包为中心的 4 个山头上,上头之间相距约 7—16 公里.风电场所处地势较高,海拔高程在 1300~1600m,与山脚相对高差达 1400m 左右。山脊相对平缓,两侧坡度一般 30º~40º,局部成悬崖陡壁。15.1.2 武汉距风电场约 240 多公里,其中武汉至通山县城为 106 国道。县城距风景区为盘山柏油路,风景区以上为盘山泥结石子路.15.1。3 据业主介绍,另有一条到风电场的道路,是由沙桐线经过铜鼓包,横跨风车口,但道路弯道较多。业主已将沙桐线延伸至各风电机组安装场地的道路修建完成,该道路路面宽 6.0m。该道路没有实地考察。15。1.4 作业点基本上无施工和生活用水。无建造生产和生活用房场地.施工和生活用电需自行与当地供电部门协商解决或自备柴油机发电。15.1。5 风电机组主要安装参数名称长度(m)宽度(m)高度(m)重量(t)备注机舱82.32.924叶片28。2//2.5三片轮毂2.32.32.64.544m 塔架长度(m)最大直径(m)最小直径(m)重量(t)下段17。73.152.4322上段24.42.432.0318.1地基段23。153.153.215。2 主要参照规程法律规范15。2。1《风力发电机组齿轮箱》GB / T 19073-2024.15。2.2《风力发电机组异步发电机》GB/ T19071-2024。15.2。3《风力发电机组装配和安装法律规范 》GB/T19568-2024。15.2.4《风力发电场项目建设工程验收规程》DL/T5191-2024。15.2。5《风力发电场安全规程》DL/796-2001;15.2。6 业主颁发的《湖北九宫山风电场风力发电机组设备安装施工招标文件》15。3 施工机械和设备运输15.3.1 施工机械和材料均由上述道路运进和运出施工场地。其中 150t 履带吊单程需 12 车,即 50t 平板车 1 台、20t 载重车 3 台、其它挂车或普通卡车 8 台。走板、配重、卷扬机、施工材料和施工工具等单程需 10 车,即 20t 载重车 4 台、其它挂车或普通卡车 6 台。15。3。2 施工机械和材料在 4 个施工场地之间的转运,用长住现场的 1 台 50t 平板车和 1 台挂车。15.3.3 运输车辆在遇有急弯或陡坡不能正常行使时,采纳大功率拖拉机、推土机或卷扬机牵引,卷扬机地锚为配重块,电源来自柴油发电机。遇有小型沟壑或局部可临时处理的软弱地基时,用走板铺垫。15。3.4 根据现场实地勘察,目前施工场地和运输道路...
