骑马井”施工方法VIP专享

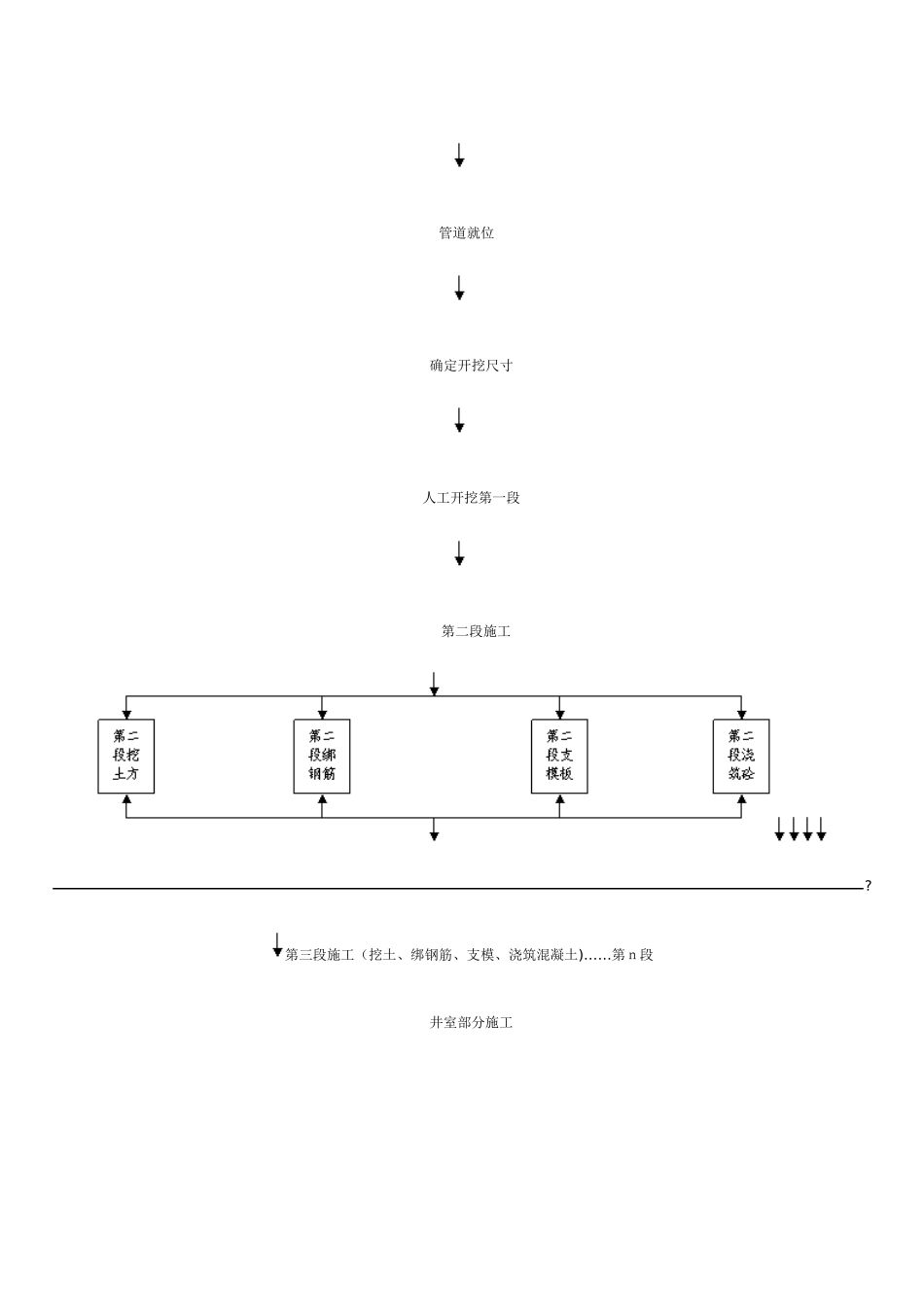

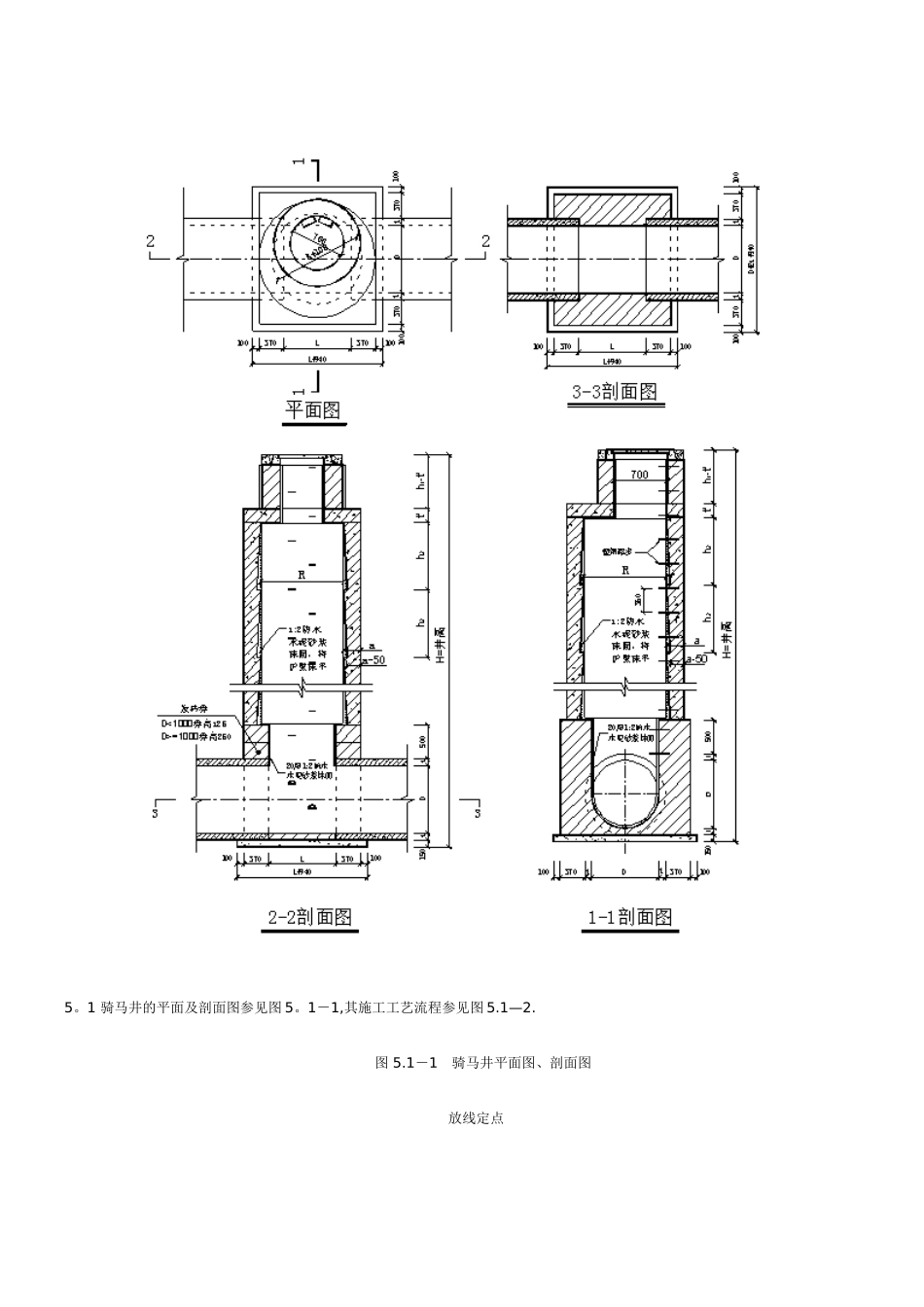

摘要:现代城市内的污水管道施工,主要采纳的是顶管的施工方法。我项目部经过对多个顶管施工工程的摸索和实践,制定出了一套行之有效的针对接收坑处检查井施工的新方法—“改型检查井—-骑马井”施工方法（以下简称骑马井）。 关键词:污水管 顶管施工 检查井 1 前言 现代城市内的污水管道施工，主要采纳的是顶管的施工方法．在顶管的施工过程中需要开挖工作坑和接收坑，等管道顶进完成后,工作坑和接收坑内开始砌筑(或浇注)检查井，然后回填和恢复路面，这是顶管施工最普遍的施工方法。根据接收坑处检查井的作用和特点,我项目部经过对多个顶管施工工程的摸索和实践，制定出了一套行之有效的针对接收坑处检查井施工的新方法—“改型检查井—－骑马井”施工方法(以下简称骑马井)。此工艺方法实施后取得了显著的经济效益和社会效益,是对污水管道顶管检查井施工的一次革命。2 特点 2.1 施工占地面积小，受周围条件限制较少。 2.２ 大大缩短了工期。 2.３ 节约大量资源（人力、物力、财力)。 ２．４ 应用范围广泛,对地质条件要求较低。 2。5 能够满足安全、质量和功能等各方面的要求。3 适用范围 本工法适用于顶管管道直径 800 ｍ m≤D≤1200mm,井深７ m 以内的普通直线型污水检查井的施工，对于特别井和三通、四通检查井不能适用。4 工艺原理 骑马井施工原理主要是根据人工挖孔桩的施工原理并参照《排水检查井图集》（图集号０ 2S515)整合而成的。骑马井的上半部分(井壁和井筒部分)采纳人工挖孔桩的施工原理,挖孔然后浇筑钢筋混凝土护壁;下半部分（井室部分)参照《排水检查井图集》（图集号02S515）中直线型砖砌污水检查井井室的样式进行施工。5 工艺流程及操作要点 5。1 骑马井的平面及剖面图参见图 5。1－1,其施工工艺流程参见图 5.1—2. 图 5.1－1 骑马井平面图、剖面图 放线定点 管道就位 确定开挖尺寸 人工开挖第一段 第二段施工?第三段施工（挖土、绑钢筋、支模、浇筑混凝土)……第ｎ段 井室部分施工？第ｎ段井壁施工安装爬梯,井壁抹面(含井室部分)浇注盖板（支底模、绑钢筋、浇注混凝土)井筒部分施工 恢复路面 图 5。１－１ 骑马井施工工艺流程图 ５。2 骑马井施工操作要点 ５。２。1 放线定点。这是所有工作坑和接收坑施工前的基础工作。假如在接收坑处采纳骑马井施工，则在放线定点时可以根据管段总长和标准管节的长度(２ｍ/节），在设计允许的情况下,对设计图纸中的管段长度进行适当的调整(一...
