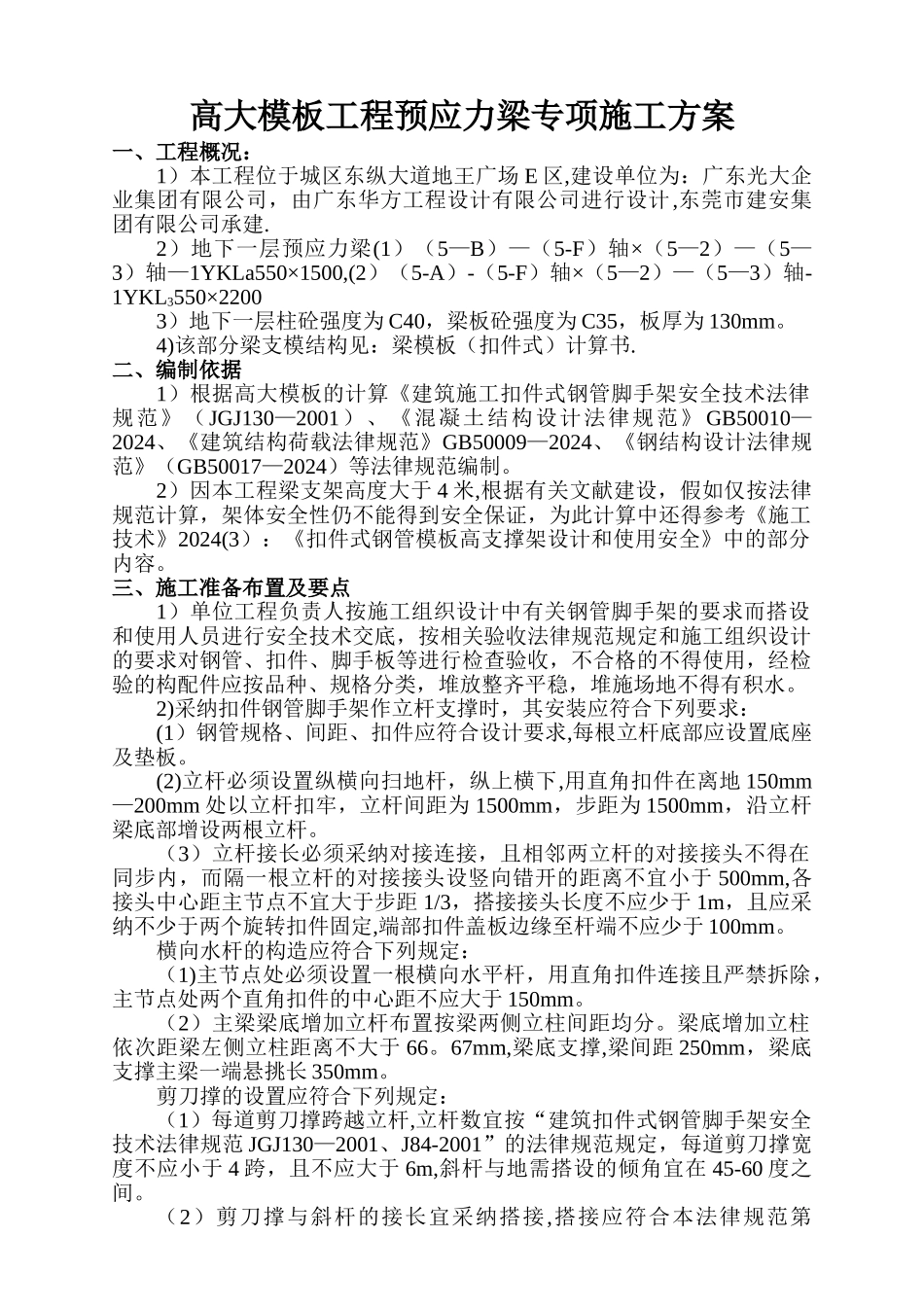

高大模板工程预应力梁专项施工方案一、工程概况：1）本工程位于城区东纵大道地王广场 E 区,建设单位为：广东光大企业集团有限公司，由广东华方工程设计有限公司进行设计,东莞市建安集团有限公司承建.2）地下一层预应力梁(1）（5—B）—（5-F）轴×（5—2）—（5—3）轴—1YKLa550×1500,(2）（5-A）-（5-F）轴×（5—2）—（5—3）轴-1YKL3550×22003）地下一层柱砼强度为 C40，梁板砼强度为 C35，板厚为 130mm。4)该部分梁支模结构见：梁模板（扣件式）计算书.二、编制依据1）根据高大模板的计算《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001）、《混凝土结构设计法律规范》 GB50010—2024、《建筑结构荷载法律规范》GB50009—2024、《钢结构设计法律规范》（GB50017—2024）等法律规范编制。2）因本工程梁支架高度大于 4 米,根据有关文献建设，假如仅按法律规范计算，架体安全性仍不能得到安全保证，为此计算中还得参考《施工技术》2024(3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。三、施工准备布置及要点1）单位工程负责人按施工组织设计中有关钢管脚手架的要求而搭设和使用人员进行安全技术交底，按相关验收法律规范规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格的不得使用，经检验的构配件应按品种、规格分类，堆放整齐平稳，堆施场地不得有积水。2)采纳扣件钢管脚手架作立杆支撑时，其安装应符合下列要求：(1）钢管规格、间距、扣件应符合设计要求,每根立杆底部应设置底座及垫板。(2)立杆必须设置纵横向扫地杆，纵上横下,用直角扣件在离地 150mm—200mm 处以立杆扣牢，立杆间距为 1500mm，步距为 1500mm，沿立杆梁底部增设两根立杆。（3）立杆接长必须采纳对接连接，且相邻两立杆的对接接头不得在同步内，而隔一根立杆的对接接头设竖向错开的距离不宜小于 500mm,各接头中心距主节点不宜大于步距 1/3，搭接接头长度不应少于 1m，且应采纳不少于两个旋转扣件固定,端部扣件盖板边缘至杆端不应少于 100mm。横向水杆的构造应符合下列规定：（1)主节点处必须设置一根横向水平杆，用直角扣件连接且严禁拆除，主节点处两个直角扣件的中心距不应大于 150mm。（2）主梁梁底增加立杆布置按梁两侧立柱间距均分。梁底增加立柱依次距梁左侧立柱距离不大于 66。67mm,梁底支撑,梁间距 250mm，梁底支撑主梁一端悬挑长 350mm。剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立...
