高层住宅小区电气施工组织设计-secret[1]

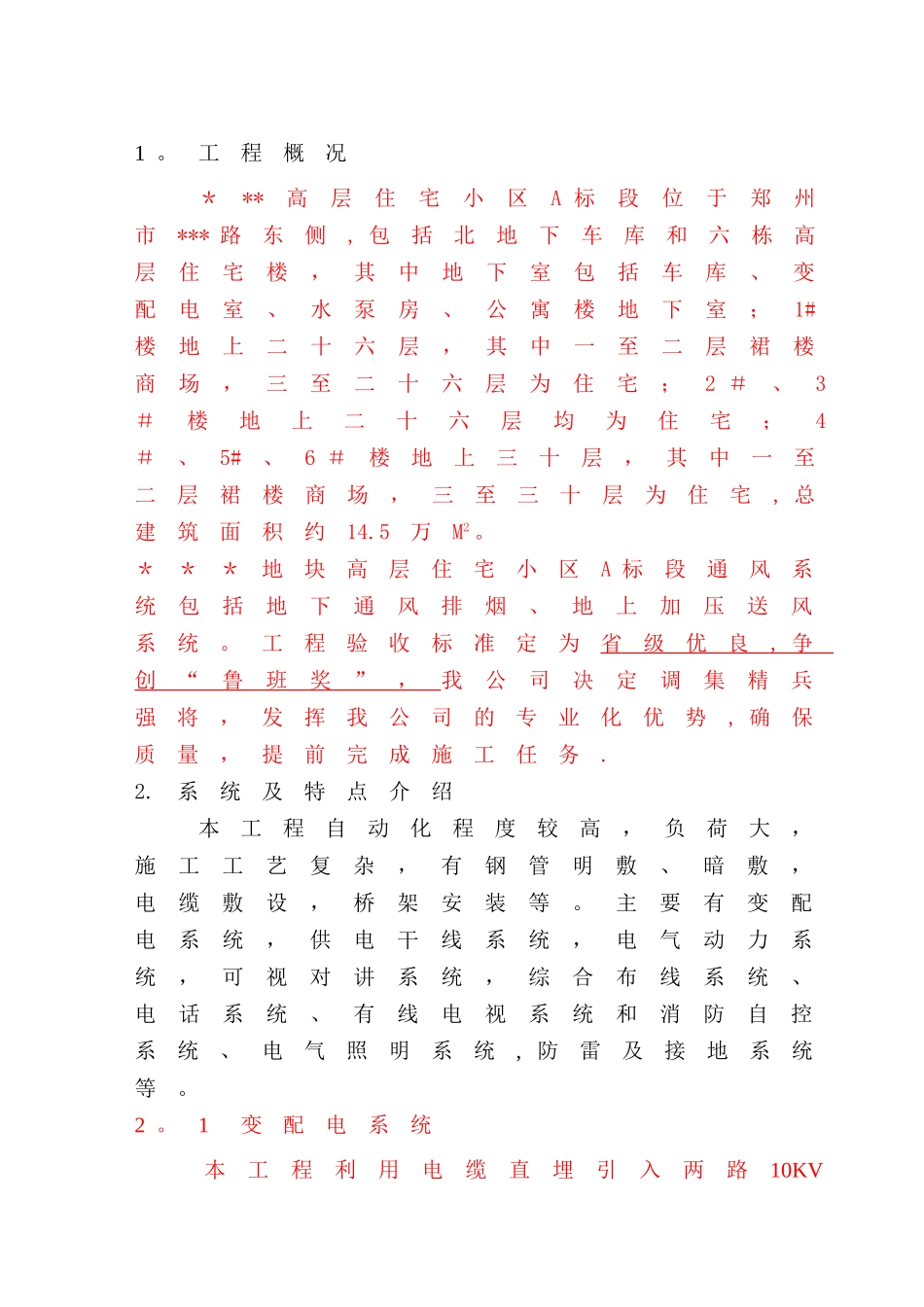

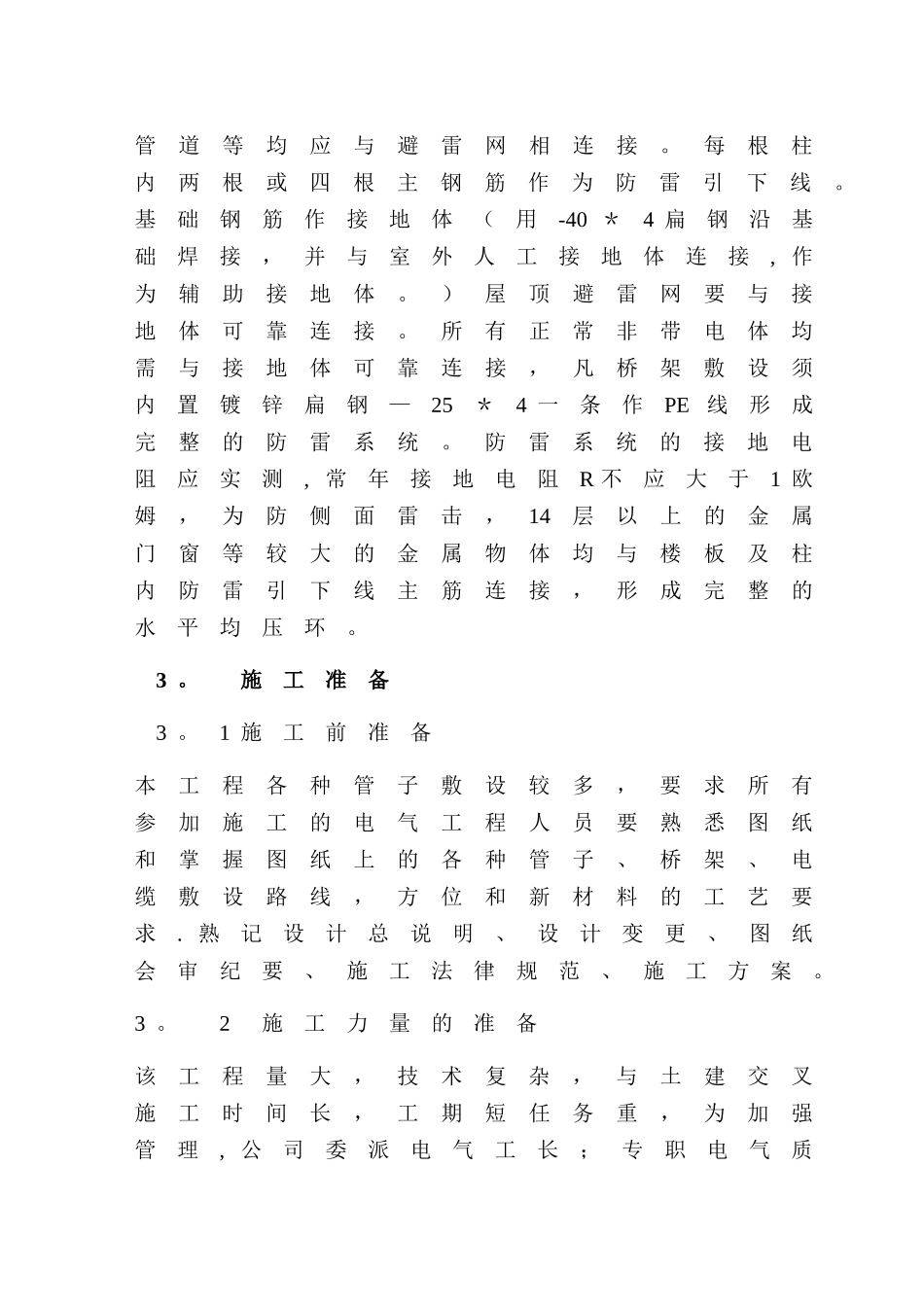

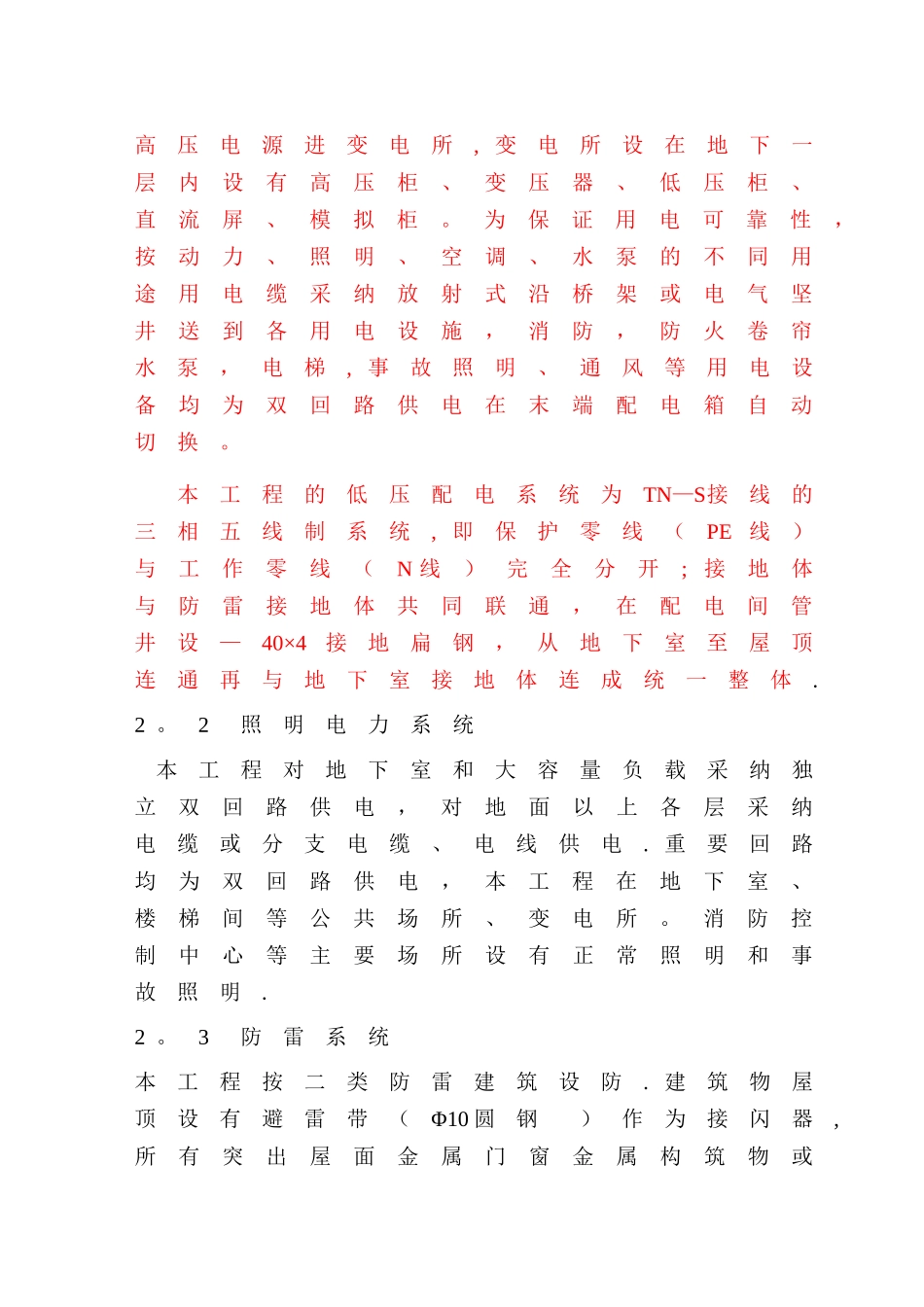

1 。工程概况＊**高层住宅小区A 标段位于郑州市*** 路东侧, 包括北地下车库和六栋高层住宅楼，其中地下室包括车库、变配电室、水泵房、公寓楼地下室；1#楼地上二十六层，其中一至二层裙楼商场，三至二十六层为住宅；2 ＃、3＃楼地上二十六层均为住宅；4＃、5#、6 ＃楼地上三十层，其中一至二层裙楼商场，三至三十层为住宅, 总建筑面积约14.5万M2 。＊＊＊地块高层住宅小区A 标段通风系统包括地下通风排烟、地上加压送风系统。工程验收标准定为省级优良 , 争 创“鲁班奖”，我公司决定调集精兵强将，发挥我公司的专业化优势, 确保质量，提前完成施工任务.2.系统及特点介绍 本工程自动化程度较高，负荷大，施工工艺复杂，有钢管明敷、暗敷，电缆敷设，桥架安装等。主要有变配电系统，供电干线系统，电气动力系统，可视对讲系统，综合布线系统、电话系统、有线电视系统和消防自控系统、电气照明系统, 防雷及接地系统等。2 。1 变配电系统 本工程利用电缆直埋引入两路10KV高压电源进变电所, 变电所设在地下一层内设有高压柜、变压器、低压柜、直流屏、模拟柜。为保证用电可靠性，按动力、照明、空调、水泵的不同用途用电缆采纳放射式沿桥架或电气坚井送到各用电设施，消防，防火卷帘水泵，电梯, 事故照明、通风等用电设备均为双回路供电在末端配电箱自动切换。 本工程的低压配电系统为TN—S接线的三相五线制系统, 即保护零线（PE 线）与工作零线（N 线）完全分开; 接地体与防雷接地体共同联通，在配电间管井设—40×4接地扁钢，从地下室至屋顶连通再与地下室接地体连成统一整体.2 。2 照明电力系统本工程对地下室和大容量负载采纳独立双回路供电，对地面以上各层采纳电缆或分支电缆、电线供电. 重要回路均为双回路供电，本工程在地下室、楼梯间等公共场所、变电所。消防控制中心等主要场所设有正常照明和事故照明.2 。3 防雷系统本工程按二类防雷建筑设防. 建筑物屋顶设有避雷带（Φ10 圆钢 ）作为接闪器,所有突出屋面金属门窗金属构筑物或管道等均应与避雷网相连接。每根柱内两根或四根主钢筋作为防雷引下线。基础钢筋作接地体（用-40 ＊4 扁钢沿基础焊接，并与室外人工接地体连接, 作为辅助接地体。）屋顶避雷网要与接地体可靠连接。所有正常非带电体均需与接地体可靠连接，凡桥架敷设须内置镀锌扁钢—25＊4 一条作PE 线形成完整的防雷系统。防雷系统的接地电阻应实测, 常年接地电阻R 不应大于1 欧姆，为防...
