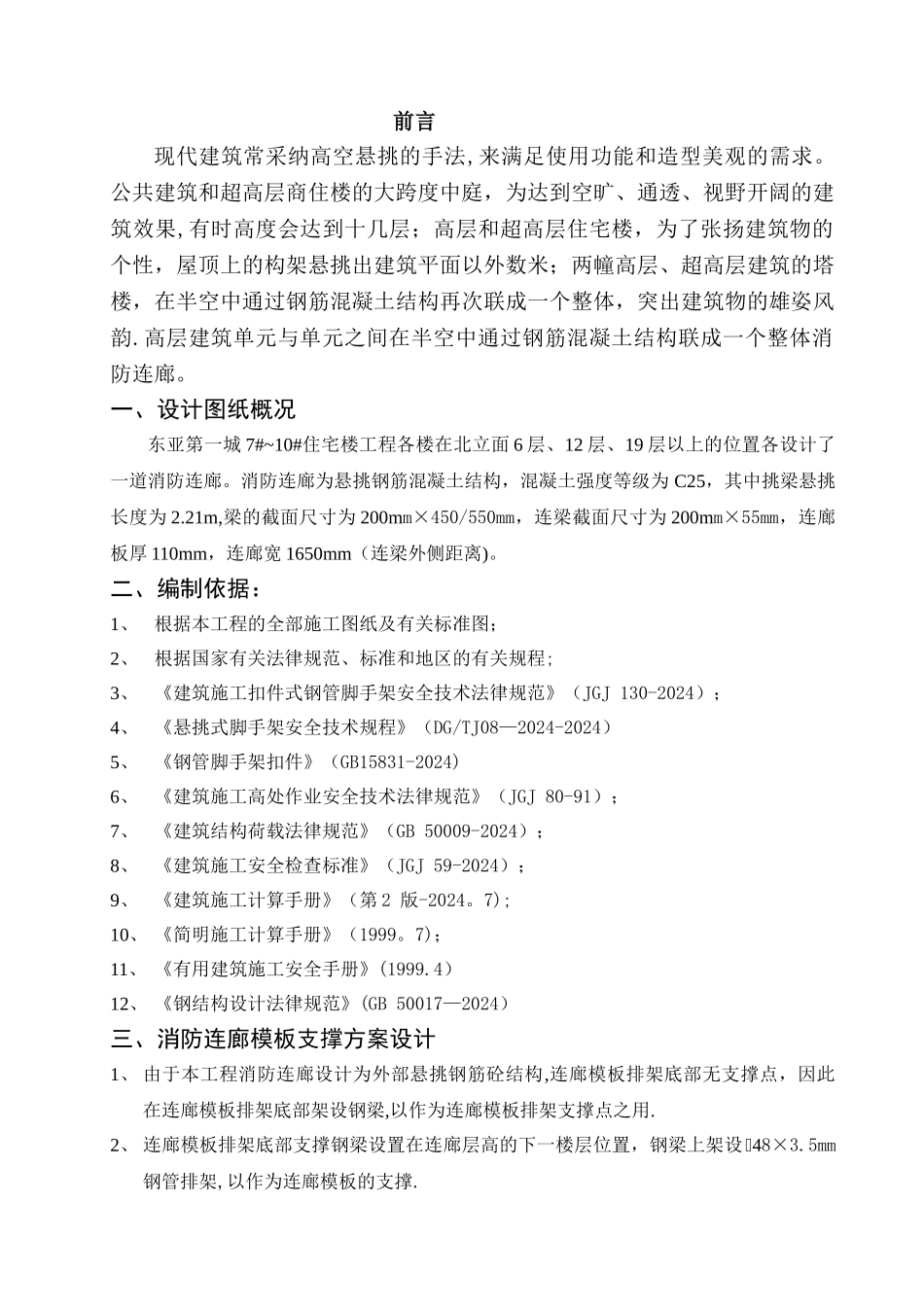

高层住宅楼消防连廊悬挑模板支架施工方案--secret--(修复的)-(修复的)_第1页
1/11

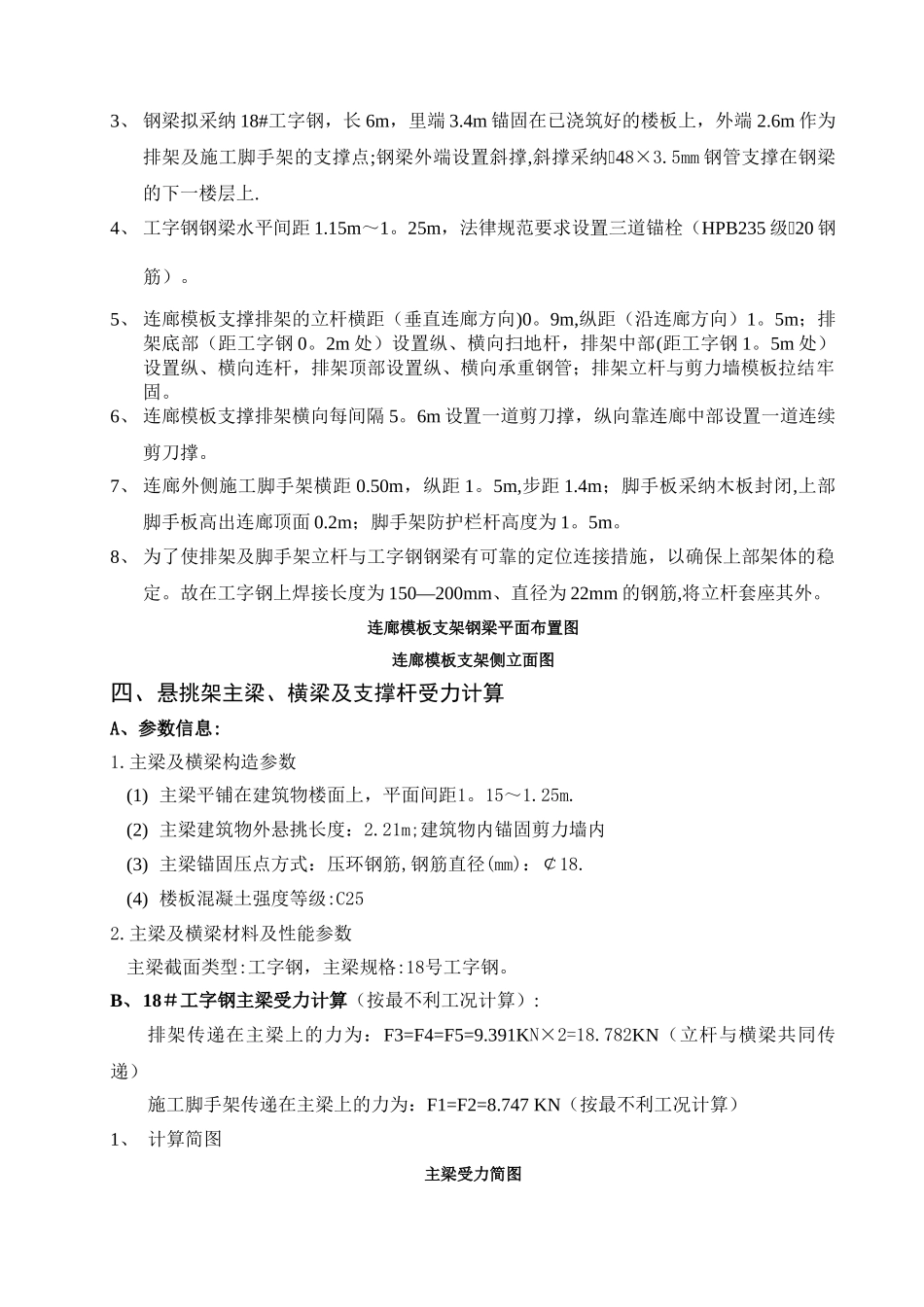

高层住宅楼消防连廊悬挑模板支架施工方案--secret--(修复的)-(修复的)_第2页
2/11

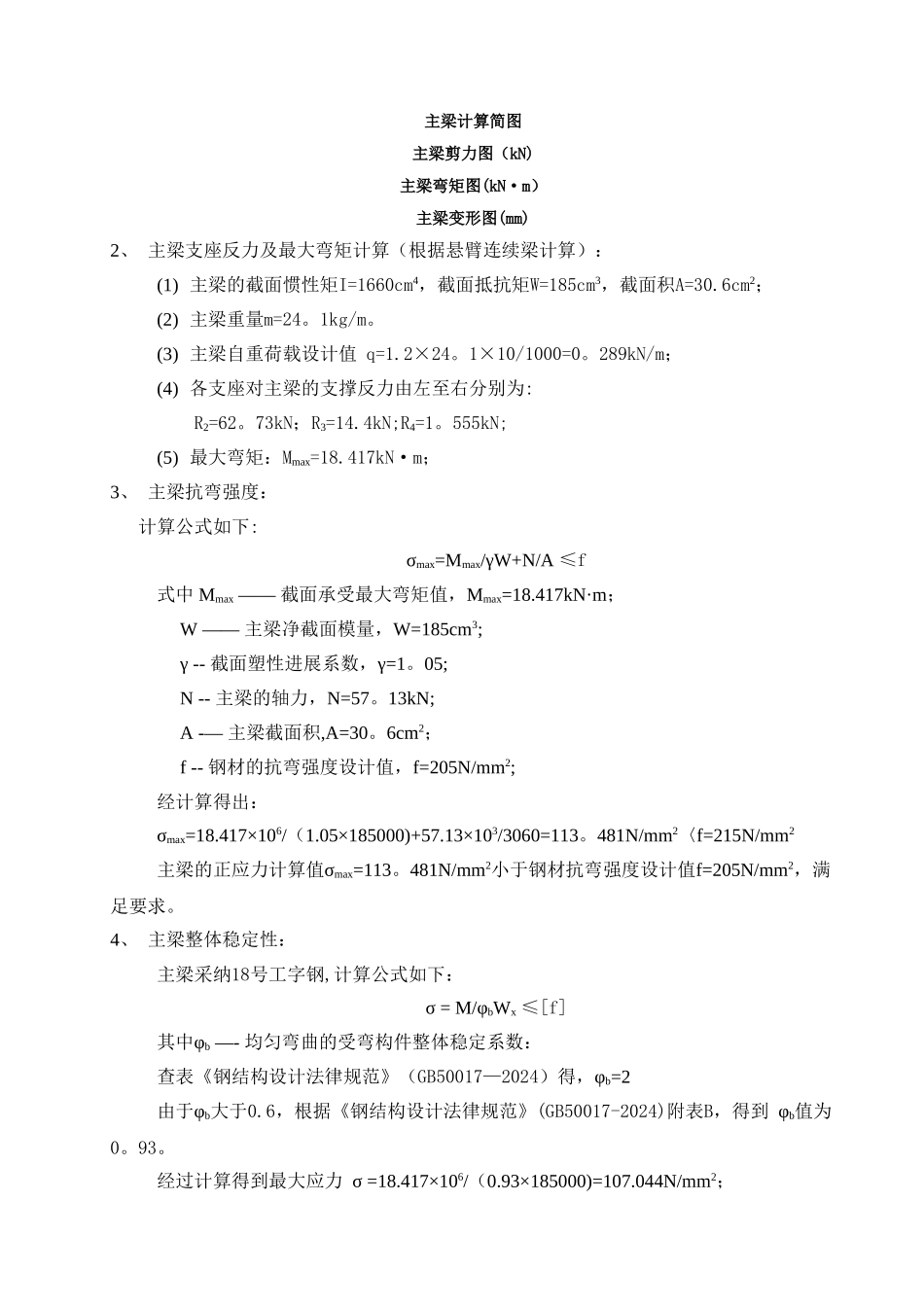

高层住宅楼消防连廊悬挑模板支架施工方案--secret--(修复的)-(修复的)_第3页
3/11
前言现代建筑常采纳高空悬挑的手法,来满足使用功能和造型美观的需求。公共建筑和超高层商住楼的大跨度中庭,为达到空旷、通透、视野开阔的建筑效果,有时高度会达到十几层;高层和超高层住宅楼,为了张扬建筑物的个性,屋顶上的构架悬挑出建筑平面以外数米;两幢高层、超高层建筑的塔楼,在半空中通过钢筋混凝土结构再次联成一个整体,突出建筑物的雄姿风韵.高层建筑单元与单元之间在半空中通过钢筋混凝土结构联成一个整体消防连廊。一、设计图纸概况东亚第一城 7#~10#住宅楼工程各楼在北立面 6 层、12 层、19 层以上的位置各设计了一道消防连廊。消防连廊为悬挑钢筋混凝土结构,混凝土强度等级为 C25,其中挑梁悬挑长度为 2.21m,梁的截面尺寸为 200mm×450/550mm,连梁截面尺寸为 200mm×55mm,连廊板厚 110mm,连廊宽 1650mm(连梁外侧距离)。二、编制依据:1、根据本工程的全部施工图纸及有关标准图;2、根据国家有关法律规范、标准和地区的有关规程;3、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ 130-2024);4、《悬挑式脚手架安全技术规程》(DG/TJ08—2024-2024)5、《钢管脚手架扣件》(GB15831-2024)6、《建筑施工高处作业安全技术法律规范》(JGJ 80-91);7、《建筑结构荷载法律规范》(GB 50009-2024);8、《建筑施工安全检查标准》(JGJ 59-2024);9、《建筑施工计算手册》(第 2 版-2024。7);10、 《简明施工计算手册》(1999。7);11、 《有用建筑施工安全手册》(1999.4)12、 《钢结构设计法律规范》(GB 50017—2024)三、消防连廊模板支撑方案设计1、 由于本工程消防连廊设计为外部悬挑钢筋砼结构,连廊模板排架底部无支撑点,因此在连廊模板排架底部架设钢梁,以作为连廊模板排架支撑点之用.2、 连廊模板排架底部支撑钢梁设置在连廊层高的下一楼层位置,钢梁上架设48×3.5mm钢管排架,以作为连廊模板的支撑.3、 钢梁拟采纳 18#工字钢,长 6m,里端 3.4m 锚固在已浇筑好的楼板上,外端 2.6m 作为排架及施工脚手架的支撑点;钢梁外端设置斜撑,斜撑采纳48×3.5mm 钢管支撑在钢梁的下一楼层上.4、 工字钢钢梁水平间距 1.15m~1。25m,法律规范要求设置三道锚栓(HPB235 级20 钢筋)。5、 连廊模板支撑排架的立杆横距(垂直连廊方向)0。9m,纵距(沿连廊方向)1。5m;排架底部(距工字钢 0。2m 处)设置纵、横向扫地杆,排架中部(距工字钢 1。5m 处)设置纵、横向连杆,排架顶部...
