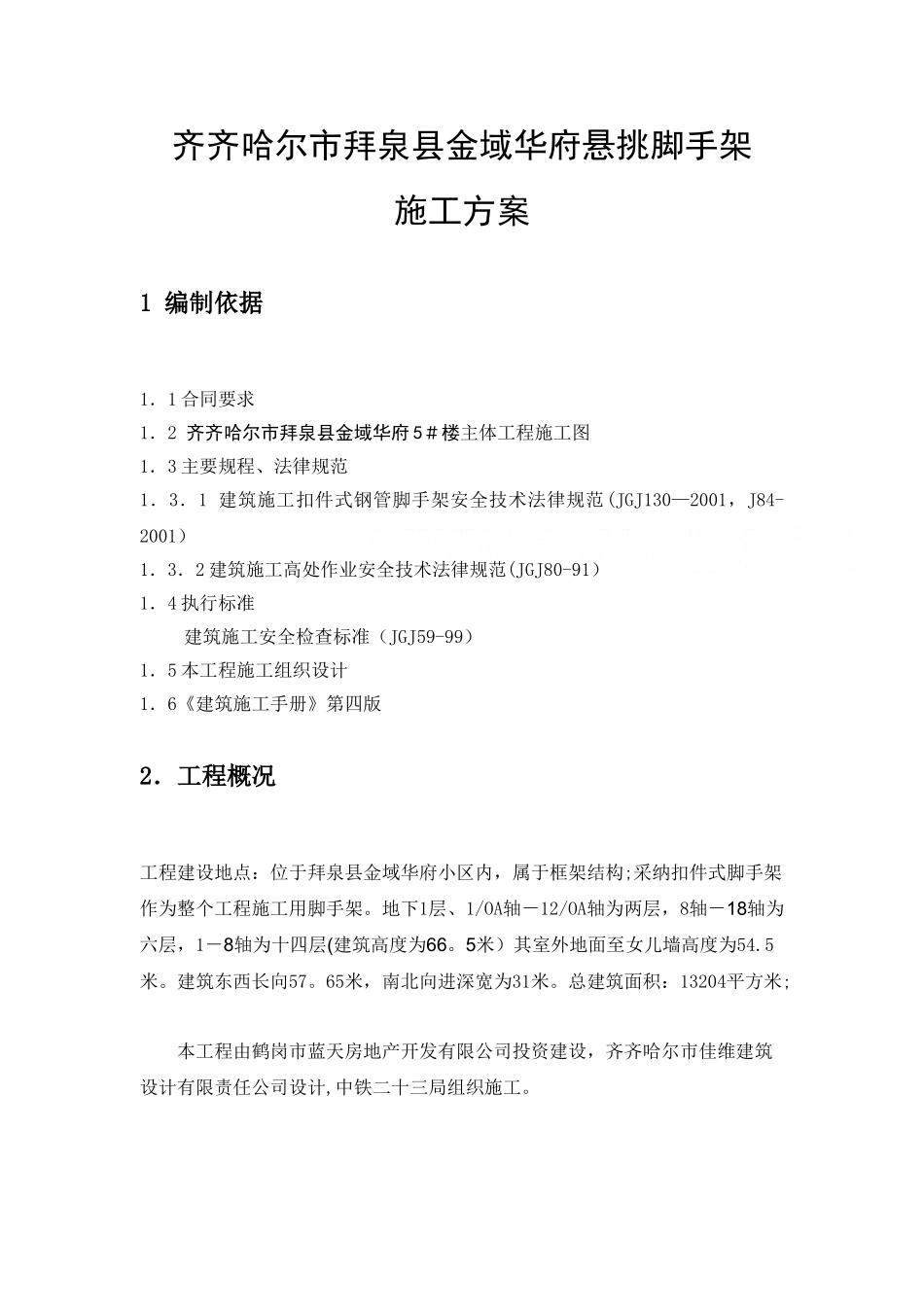

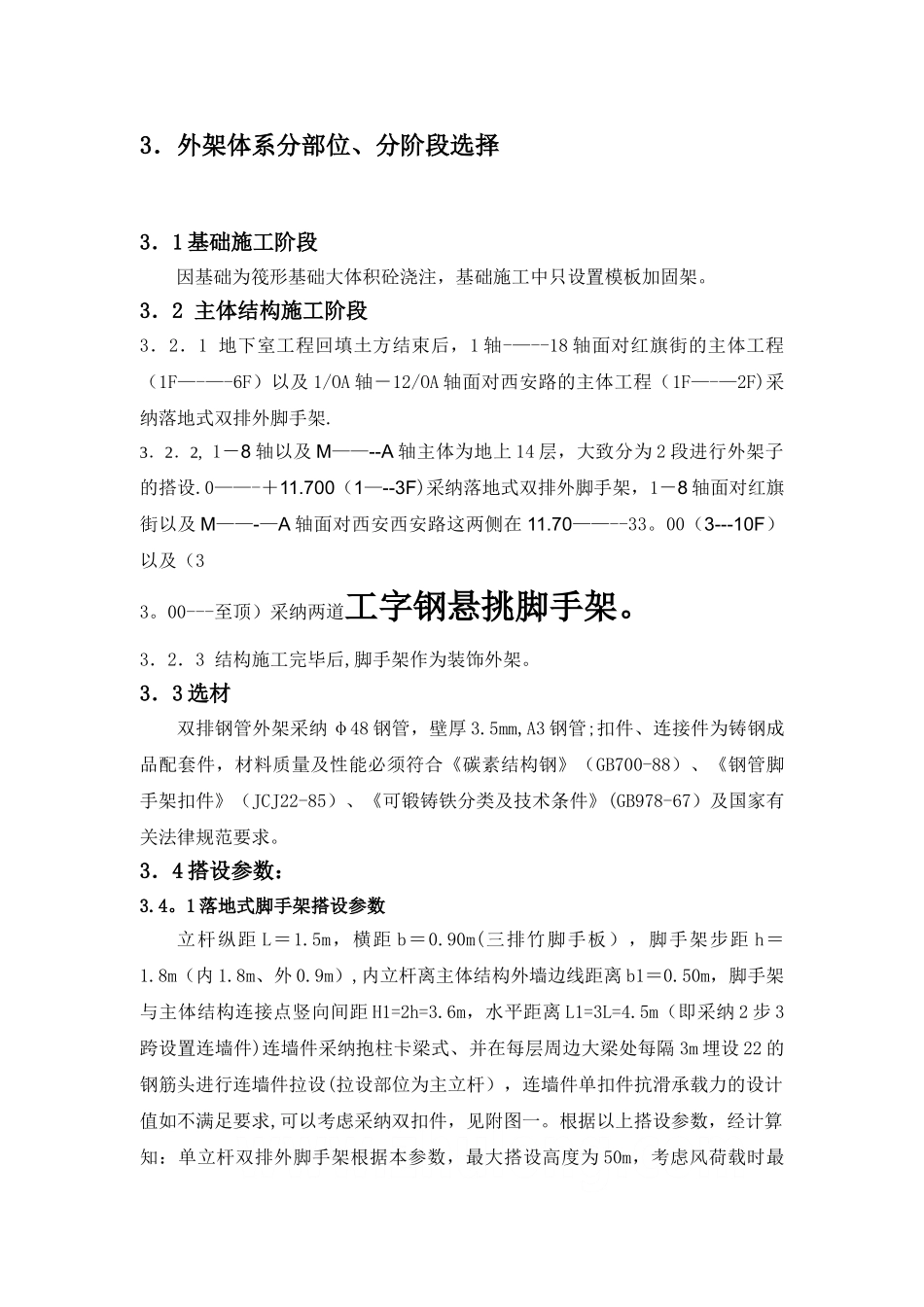

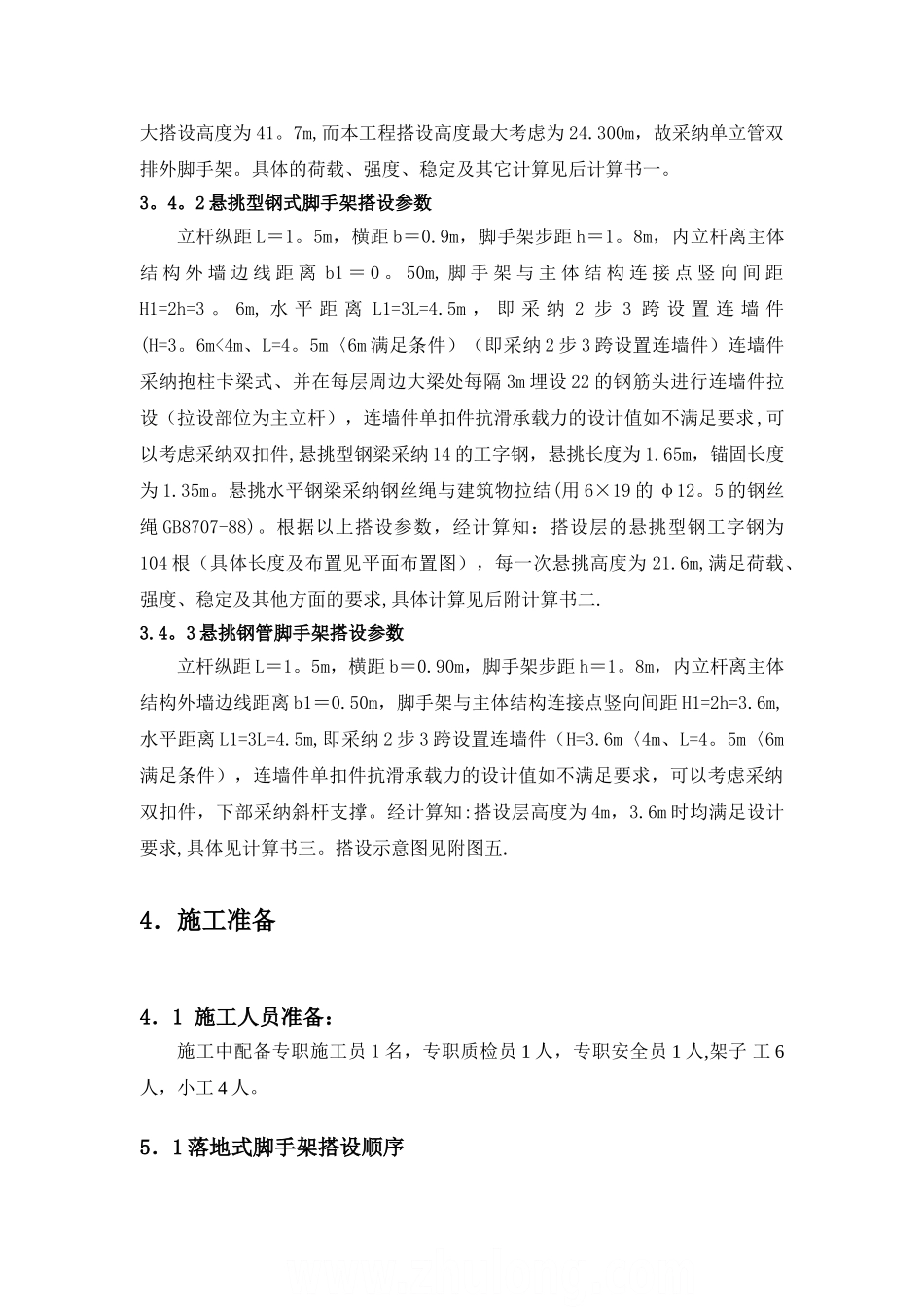

齐齐哈尔市拜泉县金域华府悬挑脚手架施工方案1 编制依据1.1 合同要求1.2 齐齐哈尔市拜泉县金域华府 5#楼主体工程施工图1.3 主要规程、法律规范1.3.1 建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130—2001,J84-2001)1.3.2 建筑施工高处作业安全技术法律规范(JGJ80-91)1.4 执行标准建筑施工安全检查标准(JGJ59-99)1.5 本工程施工组织设计1.6《建筑施工手册》第四版2.工程概况工程建设地点:位于拜泉县金域华府小区内,属于框架结构;采纳扣件式脚手架作为整个工程施工用脚手架。地下1层、1/OA轴-12/OA轴为两层,8轴-18轴为六层,1-8轴为十四层(建筑高度为66。5米)其室外地面至女儿墙高度为54.5米。建筑东西长向57。65米,南北向进深宽为31米。总建筑面积:13204平方米; 本工程由鹤岗市蓝天房地产开发有限公司投资建设,齐齐哈尔市佳维建筑设计有限责任公司设计,中铁二十三局组织施工。3.外架体系分部位、分阶段选择3.1 基础施工阶段因基础为筏形基础大体积砼浇注,基础施工中只设置模板加固架。 3.2 主体结构施工阶段3.2.1 地下室工程回填土方结束后,1 轴-—--18 轴面对红旗街的主体工程(1F—-—-6F)以及 1/OA 轴-12/OA 轴面对西安路的主体工程(1F—-—2F)采纳落地式双排外脚手架.3.2.2, 1-8 轴以及 M——--A 轴主体为地上 14 层,大致分为 2 段进行外架子的搭设.0——-+11.700(1—--3F)采纳落地式双排外脚手架,1-8 轴面对红旗街以及 M——-—A 轴面对西安西安路这两侧在 11.70——--33。00(3---10F)以及(33。00---至顶)采纳两道工字钢悬挑脚手架。3.2.3 结构施工完毕后,脚手架作为装饰外架。3.3 选材双排钢管外架采纳 φ48 钢管,壁厚 3.5mm,A3 钢管;扣件、连接件为铸钢成品配套件,材料质量及性能必须符合《碳素结构钢》(GB700-88)、《钢管脚手架扣件》(JCJ22-85)、《可锻铸铁分类及技术条件》(GB978-67)及国家有关法律规范要求。3.4 搭设参数:3.4。1 落地式脚手架搭设参数立杆纵距 L=1.5m,横距 b=0.90m(三排竹脚手板),脚手架步距 h=1.8m(内 1.8m、外 0.9m),内立杆离主体结构外墙边线距离 b1=0.50m,脚手架与主体结构连接点竖向间距 H1=2h=3.6m,水平距离 L1=3L=4.5m(即采纳 2 步 3跨设置连墙件)连墙件采纳抱柱卡梁式、并在每层周边大梁处每隔 3m 埋设 22 的钢筋头进行连墙件拉设(拉设部位为主立杆),连墙件单扣件抗滑承...
