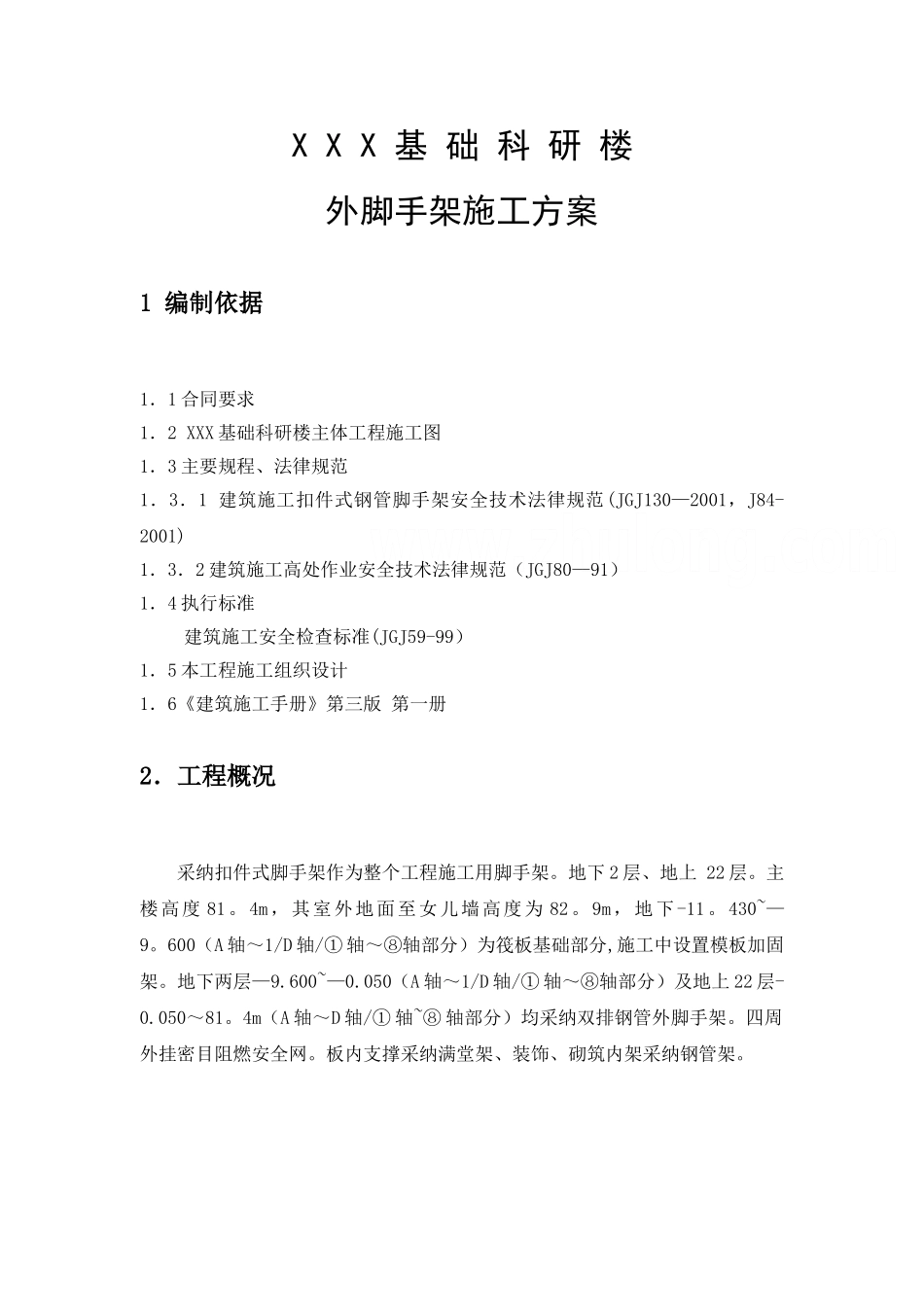

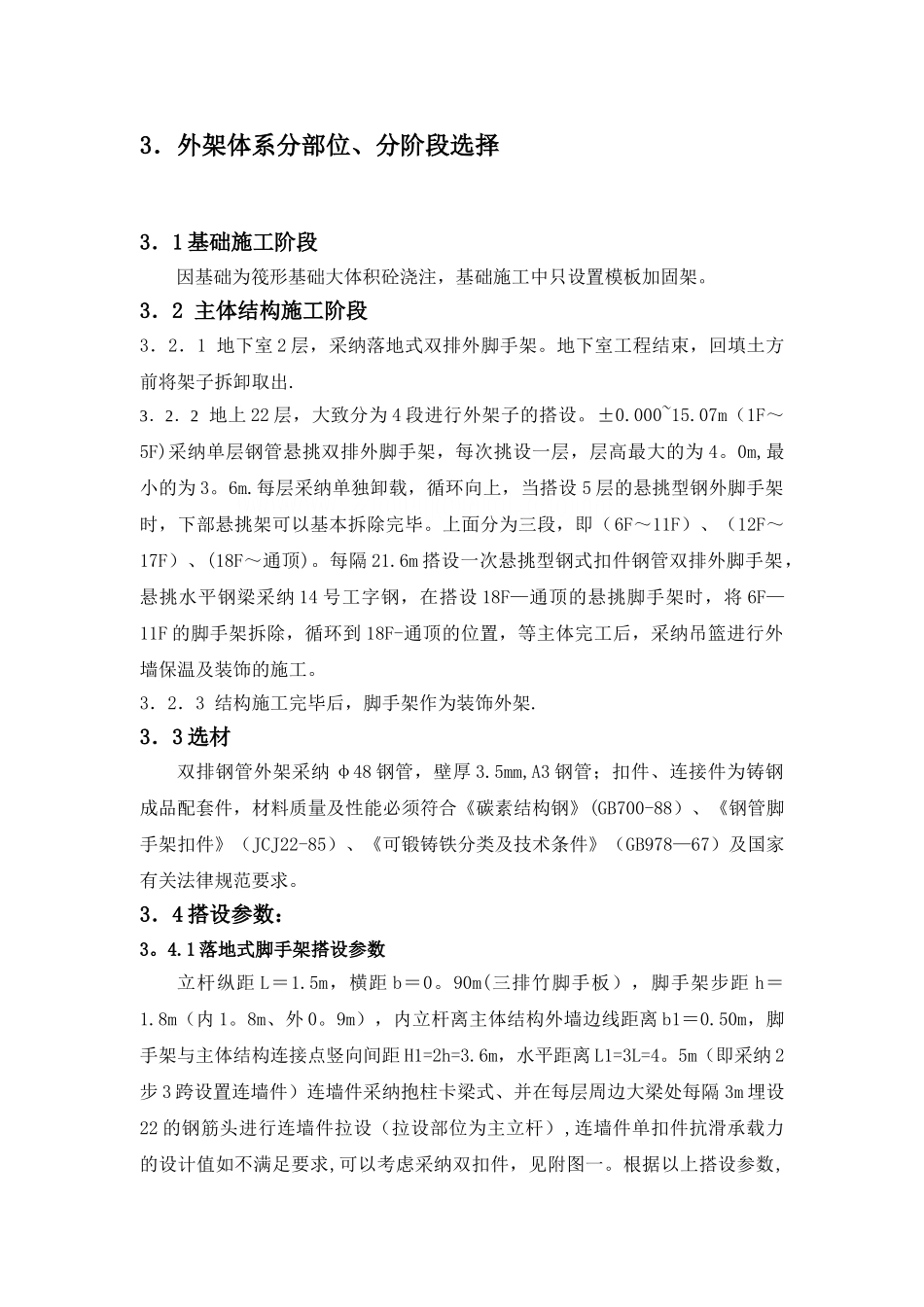

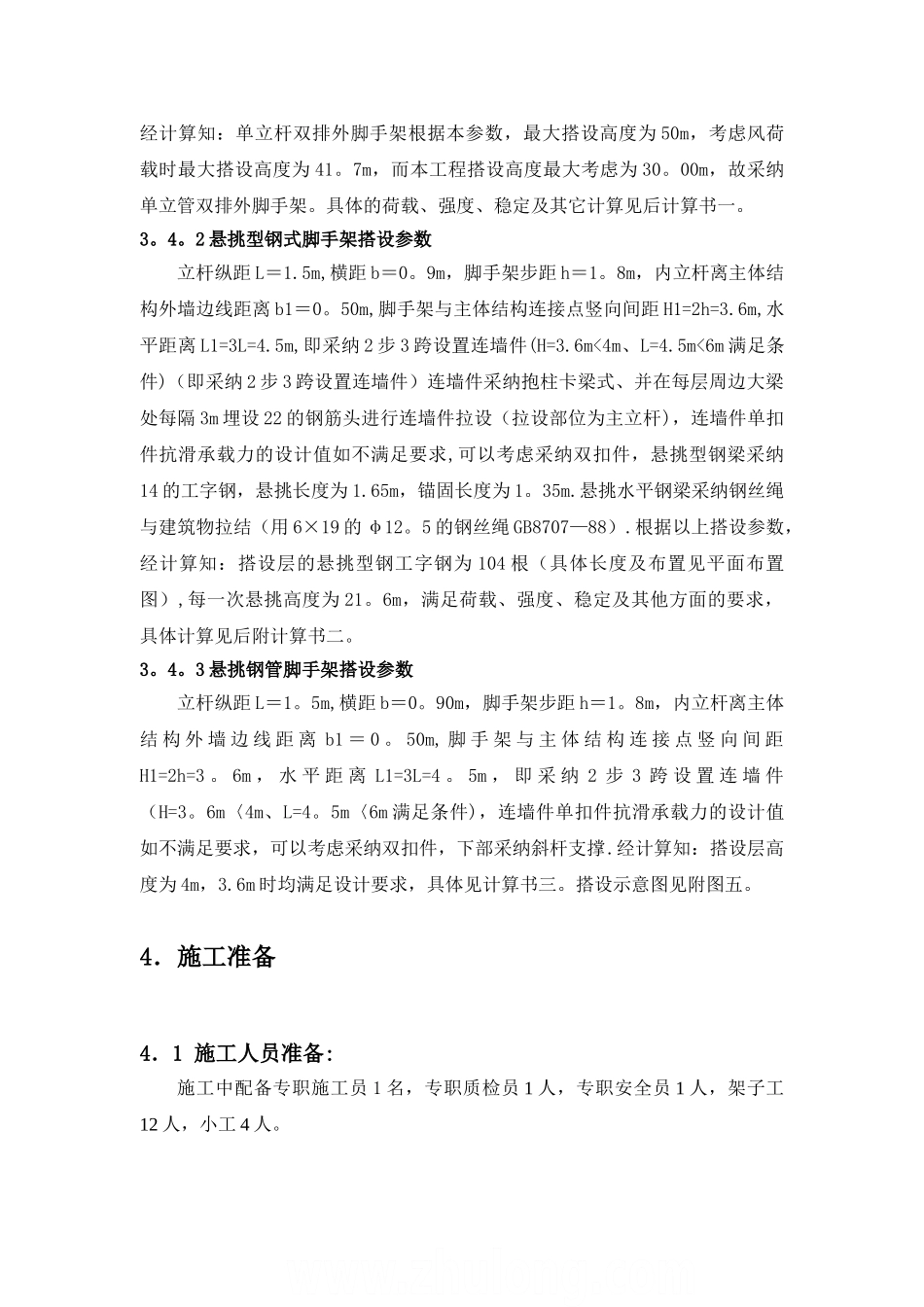

X X X 基 础 科 研 楼外脚手架施工方案1 编制依据1．1 合同要求1．2 XXX 基础科研楼主体工程施工图1．3 主要规程、法律规范1．3．1 建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130—2001，J84-2001)1．3．2 建筑施工高处作业安全技术法律规范（JGJ80—91）1．4 执行标准建筑施工安全检查标准(JGJ59-99）1．5 本工程施工组织设计1．6《建筑施工手册》第三版 第一册2．工程概况采纳扣件式脚手架作为整个工程施工用脚手架。地下 2 层、地上 22 层。主楼高度 81。4m，其室外地面至女儿墙高度为 82。9m，地下-11。430~—9。600（A 轴～1/D 轴/① 轴～⑧轴部分）为筏板基础部分,施工中设置模板加固架。地下两层—9.600~—0.050（A 轴～1/D 轴/① 轴～⑧轴部分）及地上 22 层-0.050～81。4m（A 轴～D 轴/① 轴~⑧ 轴部分）均采纳双排钢管外脚手架。四周外挂密目阻燃安全网。板内支撑采纳满堂架、装饰、砌筑内架采纳钢管架。3．外架体系分部位、分阶段选择3．1 基础施工阶段因基础为筏形基础大体积砼浇注，基础施工中只设置模板加固架。 3．2 主体结构施工阶段3．2．1 地下室 2 层，采纳落地式双排外脚手架。地下室工程结束，回填土方前将架子拆卸取出.3．2．2 地上 22 层，大致分为 4 段进行外架子的搭设。±0.000~15.07m（1F～5F)采纳单层钢管悬挑双排外脚手架，每次挑设一层，层高最大的为 4。0m,最小的为 3。6m.每层采纳单独卸载，循环向上，当搭设 5 层的悬挑型钢外脚手架时，下部悬挑架可以基本拆除完毕。上面分为三段，即（6F～11F）、（12F～17F）、(18F～通顶)。每隔 21.6m 搭设一次悬挑型钢式扣件钢管双排外脚手架，悬挑水平钢梁采纳 14 号工字钢，在搭设 18F—通顶的悬挑脚手架时，将 6F—11F 的脚手架拆除，循环到 18F-通顶的位置，等主体完工后，采纳吊篮进行外墙保温及装饰的施工。3．2．3 结构施工完毕后，脚手架作为装饰外架.3．3 选材双排钢管外架采纳 φ48 钢管，壁厚 3.5mm,A3 钢管；扣件、连接件为铸钢成品配套件，材料质量及性能必须符合《碳素结构钢》(GB700-88）、《钢管脚手架扣件》（JCJ22-85）、《可锻铸铁分类及技术条件》（GB978—67）及国家有关法律规范要求。3．4 搭设参数：3。4.1 落地式脚手架搭设参数立杆纵距 L＝1.5m，横距 b＝0。90m(三排竹脚手板），脚手架步距 h＝1.8m（内 1。8m、外 0。9m），内立杆离主体结构外墙边线距离 b1＝0.50m...
