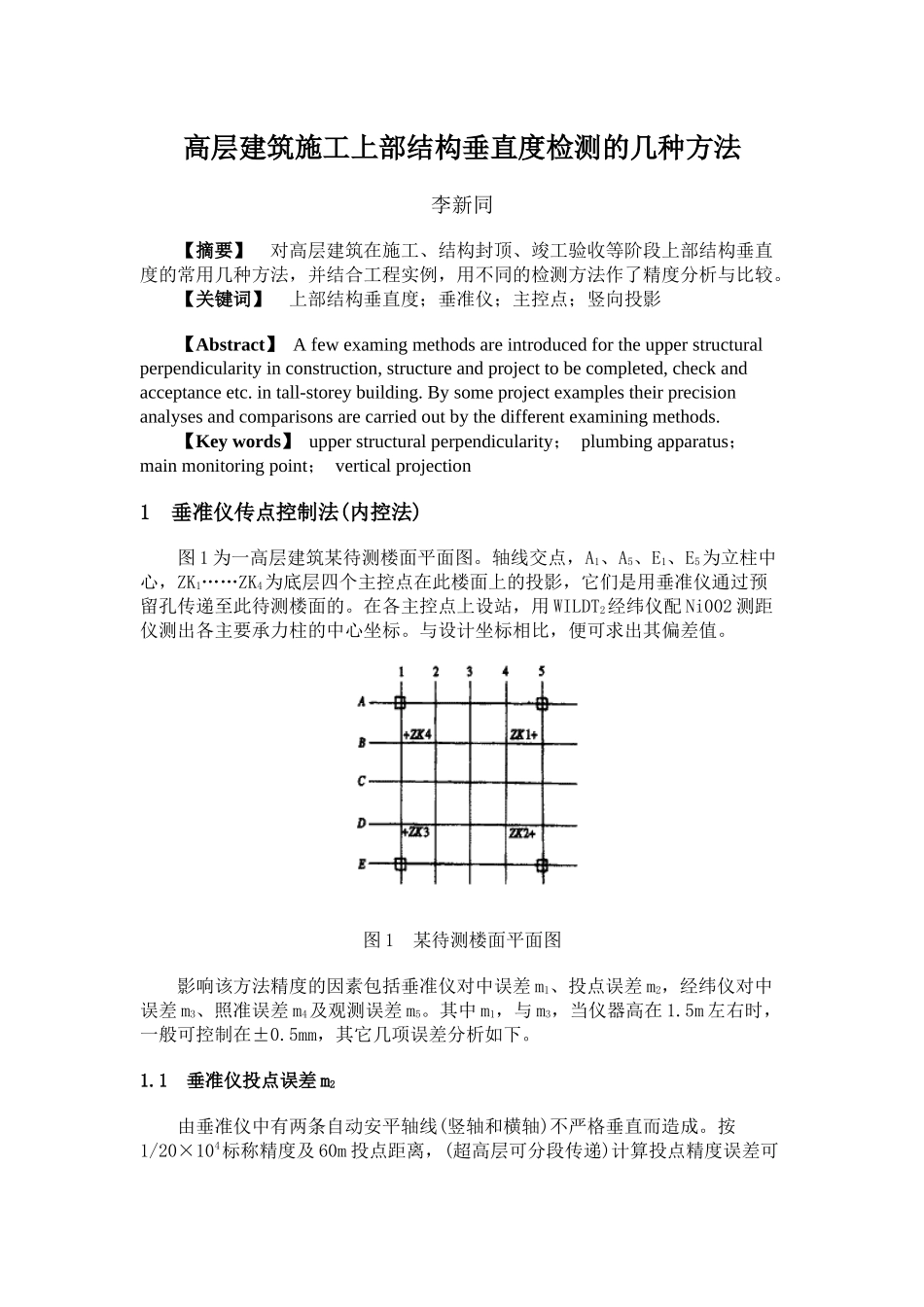

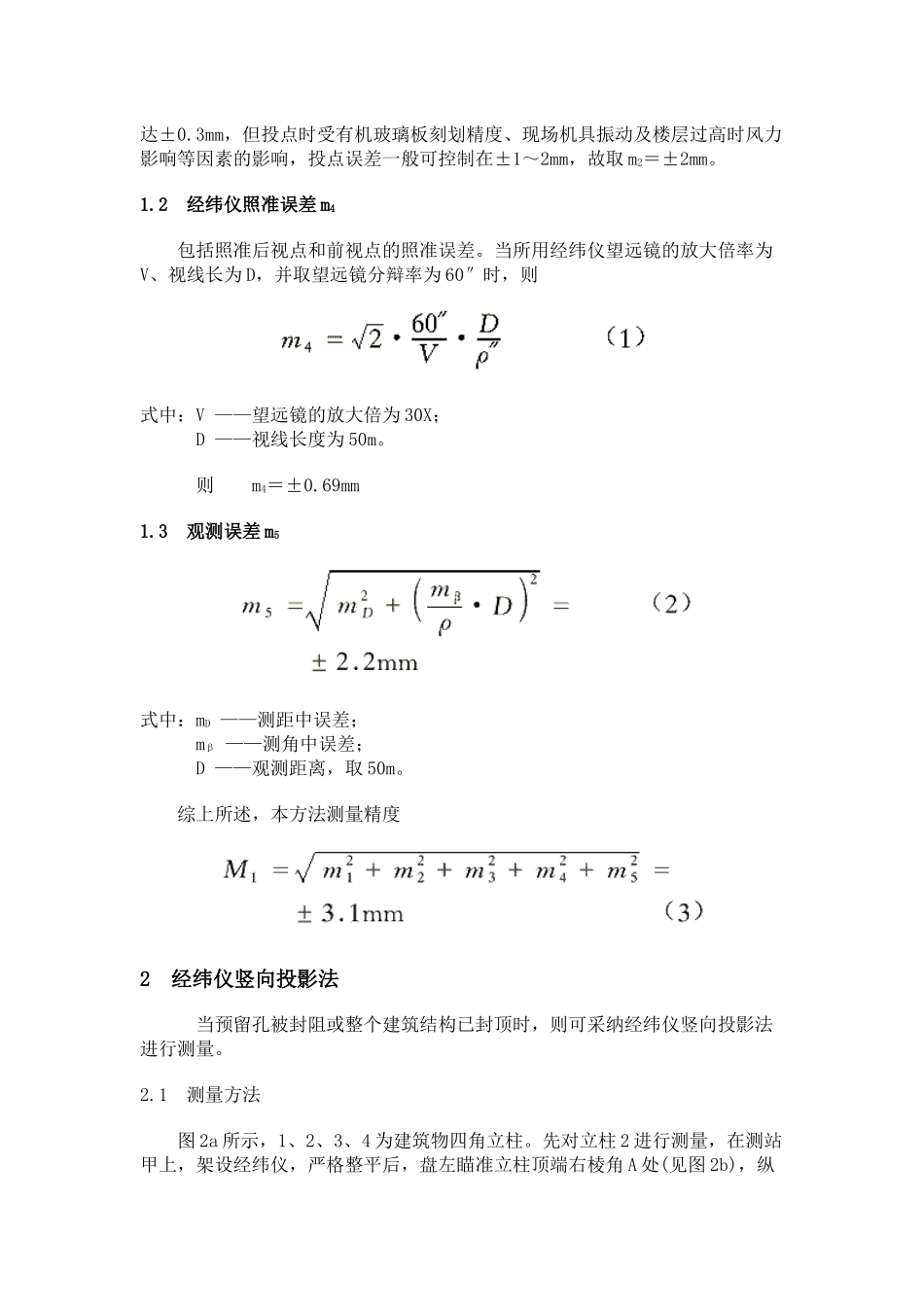

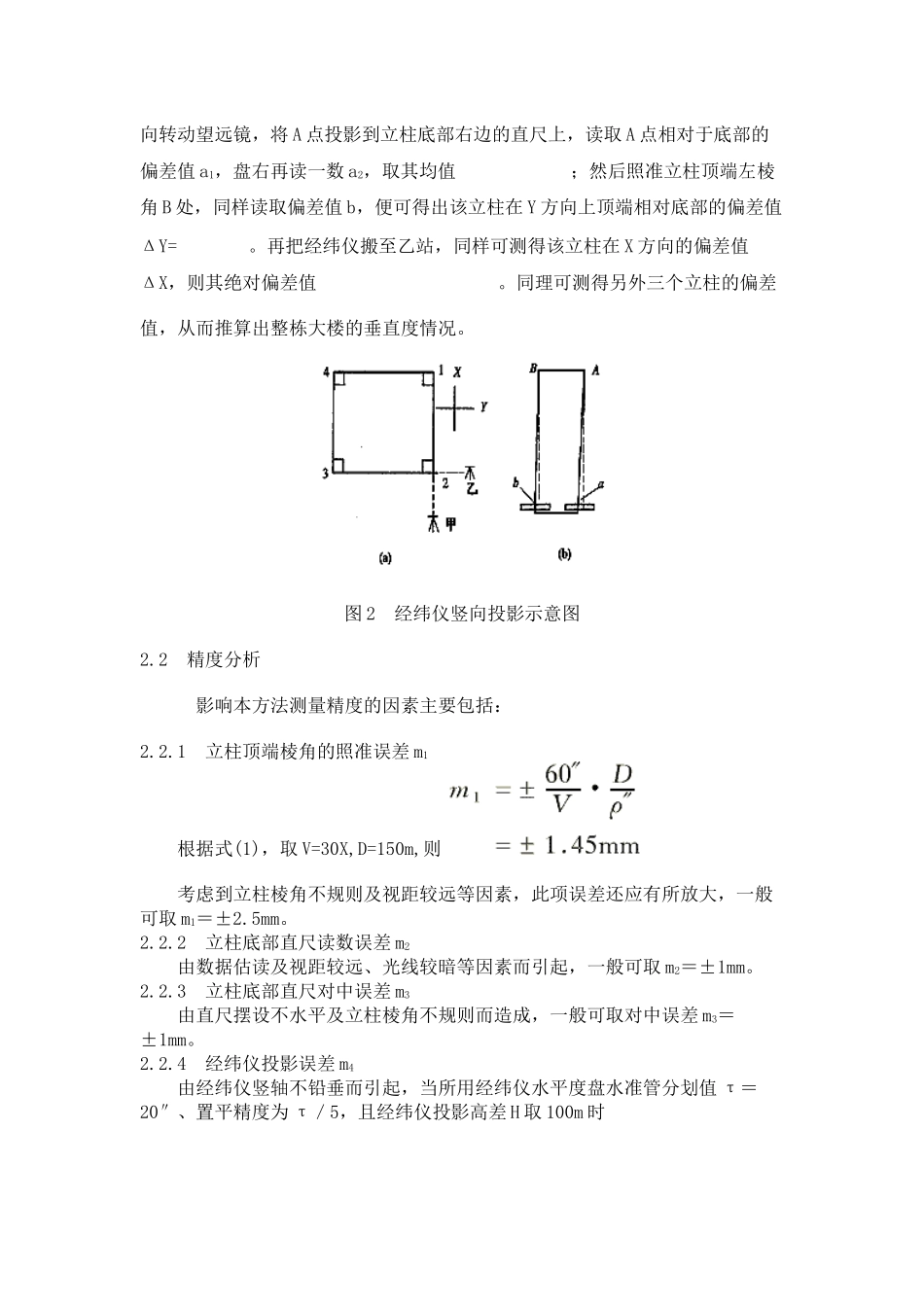

高层建筑施工上部结构垂直度检测的几种方法李新同 【摘要】 对高层建筑在施工、结构封顶、竣工验收等阶段上部结构垂直度的常用几种方法,并结合工程实例,用不同的检测方法作了精度分析与比较。 【关键词】 上部结构垂直度;垂准仪;主控点;竖向投影 【Abstract】 A few examing methods are introduced for the upper structural perpendicularity in construction, structure and project to be completed, check and acceptance etc. in tall-storey building. By some project examples their precision analyses and comparisons are carried out by the different examining methods. 【Key words】 upper structural perpendicularity; plumbing apparatus; main monitoring point; vertical projection1 垂准仪传点控制法(内控法) 图 1 为一高层建筑某待测楼面平面图。轴线交点,A1、A5、E1、E5为立柱中心,ZK1……ZK4为底层四个主控点在此楼面上的投影,它们是用垂准仪通过预留孔传递至此待测楼面的。在各主控点上设站,用 WILDT2经纬仪配 Ni002 测距仪测出各主要承力柱的中心坐标。与设计坐标相比,便可求出其偏差值。图 1 某待测楼面平面图 影响该方法精度的因素包括垂准仪对中误差 m1、投点误差 m2,经纬仪对中误差 m3、照准误差 m4及观测误差 m5。其中 m1,与 m3,当仪器高在 1.5m 左右时,一般可控制在±0.5mm,其它几项误差分析如下。1.1 垂准仪投点误差 m2 由垂准仪中有两条自动安平轴线(竖轴和横轴)不严格垂直而造成。按1/20×104标称精度及 60m 投点距离,(超高层可分段传递)计算投点精度误差可达±0.3mm,但投点时受有机玻璃板刻划精度、现场机具振动及楼层过高时风力影响等因素的影响,投点误差一般可控制在±1~2mm,故取 m2=±2mm。1.2 经纬仪照准误差 m4 包括照准后视点和前视点的照准误差。当所用经纬仪望远镜的放大倍率为V、视线长为 D,并取望远镜分辩率为 60″时,则式中:V ——望远镜的放大倍为 30X; D ——视线长度为 50m。 则 m4=±0.69mm1.3 观测误差 m5式中:mD ——测距中误差; mβ ——测角中误差; D ——观测距离,取 50m。 综上所述,本方法测量精度2 经纬仪竖向投影法 当预留孔被封阻或整个建筑结构已封顶时,则可采纳经纬仪竖向投影法进行测量。2.1 测量方法 图 2a 所示,1、2...
