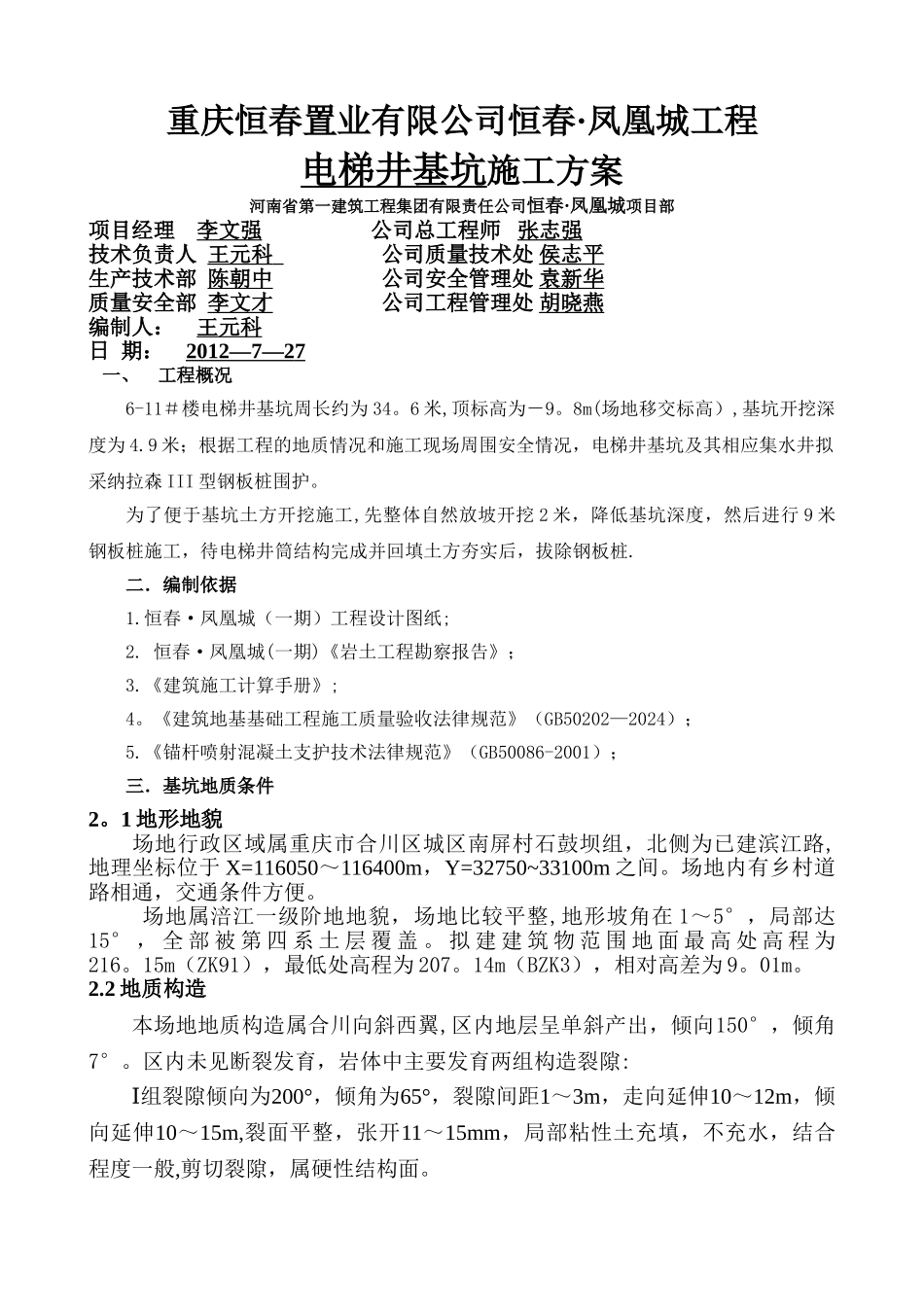

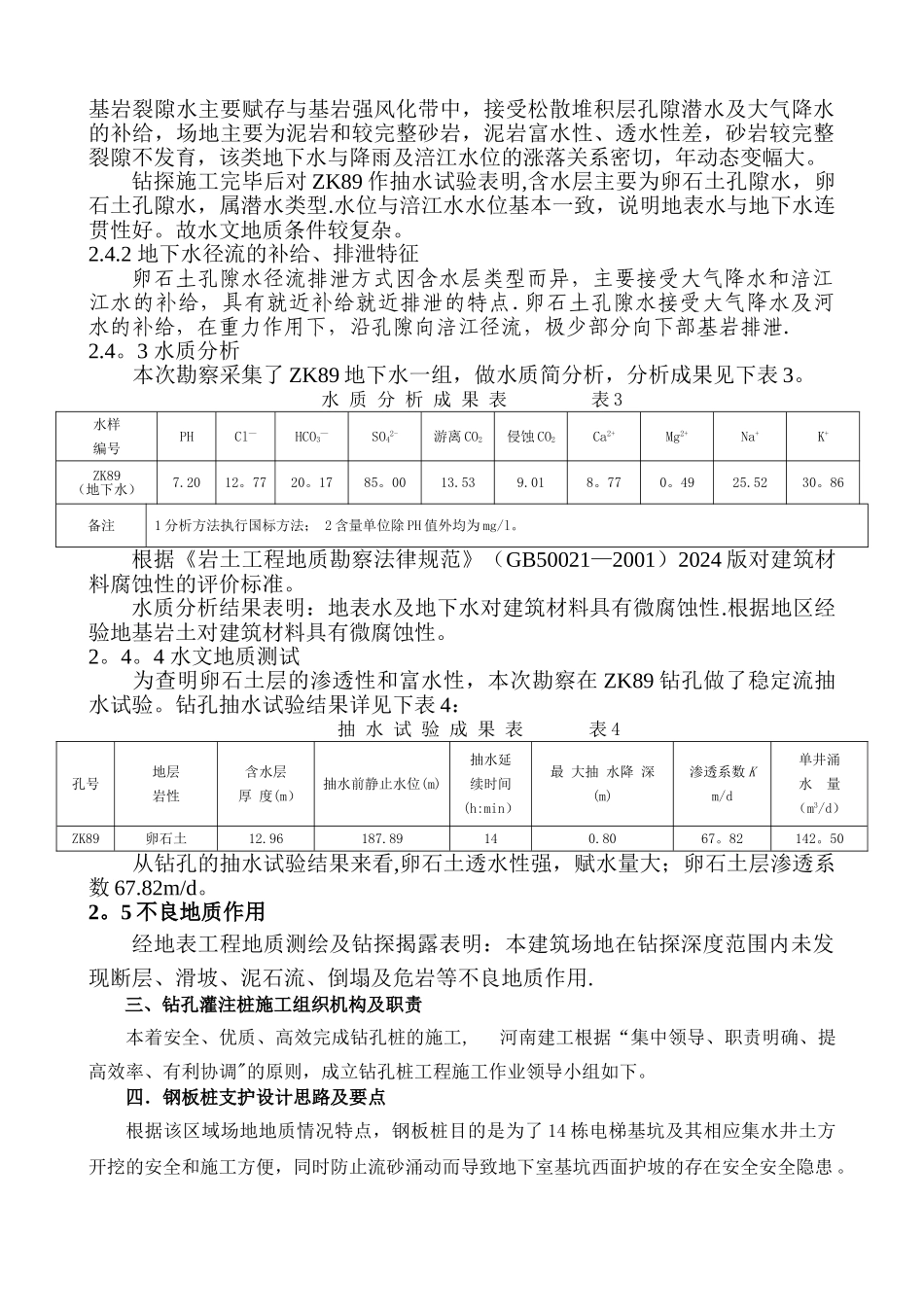

重庆恒春置业有限公司恒春·凤凰城工程电梯井基坑施工方案河南省第一建筑工程集团有限责任公司恒春·凤凰城项目部项目经理 李文强 公司总工程师 张志强技术负责人 王元科 公司质量技术处 侯志平生产技术部 陈朝中 公司安全管理处 袁新华质量安全部 李文才 公司工程管理处 胡晓燕编制人： 王元科日 期： 2012—7—2 7 一、工程概况6-11＃楼电梯井基坑周长约为 34。6 米,顶标高为－9。8m(场地移交标高）,基坑开挖深度为 4.9 米；根据工程的地质情况和施工现场周围安全情况，电梯井基坑及其相应集水井拟采纳拉森 III 型钢板桩围护。为了便于基坑土方开挖施工,先整体自然放坡开挖 2 米，降低基坑深度，然后进行 9 米钢板桩施工，待电梯井筒结构完成并回填土方夯实后，拔除钢板桩.二．编制依据1.恒春·凤凰城（一期）工程设计图纸;2. 恒春·凤凰城(一期)《岩土工程勘察报告》；3.《建筑施工计算手册》;4。《建筑地基基础工程施工质量验收法律规范》（GB50202—2024）；5.《锚杆喷射混凝土支护技术法律规范》（GB50086-2001）；三．基坑地质条件2。1 地形地貌场地行政区域属重庆市合川区城区南屏村石鼓坝组，北侧为已建滨江路,地理坐标位于 X=116050～116400m，Y=32750~33100m 之间。场地内有乡村道路相通，交通条件方便。场地属涪江一级阶地地貌，场地比较平整,地形坡角在 1～5°，局部达15° ， 全 部 被 第 四 系 土 层 覆 盖 。 拟 建 建 筑 物 范 围 地 面 最 高 处 高 程 为216。15m（ZK91），最低处高程为 207。14m（BZK3），相对高差为 9。01m。2.2 地质构造本场地地质构造属合川向斜西翼,区内地层呈单斜产出，倾向150°，倾角7°。区内未见断裂发育，岩体中主要发育两组构造裂隙:Ⅰ组裂隙倾向为200°，倾角为65°，裂隙间距1～3m，走向延伸10～12m，倾向延伸10～15m,裂面平整，张开11～15mm，局部粘性土充填，不充水，结合程度一般,剪切裂隙，属硬性结构面。Ⅱ组裂隙倾向为90°,倾角为70°，裂隙间距1~5m，延伸5。0～8。0m，呈闭合状，结合程度一般，裂面较平直.压扭性裂隙，属硬性结构面。从地表调查和钻探揭露可知基岩层间裂隙不发育，属硬性结构面，砂泥岩交界处未见软弱夹层。按《岩土工程勘察法律规范》（GB50021-2001)附录A.0.4 表划分，岩体属层状结构。2.3 地层岩性根据地表工程地质测绘及钻探揭露成果表明，场地内地层结构较复杂，地表被第四系全新统素填土、冲洪积...
