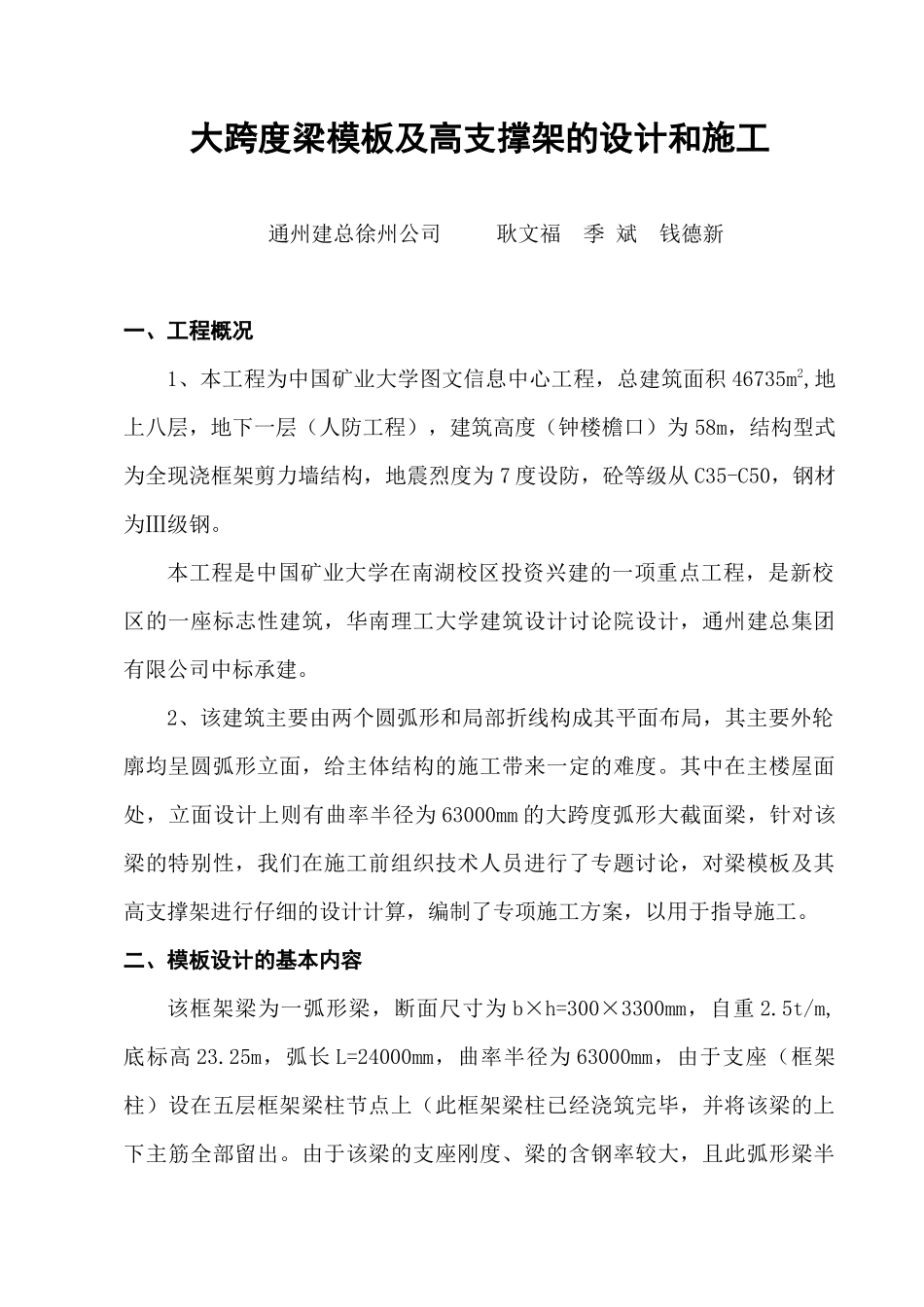

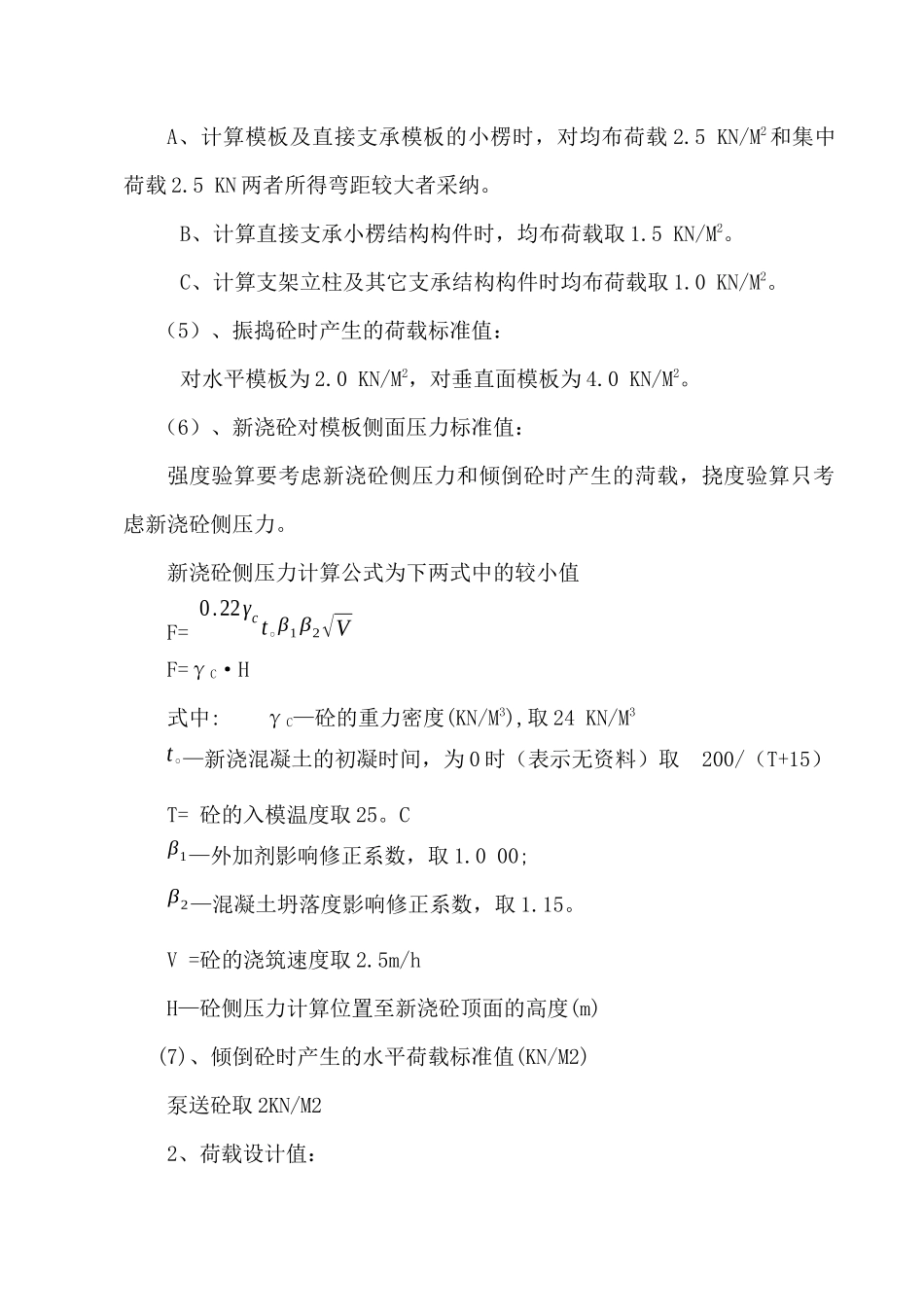

大跨度梁模板及高支撑架的设计和施工通州建总徐州公司 耿文福 季 斌 钱德新一、工程概况1、本工程为中国矿业大学图文信息中心工程，总建筑面积 46735m2,地上八层，地下一层（人防工程），建筑高度（钟楼檐口）为 58m，结构型式为全现浇框架剪力墙结构，地震烈度为 7 度设防，砼等级从 C35-C50，钢材为Ⅲ级钢。本工程是中国矿业大学在南湖校区投资兴建的一项重点工程，是新校区的一座标志性建筑，华南理工大学建筑设计讨论院设计，通州建总集团有限公司中标承建。2、该建筑主要由两个圆弧形和局部折线构成其平面布局，其主要外轮廓均呈圆弧形立面，给主体结构的施工带来一定的难度。其中在主楼屋面处，立面设计上则有曲率半径为 63000mm 的大跨度弧形大截面梁，针对该梁的特别性，我们在施工前组织技术人员进行了专题讨论，对梁模板及其高支撑架进行仔细的设计计算，编制了专项施工方案，以用于指导施工。二、模板设计的基本内容该框架梁为一弧形梁，断面尺寸为 b×h=300×3300mm，自重 2.5t/m,底标高 23.25m，弧长 L=24000mm，曲率半径为 63000mm，由于支座（框架柱）设在五层框架梁柱节点上（此框架梁柱已经浇筑完毕，并将该梁的上下主筋全部留出。由于该梁的支座刚度、梁的含钢率较大，且此弧形梁半径也较大，因此计算该梁的模板及支撑时，可按直线梁考虑，其它参数见图（一）。图（一） 框架梁平面示意图（一）、荷载计算：计算模板及其支架的荷载，分为荷载标准值和设计值。前者按经验或查阅有关资料可得，后者以荷载标准值乘以相应的荷载分项系数而取得。1、荷载标准值：（1）、模板自重标准值：模 板 构 件 名 称木 模 板（KN/M2）平板的模板及小楞0.30楼板的模板（包括梁的模板）0.50（2）、新浇砼自重：普通砼 24 KN/M3（3）、钢筋自重标准值：框架梁：1.5 KN/M3；楼板：1.1 KN/M3（4）、施工人员及设备荷载标准值：A、计算模板及直接支承模板的小楞时，对均布荷载 2.5 KN/M2和集中荷载 2.5 KN 两者所得弯距较大者采纳。B、计算直接支承小楞结构构件时，均布荷载取 1.5 KN/M2。C、计算支架立柱及其它支承结构构件时均布荷载取 1.0 KN/M2。（5）、振捣砼时产生的荷载标准值：对水平模板为 2.0 KN/M2，对垂直面模板为 4.0 KN/M2。（6）、新浇砼对模板侧面压力标准值：强度验算要考虑新浇砼侧压力和倾倒砼时产生的菏载，挠度验算只考虑新浇砼侧压力。新浇砼侧压力计算公式为下两式中的较小值F= 0.2...
